| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | पीएम एफडब्ल्यूडीएम |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन |

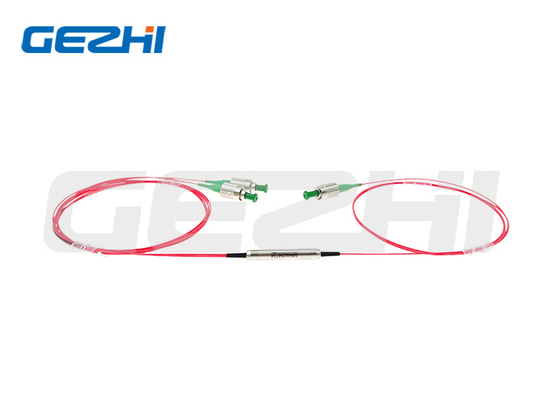

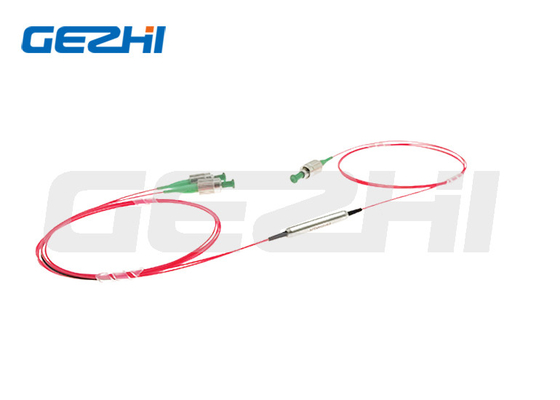

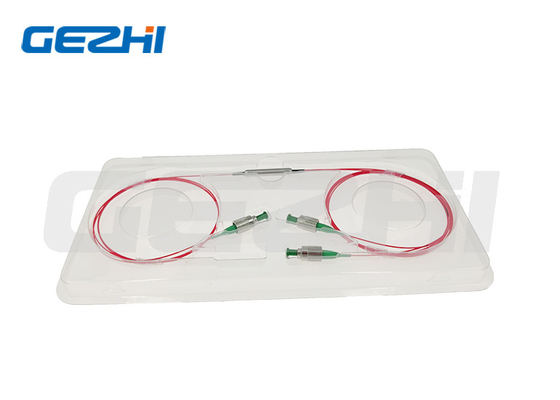

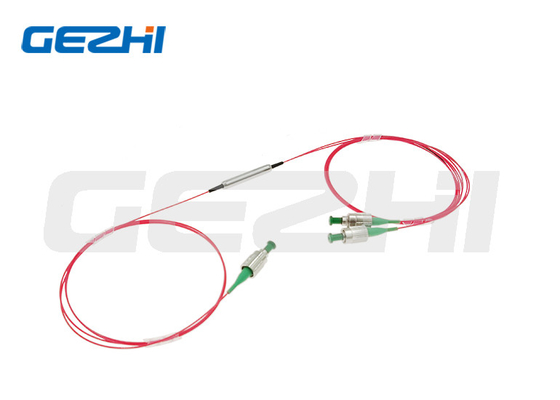

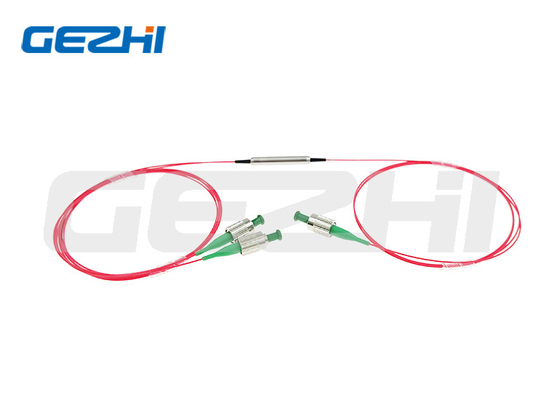

CATV सिस्टम के लिए 1x2 ध्रुवीकरण फ़िल्टर वेवलेंथ डिवीजन मल्टीप्लेक्सर बनाए रखना
उत्पाद अवलोकन
ध्रुवीकरण बनाए रखने वाला फ़िल्टर WDM श्रृंखला सिग्नल ध्रुवीकरण को बनाए रखते हुए तरंग दैर्ध्य विभाजन मल्टीप्लेक्सिंग प्रदान करता है।पीएम एफडब्ल्यूडीएम पर्यावरण की दृष्टि से स्थिर पतली फिल्म फिल्टर तकनीक पर आधारित है और उच्च विलुप्ति अनुपात, कम प्रविष्टि हानि और उच्च रिटर्न हानि की विशेषता है।वे उच्च गति वाले WDM नेटवर्क सिस्टम के लिए आदर्श हैं। ध्रुवीकरण बनाए रखने वाला फ़िल्टर WDM श्रृंखला सिग्नल ध्रुवीकरण को बनाए रखते हुए तरंग दैर्ध्य विभाजन मल्टीप्लेक्सिंग प्रदान करता है।
आवेदन
सीएटीवी प्रणाली
सीडब्ल्यूडीएम/डीडब्ल्यूडीएम मॉड्यूल
ईपीओएन/जीपीओएन नेटवर्क
विशेषता
कम निवेशन हानि
उच्च रिटर्न हानि
उच्च विश्वसनीयता और स्थिरता
उत्पाद की विशेषताएं
| पैरामीटर | इकाई | मान | ||||||
| प्रकार | - | 1064/980 | 1550/980 | 1550/1064 |
1550/1480
|
2000/1550
|
||
| ट्रांसमिशन तरंग दैर्ध्य | एनएम | 1020~1080 | 1520~1580 | 1520~1580 | 1535~1565 | 1950~2050 | ||
| परावर्तन तरंगदैर्घ्य | एनएम | 960~990 | 960~990 | 1020~1080 | 1480±10 | 1570±10 | ||
|
अधिकतम.निविष्ट वस्तु का नुकसान 23℃ पर |
ट्रांसमिशन चैनल | डीबी | 0.8 | 0.7 | 0.8 | 0.8 | 0.8 | |
| परावर्तन चैनल | डीबी | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | ||
| न्यूनतम.ट्रांसमिशन अलगाव @प्रतिबिंब | डीबी | 30 | 30 | 30 | 30 | 25 | ||
| न्यूनतम.प्रतिबिंब अलगाव @ट्रांसमिशन | डीबी | 15 | 15 | 15 | 15 | 12 | ||
| अधिकतम.चैनल समतलता | डीबी | 0.4 | ||||||
|
न्यूनतम.विलुप्ति अनुपात 23℃ पर |
ट्रांसमिशन चैनल | डीबी | 20 | |||||
| परावर्तन चैनल | डीबी | 18 | ||||||
| अधिकतम.तरंग दैर्ध्य थर्मल स्थिरता | एनएम/℃ | 0.003 | ||||||
| अधिकतम.सम्मिलन हानि थर्मल स्थिरता | डीबी/℃ | 0.005 | ||||||
| न्यूनतम.23℃ पर वापसी हानि | डीबी | 50 | ||||||
| अधिकतम.पावर हैंडलिंग (सीडब्ल्यू) | मेगावाट | 500 | ||||||
| अधिकतम.खिंचनेवाला भार | एन | 5 | ||||||
| परिचालन तापमान | ℃ | 0~+70 | ||||||
| भंडारण तापमान | ℃ |
-40~+85 |
||||||
कनेक्टर्स के साथ, IL 0.3dB अधिक है, RL 5dB कम है, और ER 2dB कम है।
कनेक्टर कुंजी धीमी धुरी से संरेखित है।
DIMENSIONS
आदेश की जानकारी
| PMFWDM-1111-23-444-555-67-8-999 | |
| 1111 - तरंग दैर्ध्य: | 5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=निर्दिष्ट |
| 2 - पंप प्रकार: | एफ=आगे, बी=पिछड़ा |
| 3 - सिग्नल रूट के लिए कार्यशील अक्ष: | बी=दोनों अक्ष काम कर रहे हैं, एफ=तेज अक्ष अवरुद्ध है |
| 444 - कॉम और पास के लिए फाइबर प्रकार: | 001=पीएम1550, 003=पीएम980, 045=पीएम1950, एसएसएस=निर्दिष्ट |
| 555 - रेफरी के लिए फाइबर प्रकार: | 001=पीएम1550, 003=पीएम980, 004=हाय1060, 008=एसएमएफ-28ई, एसएसएस=निर्दिष्ट |
| 6 - पैकेज आयाम: | 0=φ5.5x35मिमी, एस=निर्दिष्ट |
| 7 - बेनी प्रकार: | 0=नंगे फाइबर, 1=900μm ढीली ट्यूब |
| 8 - फाइबर की लंबाई: | 0.8=0.8मी, 1.0=1मी, एस=निर्दिष्ट |
| 999 - कनेक्टर प्रकार: | 0=एफसी/यूपीसी, 1=एफसी/एपीसी, 2=एससी/यूपीसी, 3=एससी/एपीसी, एन=कोई नहीं, एस=निर्दिष्ट |
|
|
