| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | पीएम एफडब्ल्यूडीएम |
| एमओक्यू: | 1 पीसी |
| कीमत: | US$288-US$988 |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

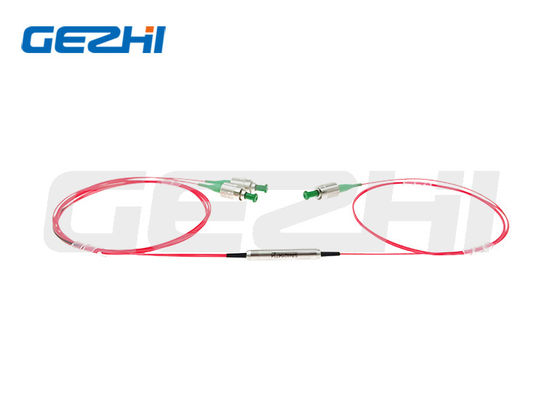

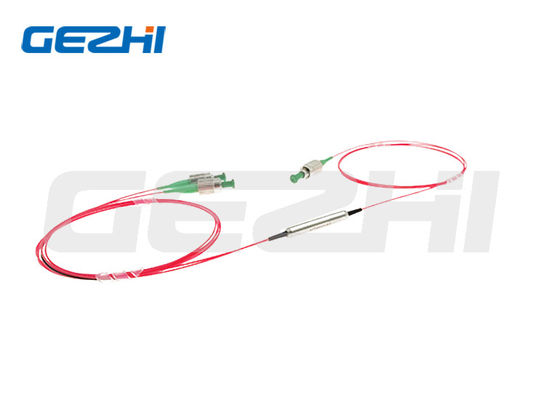

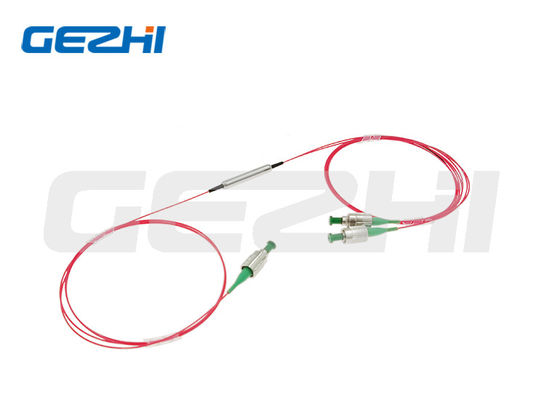

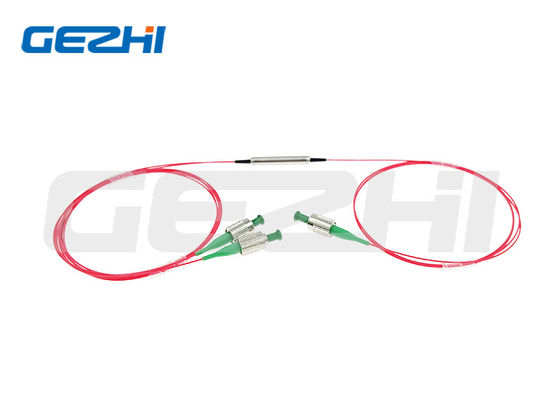

ध्रुवीकरण बनाए रखने वाली फ़िल्टर WDM श्रृंखला संकेत ध्रुवीकरण बनाए रखते हुए तरंग दैर्ध्य विभाजन मल्टीप्लेक्सिंग प्रदान करती है।पीएम एफडब्ल्यूडीएम पर्यावरण स्थिर पतली फिल्म फिल्टर प्रौद्योगिकी पर आधारित है और उच्च विलुप्त अनुपात के साथ विशेषता हैवे उच्च गति WDM नेटवर्क प्रणालियों के लिए आदर्श हैं।
| पैरामीटर | इकाई | मूल्य | |
|---|---|---|---|
| प्रकार | - | 1064/980 1550/980 1550/1064 1550/1480 2000/1550 | |
| प्रसारण तरंग दैर्ध्य | एनएम | 1020~1080 1520~1580 1520~1580 1535~1565 1950~2050 | |
| प्रतिबिंब तरंग दैर्ध्य | एनएम | ९६०~९९० ९६०~९९० १०२०~१०८० १४८०±१० १५७०±१० | |
| अधिकतम 23°C पर सम्मिलन हानि | प्रसारण चैनल | डीबी | 0.8 0.7 0.8 0.8 0.8 0.88 |
| प्रतिबिंबन चैनल | डीबी | 0.6 ∙ 0.6 ∙ 0.6 ∙ 0.6 ∙ 0.6 ∙ 0.8 | |
| न्यूनतम ट्रांसमिशन अलगाव @ प्रतिबिंब | डीबी | 30 30 30 30 30 30 25 | |
| न्यूनतम प्रतिबिंब पृथक्करण @प्रसारण | डीबी | 15 15 15 15 15 12 | |
| मैक्स. नहर की समतलता | डीबी | 0.4 | |
| न्यूनतम विलुप्त होने का अनुपात 23°C पर | प्रसारण चैनल | डीबी | 20 |
| प्रतिबिंबन चैनल | डीबी | 18 | |
| अधिकतम तरंग दैर्ध्य थर्मल स्थिरता | nm/°C | 0.003 | |
| अधिकतम सम्मिलन हानि थर्मल स्थिरता | डीबी/°सी | 0.005 | |
| न्यूनतम रिटर्न हानि 23°C पर | डीबी | 50 | |
| अधिकतम पावर हैंडलिंग (सीडब्ल्यू) | mW | 500 | |
| अधिकतम तन्य भार | एन | 5 | |
| ऑपरेटिंग तापमान | °C | 0~+70 | |
| भंडारण तापमान | °C | -40~+85 |
कनेक्टरों के साथ, आईएल 0.3dB अधिक है, आरएल 5dB कम है, और ईआर 2dB कम है।
कनेक्टर कुंजी धीमी धुरी पर संरेखित है।
PMFWDM-1111-23-444-555-67-8-999
| कोड खंड | विवरण |
|---|---|
| 1111 - तरंग दैर्ध्य | 5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=निर्दिष्ट |
| 2 - पंप का प्रकार | F=आगे, B=पीछे |
| 3 - सिग्नल मार्ग के लिए कार्य अक्ष | B=दोनों अक्ष काम कर रहे हैं, F=फास्ट एक्सिस अवरुद्ध |
| 444 - कॉम एंड पास के लिए फाइबर प्रकार | 001=PM1550, 003=PM980, 045=PM1950, SSS=निर्दिष्ट |
| 555 - रेफ के लिए फाइबर प्रकार | 001=PM1550, 003=PM980, 004=Hi1060, 008=SMF-28E, SSS=निर्दिष्ट |

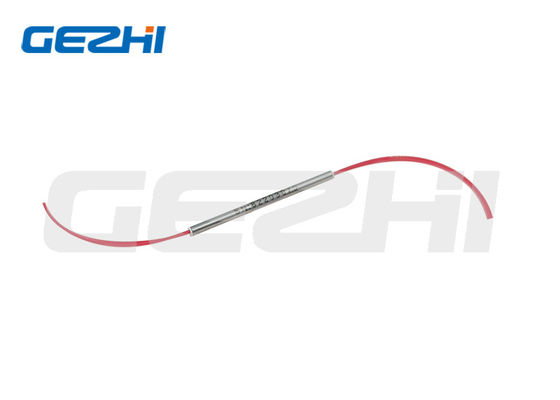

| 6 - पैकेज के आयाम | 0=φ5.5x35 मिमी, S=निर्दिष्ट |
| 7 - सूअर की पूंछ का प्रकार | 0=नंगे फाइबर, 1=900μm ढीली ट्यूब |
| 8 - फाइबर की लंबाई | 0.8=0.8m, 1.0=1m, S=निर्दिष्ट |
| 999 - कनेक्टर का प्रकार | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=कोई नहीं, S=निर्दिष्ट |
|
|
| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | पीएम एफडब्ल्यूडीएम |
| एमओक्यू: | 1 पीसी |
| कीमत: | US$288-US$988 |

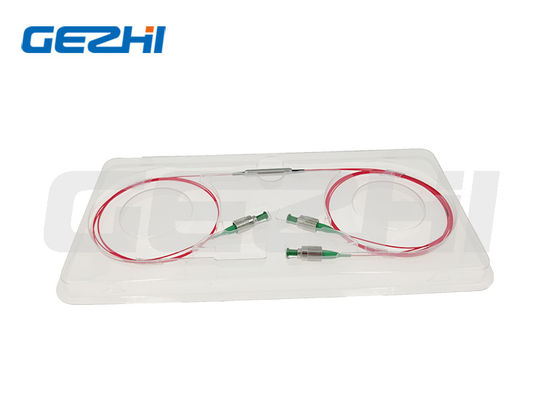

| पैकेजिंग विवरण: | कागज बॉक्स |
