| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | पीएम सीडब्ल्यूडीएम |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

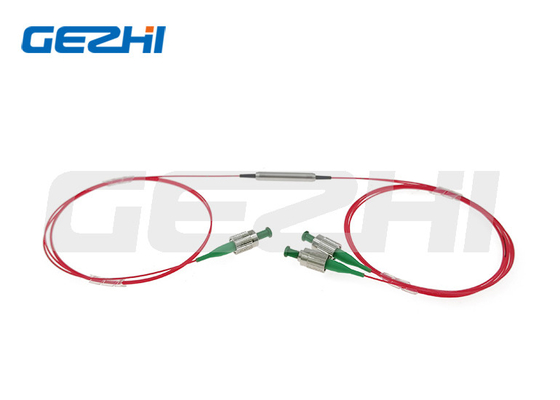

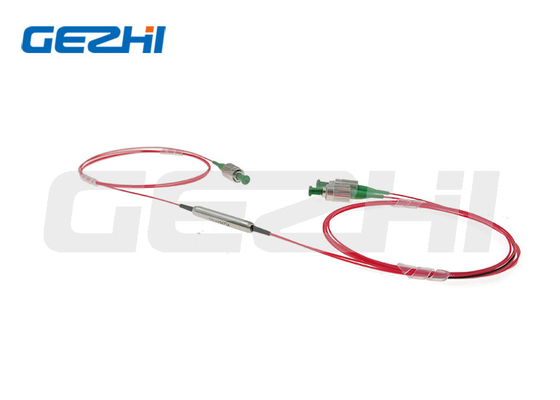

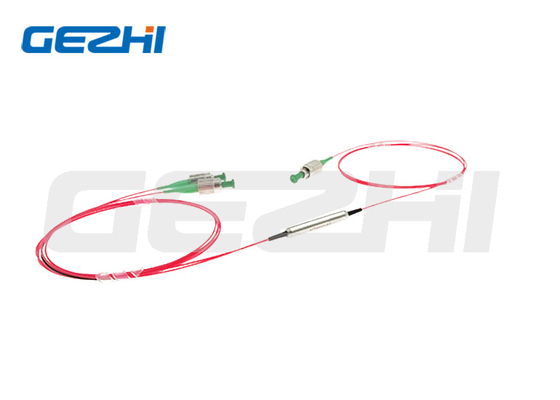

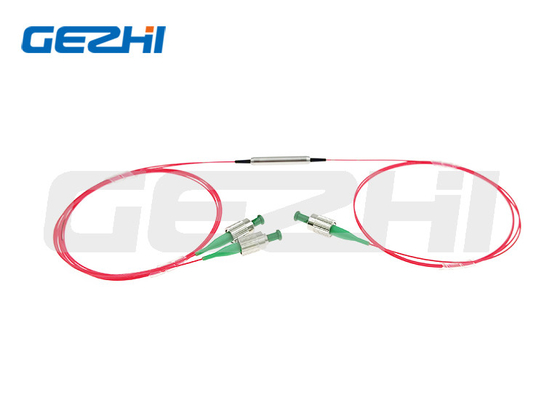

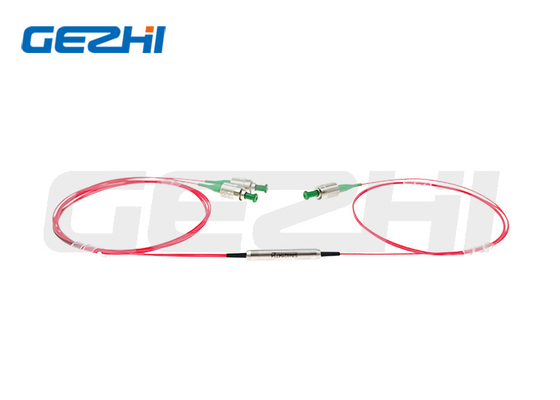

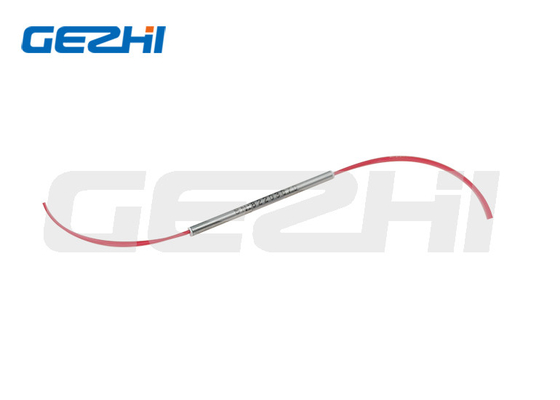

1260nm~1620nm ध्रुवीकरण CWDM/OADM नेटवर्क के लिए मोटे WDM को बनाए रखना
उत्पाद अवलोकन
पोलराइजेशन मेंटेनिंग कॉर्स वेवलेंथ डिवीजन मल्टीप्लेक्सर फिल्टर को अंतरराष्ट्रीय मानक के अनुसार डिजाइन और निर्मित किया गया है।ये उपकरण व्यापक पासबैंड, कम प्रविष्टि हानि, उच्च चैनल अलगाव और उत्कृष्ट पर्यावरणीय स्थिरता प्राप्त करने के लिए पर्यावरण की दृष्टि से स्थिर पतली फिल्म फिल्टर और उन्नत पैकेजिंग तकनीक का उपयोग करते हैं।इन्हें एकल चैनल ऐड या ड्रॉप फ़ंक्शन करने के लिए व्यक्तिगत रूप से उपयोग किया जा सकता है या सीडब्ल्यूडीएम सिस्टम में मल्टी-चैनल अनुप्रयोगों के लिए अनुक्रम में कैस्केड किया जा सकता है।इसका उपयोग ईडीएफए और फाइबर लेजर सिस्टम में अवांछित शोर संकेतों को रोकने के लिए भी किया जाता है।
घटकों को उच्च अलगाव, कम प्रविष्टि हानि, उच्च विलुप्ति अनुपात, उत्कृष्ट पर्यावरणीय स्थिरता और उच्च शक्ति प्रबंधन क्षमता की विशेषता है।
आवेदन
सीडब्ल्यूडीएम प्रणाली
सीडब्ल्यूडीएम/ओएडीएम मॉड्यूल
सीडब्ल्यूडीएम/ओएडीएम नेटवर्क
विशेषता
कम सम्मिलन हानि और अलगाव
उच्च रिटर्न हानि
उच्च विश्वसनीयता और स्थिरता
विस्तृत ट्रांसमिशन चौड़ाई
उत्पाद की विशेषताएं
| पैरामीटर | इकाई | मान | |
| केंद्र तरंगदैर्घ्य | एनएम | आईटीयू या आईटीयू+1 | |
| संचालन तरंगदैर्घ्य | एनएम | 1260~1460 या 1460~1620 या 1260~1620 | |
| चैनल स्पेस | एनएम | 20 | |
| न्यूनतम.चैनल बैंडविड्थ @λc | एनएम | ±6.5 | |
| अधिकतम.चैनल समतलता | एनएम | 0.4 | |
| अधिकतम.23℃ पर सम्मिलन हानि | ट्रांसमिशन चैनल | डीबी | 0.6 |
| परावर्तन चैनल | डीबी | 0.4 (1260~1460 या 1460~1620) या 0.6 (1260~1620) | |
| न्यूनतम.23℃ पर अलगाव | निकटवर्ती चैनल | डीबी | 30 |
| गैर-आसन्न चैनल | डीबी | 40 | |
| परावर्तन चैनल | डीबी | 12 | |
| न्यूनतम.हारकर लौटा | डीबी | 50 | |
| न्यूनतम.23℃ पर विलुप्ति अनुपात | डीबी | 20 | |
| अधिकतम.तरंग दैर्ध्य थर्मल स्थिरता | एनएम/℃ | 0.003 | |
| अधिकतम.सम्मिलन हानि थर्मल स्थिरता | डीबी/℃ | 0.005 | |
| अधिकतम.पावर हैंडलिंग (सीडब्ल्यू) | मेगावाट | 500 | |
| परिचालन तापमान | ℃ | 0~+70 | |
| भंडारण तापमान | ℃ | -40~+85 | |
कनेक्टर के साथ, IL 0.3dB अधिक है, RL 5dB कम है, और ER 2dB कम है।
कनेक्टर कुंजी धीमी धुरी से संरेखित है।
DIMENSIONS
आदेश की जानकारी
| पीएमसीडब्ल्यूडीएम-11-234-555-67-8-999 | |
| 11 - केंद्र तरंग दैर्ध्य: | 27=1270एनएम या 1271एनएम,..., 61=1610एनएम या 1611एनएम, एसएस=निर्दिष्ट |
| 2 - ऑपरेटिंग तरंग दैर्ध्य: | एफ=पूर्ण तरंग (1260एनएम~1620एनएम), एच=आधा तरंग (1260~1460 या 1460~1620) |
| 3 - पोर्ट प्रकार: | 3=1x2 |
| 4 - सिग्नल के लिए कार्य अक्ष: | बी=दोनों अक्ष काम कर रहे हैं, एफ=तेज अक्ष अवरुद्ध है |
| 555 - फाइबर प्रकार: | 001=पीएम1550, 002=पीएम1310, एसएसएस=निर्दिष्ट |
| 6 - पैकेज आयाम: | 0=φ5.5x35मिमी, एस=निर्दिष्ट |
| 7 - बेनी प्रकार: | 0=250μm नंगे फाइबर, 1=900μm ढीली ट्यूब |
| 8 - फाइबर की लंबाई: | 0.8=0.8मी, 1.0=1मी, एस=निर्दिष्ट |
| 999 - कनेक्टर प्रकार: | 0=एफसी/यूपीसी, 1=एफसी/एपीसी, 2=एससी/यूपीसी, 3=एससी/एपीसी, एन=कोई नहीं, एस=निर्दिष्ट |
|
|
