| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | पीएम सीडब्ल्यूडीएम |
| एमओक्यू: | 1 पीसी |
| कीमत: | US$288-US$988 |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

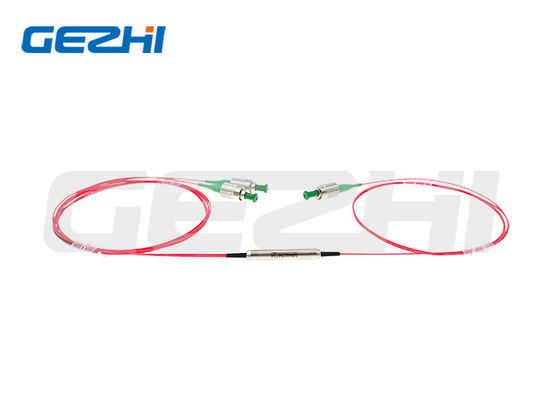

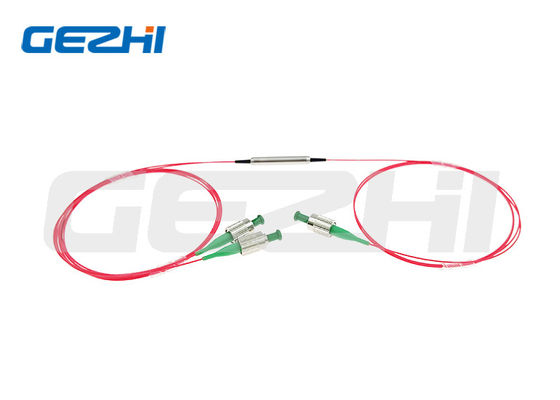

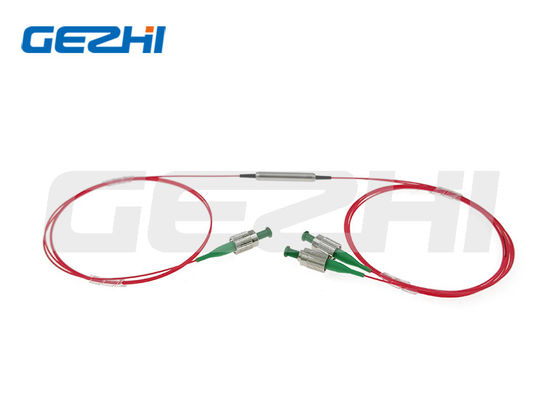

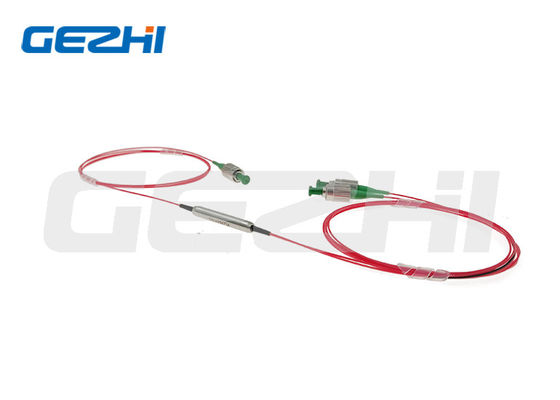

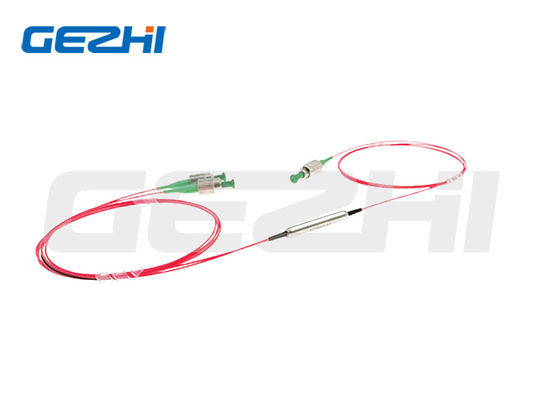

ध्रुवीकरण बनाए रखने वाला मोटा तरंग दैर्ध्य विभाजन मल्टीप्लेक्सर फ़िल्टर अंतरराष्ट्रीय मानकों के अनुसार डिज़ाइन और निर्मित किया गया है। ये उपकरण चौड़े पासबैंड, कम सम्मिलन हानि, उच्च चैनल अलगाव और उत्कृष्ट पर्यावरणीय स्थिरता प्राप्त करने के लिए पर्यावरण की दृष्टि से स्थिर पतली फिल्म फिल्टर और उन्नत पैकेजिंग तकनीक का उपयोग करते हैं।
इन्हें एकल चैनल जोड़ने या छोड़ने के कार्यों को करने के लिए व्यक्तिगत रूप से उपयोग किया जा सकता है, या CWDM सिस्टम में मल्टी-चैनल अनुप्रयोगों के लिए अनुक्रम में कैस्केड किया जा सकता है। इन्हें EDFAs और फाइबर लेजर सिस्टम में अवांछित शोर संकेतों को अवरुद्ध करने के लिए भी नियोजित किया जाता है।
घटकों को उच्च अलगाव, कम सम्मिलन हानि, उच्च विलुप्त होने का अनुपात, उत्कृष्ट पर्यावरणीय स्थिरता और उच्च शक्ति हैंडलिंग क्षमता की विशेषता है।
| पैरामीटर | इकाई | मान | |
|---|---|---|---|
| केंद्र तरंग दैर्ध्य | nm | ITU या ITU+1 | |
| संचालन तरंग दैर्ध्य | nm | 1260~1460 या 1460~1620 या 1260~1620 | |
| चैनल स्पेस | nm | 20 | |
| न्यूनतम चैनल बैंडविड्थ @λc | nm | ±6.5 | |
| अधिकतम चैनल समतलता | nm | 0.4 | |
| 23℃ पर अधिकतम सम्मिलन हानि | ट्रांसमिशन चैनल | dB | 0.6 |
| रिफ्लेक्शन चैनल | dB | 0.4 (1260~1460 या 1460~1620) या 0.6 (1260~1620) | |
| 23℃ पर न्यूनतम अलगाव | निकटवर्ती चैनल | dB | 30 |
| गैर-निकटवर्ती चैनल | dB | 40 | |
| रिफ्लेक्शन चैनल | dB | 12 | |
| न्यूनतम वापसी हानि | dB | 50 | |
| 23℃ पर न्यूनतम विलुप्त होने का अनुपात | dB | 20 | |
| अधिकतम तरंग दैर्ध्य थर्मल स्थिरता | nm/℃ | 0.003 | |
| अधिकतम सम्मिलन हानि थर्मल स्थिरता | dB/℃ | 0.005 | |
| अधिकतम शक्ति हैंडलिंग (CW) | mW | 500 | |
| संचालन तापमान | ℃ | 0~+70 | |
| भंडारण तापमान | ℃ | -40~+85 |
कनेक्टर के साथ, IL 0.3dB अधिक है, RL 5dB कम है, और ER 2dB कम है।
कनेक्टर कुंजी धीमी अक्ष के साथ संरेखित है।
|
|
