| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | पीएम फ्यूज्ड डब्ल्यूडीएम |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन |

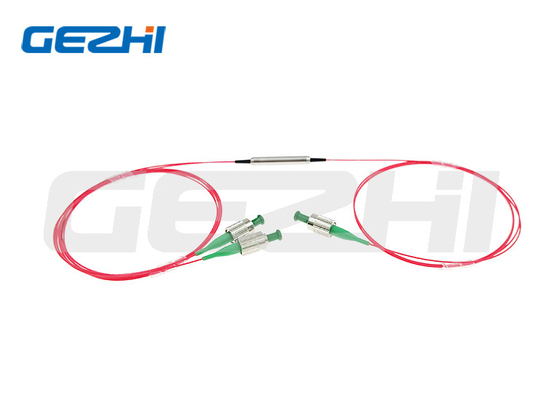

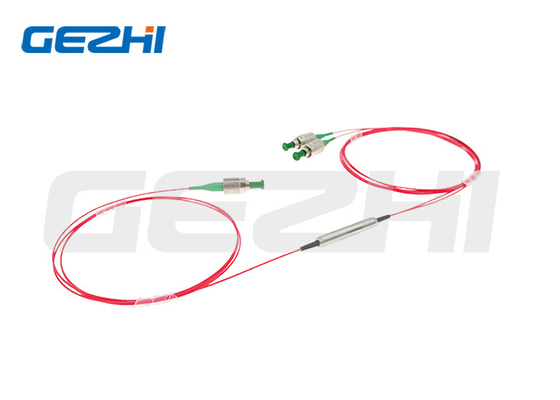

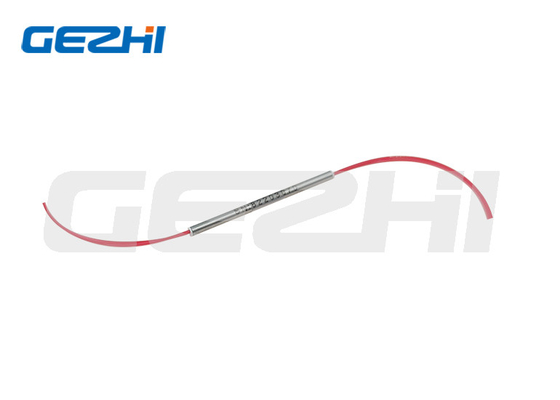

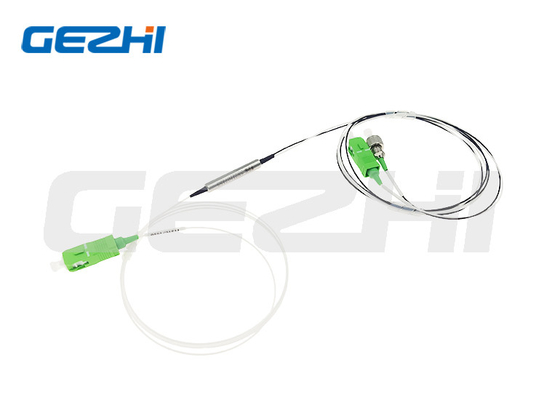

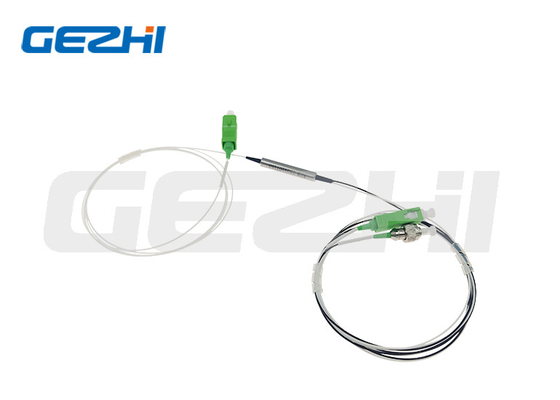

980/1550nm ध्रुवीकरण फाइबर सेंसर के लिए फ़्यूज्ड WDM को बनाए रखना
उत्पाद अवलोकन
गेझी फोटोनिक्स फ़्यूज्ड WDM को बनाए रखने वाले 980/1550nm ध्रुवीकरण के निर्माण के लिए अद्वितीय फ़्यूज़िंग तकनीक और ध्रुवीकरण बनाए रखने वाले फ़ाइबर का उपयोग करता है।इसमें कम अतिरिक्त हानि, छोटे आकार और उच्च ध्रुवीकरण विलुप्त होने का अनुपात शामिल है।पीएम फ्यूज्ड डब्लूडीएम का व्यापक रूप से फाइबर लेजर, ऑप्टिकल सेंसर और ऑप्टिकल जाइरो के लिए उपयोग किया जाता है।
इस उत्पाद का उपयोग अन्य तरंग दैर्ध्य को मल्टीप्लेक्स करने के लिए भी किया जा सकता है।जिसमें 980/1030 एनएम (स्पंदित लेजर अनुप्रयोग) और 1064/1550 एनएम (एर्बियम-येटरबियम पंपिंग) शामिल है।कम पावर (300mW, 500mW) और उच्च पावर (20W) हैंडलिंग उपलब्ध है।वे फाइबर एम्पलीफायरों, फाइबर लेजर और उच्च गति संचार प्रणाली और उपकरण अनुप्रयोगों को बनाए रखने वाले ध्रुवीकरण के लिए आदर्श हैं।
आवेदन
परीक्षण उपकरण
सुसंगत संचार
ईडीएफए
फाइबर सेंसो
विशेषता
उच्च विलुप्ति अनुपात
उच्च अलगाव
कम निवेशन हानि
उच्च स्थिरता और विश्वसनीयता
उत्पाद की विशेषताएं
| पैरामीटर | इकाई | कीमत | |||||
| प्रकार | / | 650/1064 | 980/1064 | 980/1550 | 1064/1550 | 2000/1550 | |
| ऑपरेटिंग बैंडविड्थ | एनएम | ±15 | |||||
| अधिकतम.23℃ पर सम्मिलन हानि | सिग्नल पोर्ट | डीबी | 1.0 | 0.8 | 0.7 | 0.7 | 1.2 |
| पम्प पोर्ट | डीबी | 1.0 | 0.8 | 0.7 | 0.7 | 1.2 | |
| न्यूनतम.23℃ पर विलुप्ति अनुपात | डीबी | 18 | 18 | 20 | 20 | 15 | |
| न्यूनतम.23℃ पर अलगाव | डीबी | 10 | 13 | 18 | 18 | 13 | |
| पैकेज डाइमैन्शन | मिमी | φ3*54 | φ3*70 | φ3*54 | φ3*54 | φ3*60 | |
| न्यूनतम.दिशिकता | डीबी | 50 | |||||
| न्यूनतम.23℃ पर वापसी हानि | डीबी | 50 | |||||
| अधिकतम.ऑप्टिकल पावर (सीडब्ल्यू) | डब्ल्यू | 3 | |||||
| फाइबर प्रकार | - | पीएम पांडा फाइबर | |||||
| परिचालन तापमान | ℃ | -5~+75 | |||||
| भंडारण तापमान | ℃ | -40~+85 | |||||
कनेक्टर के साथ, IL 0.3dB अधिक है, RL 5dB कम है, और ER 2dB कम है।
कनेक्टर कुंजी धीमी धुरी से संरेखित है।
DIMENSIONS
आदेश की जानकारी
| PMFUWDM-1111-2-333-45-6-777-8899 (1x2 प्रकार) / PMFUWDM-1111-2-333-45-6-7777-8899 (2x2 प्रकार) | ||
| 1111 - तरंग दैर्ध्य: | 65/06=650/1064एनएम, 9806=980/1064, 9855=980/1550, 0655=1064/1550, एसएसएसएस=निर्दिष्ट | |
| 2 - प्रकार: | 3=1x2, 4=2x2 | |
| 333 - फाइबर प्रकार: | 001=पीएम1550, 003=पीएम980, 045=पीएम1950, एसएसएस=निर्दिष्ट | |
| 4 - पैकेज आयाम: | 0=φ3.0x54मिमी, 1=φ3.0x60मिमी, 2=φ3.0x70मिमी, एस=निर्दिष्ट | |
| 5 - बेनी प्रकार: | 0=नंगे फाइबर, 1=900μm ढीली ट्यूब | |
| 6 - फाइबर की लंबाई: | 0.8=0.8मी, 1.0=1मी, एस=निर्दिष्ट | |
| 7777 - कनेक्टर प्रकार: | 0=एफसी/यूपीसी, 1=एफसी/एपीसी, 2=एससी/यूपीसी, 3=एससी/एपीसी, एन=कोई नहीं, एस=निर्दिष्ट | |
| 88 - औसत शक्ति: | 00=500mW, 01=1W, 03=3W, SS=निर्दिष्ट | |
| 99 - चरम शक्ति: | 00=सतत तरंग, 01=1kW, 10=10kW, SS=निर्दिष्ट | |
|
|
