| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | पीएम फ्यूज्ड डब्ल्यूडीएम |
| एमओक्यू: | 1 पीसी |
| कीमत: | US$288-US$988 |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

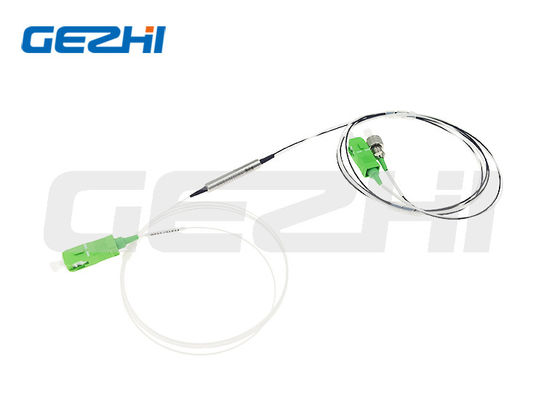

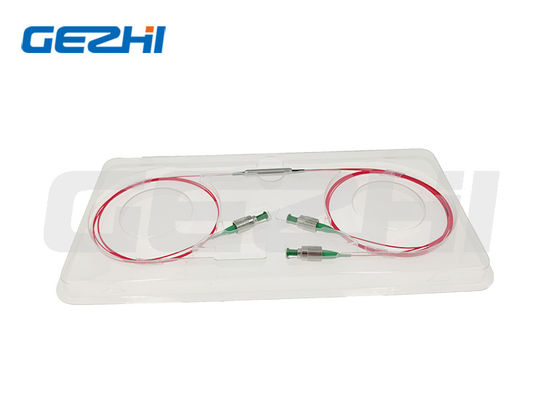

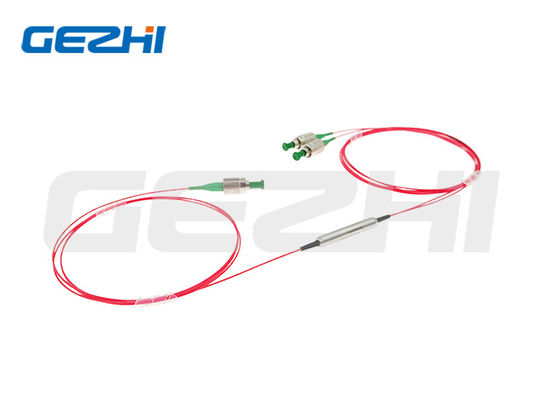

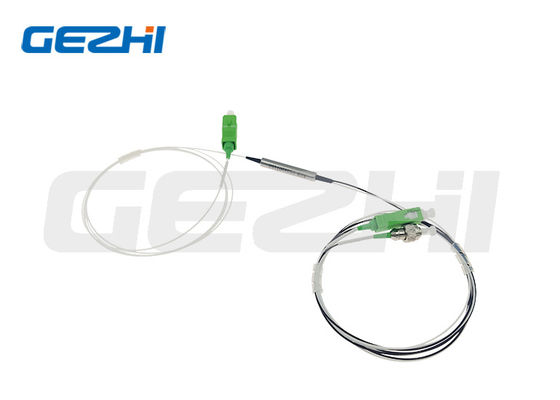

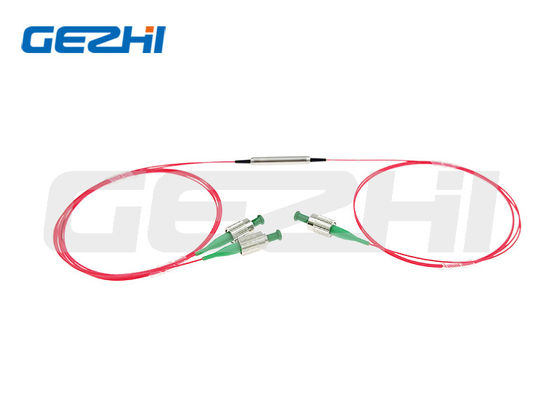

गेज़ी फोटोनिक्स ने 980/1550nm ध्रुवीकरण बनाए रखने वाले फ्यूजड डब्ल्यूडीएम का निर्माण करने के लिए अद्वितीय फ्यूजिंग तकनीकों और ध्रुवीकरण बनाए रखने वाले फाइबर का उपयोग किया है। इस उत्पाद में कम अतिरिक्त नुकसान है,कॉम्पैक्ट आकार, और उच्च ध्रुवीकरण विलुप्त अनुपात। पीएम फ्यूजड डब्ल्यूडीएम का व्यापक रूप से फाइबर लेजर, ऑप्टिकल सेंसर और ऑप्टिकल जायरोस्कोप में उपयोग किया जाता है।
इस उत्पाद को अन्य तरंग दैर्ध्यों को मल्टीप्लेक्स करने के लिए भी कॉन्फ़िगर किया जा सकता है, जिसमें 980/1030 एनएम (पल्स लेजर अनुप्रयोगों के लिए) और 1064/1550 एनएम (एर्बियम-इटर्बियम पम्पिंग के लिए) शामिल हैं।कम शक्ति में उपलब्ध (300mW), 500mW) और उच्च शक्ति (20W) हैंडलिंग संस्करण हैं। ये घटक फाइबर एम्पलीफायर, फाइबर लेजर, उच्च गति संचार प्रणाली,और उपकरण अनुप्रयोग.
| पैरामीटर | इकाई | मूल्य | |
|---|---|---|---|
| प्रकार | / | 650/1064 980/1064 980/1550 1064/1550 2000/1550 | |
| ऑपरेटिंग बैंडविड्थ | एनएम | ±15 | |
| अधिकतम 23°C पर सम्मिलन हानि | सिग्नल पोर्ट | डीबी | 10.8 0.7 0.7 0.7 12 |
| पंप पोर्ट | डीबी | 10.8 0.7 0.7 0.7 12 | |
| न्यूनतम विलुप्त होने का अनुपात 23°C पर | डीबी | 18 18 20 20 15 | |
| न्यूनतम 23°C पर पृथक्करण | डीबी | 10 13 18 18 13 | |
| पैकेज आयाम | मिमी | φ3*54∙ φ3*70∙ φ3*54 | |
| न्यूनतम निर्देश | डीबी | 50 | |
| न्यूनतम रिटर्न हानि 23°C पर | डीबी | 50 | |
| अधिकतम ऑप्टिकल पावर (सीडब्ल्यू) | W | 3 | |
| फाइबर का प्रकार | - | पीएम पांडा फाइबर | |
| ऑपरेटिंग तापमान | °C | -5~+75 | |
| भंडारण तापमान | °C | -40~+85 |
कनेक्टर के साथ, आईएल 0.3dB अधिक है, आरएल 5dB कम है, और ईआर 2dB कम है।
कनेक्टर कुंजी धीमी धुरी पर संरेखित है।
| कोड खंड | विवरण |
|---|---|
| 1111 - तरंग दैर्ध्य | 65/06=650/1064nm, 9806=980/1064, 9855=980/1550, 0655=1064/1550, SSSS=विशिष्ट |
| 2 - प्रकार | 3=1x2, 4=2x2 |
| 333 - फाइबर का प्रकार | 001=PM1550, 003=PM980, 045=PM1950, SSS=निर्दिष्ट |
| 4 - पैकेज के आयाम | 0=φ3.0x54 मिमी, 1=φ3.0x60 मिमी, 2=φ3.0x70 मिमी, S=निर्दिष्ट |
| 5 - सूअर की पूंछ का प्रकार | 0=नंगे फाइबर, 1=900μm ढीली ट्यूब |
| 6 - फाइबर की लंबाई | 0.8=0.8m, 1.0=1m, S=निर्दिष्ट |
| 7777 - कनेक्टर का प्रकार | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=कोई नहीं, S=निर्दिष्ट |
| 88 - औसत शक्ति | 00=500mW, 01=1W, 03=3W, SS=निर्दिष्ट |
| 99 - चरम शक्ति | 00=निरंतर तरंग, 01=1kW, 10=10kW, SS=निर्दिष्ट |
|
|
