| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | पीएम आइसोलेटर |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन |
पीएम का उत्पाद अवलोकनआइसोलेटर
उच्च अलगाव 1064-2050 एनएम ध्रुवीकरण एलसोलेटर और टैप और बैंडपास फ़िल्टर को बनाए रखना

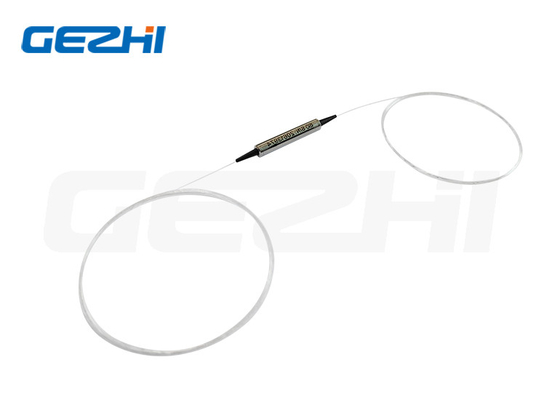

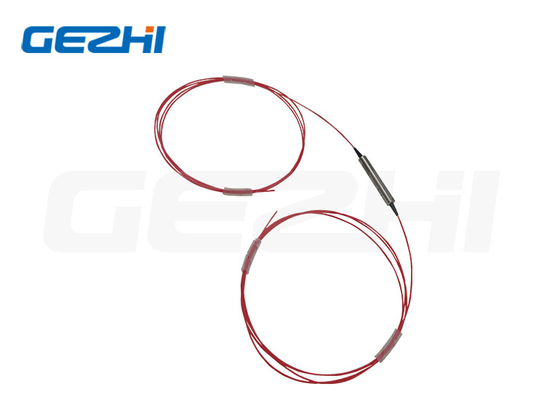

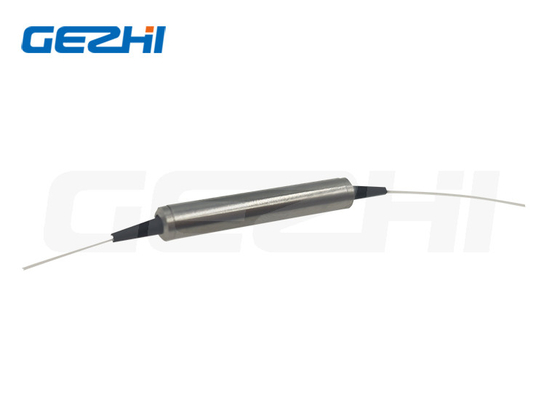

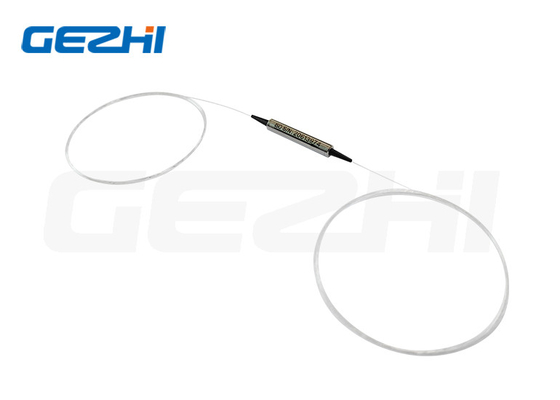

ध्रुवीकरण बनाए रखने वाला आइसोलेटर
GEZHI पोलराइजेशन मेंटेनिंग आइसोलेटर पीएम पांडा फाइबर से निर्मित माइक्रो-ऑप्टिक डिवाइस है।पीएम आइसोलेटर में कम प्रविष्टि हानि, उच्च अलगाव, उच्च विलुप्त होने का अनुपात और उच्च विश्वसनीयता और स्थिरता शामिल है।डिवाइस ऑप्टिकल प्रकाश को एक दिशा में निर्देशित करता है और विपरीत दिशा में बैक रिफ्लेक्शन और बैक स्कैटरिंग को समाप्त करता है।डिवाइस को नंगे फाइबर, या 900um जैकेट केबल के साथ बनाया जा सकता है।
पीएम की विशेषताएं एवं अनुप्रयोगआइसोलेटर
विशेषताएँ:
कम निवेशन हानि
उच्च रिटर्न हानि
उच्च विलुप्ति अनुपात
उच्च अलगाव
अनुप्रयोग:
ईडीएफए
पंप लेजर
प्रकाशिकी काटना
शोध करना
की विशिष्टताएँबजेआइसोलेटर
| पैरामीटर | इकाई | कीमत | |||||
| अवस्था | - | अकेला | दोहरी | अकेला | दोहरी | अकेला | दोहरी |
| सिग्नल तरंगदैर्घ्य | एनएम | 1064±5 | 1550±15 | 2000±15 | |||
| न्यूनतम.सिग्नल अलगाव, λसी,±15 23℃ पर (आउटपुट से इनपुट) | डीबी |
18
|
30 | 28 | 45 | 28 | 45 |
| अधिकतम.अत्यधिक हानि, λसी,23℃ पर (इनपुट से आउटपुट) | डीबी |
1.5
|
1.7 | 1.2 | 1.4 | 2.5 | 3.5 |
| न्यूनतम.23℃ पर विलुप्ति अनुपात | डीबी | 20 | 20 | 18 | |||
| अनुपात टैप करें | % | 1±0.2%, 2±0.4%, 5±1%, 10±2% | |||||
| न्यूनतम.पास बैंडविड्थ (@-0.5dB) | एनएम |
2, 5, 8, 15 या निर्दिष्ट 8 10 निर्दिष्ट
|
|||||
| अधिकतम.बैंडविड्थ बंद करें (@-25dB) | एनएम |
जैसा बताया गया
|
|||||
| न्यूनतम.हारकर लौटा | डीबी | 50 | |||||
| अधिकतम.ऑप्टिकल पावर (सीडब्ल्यू) | मेगावाट | 300 | |||||
| अधिकतम.खिंचनेवाला भार | एन | 5 | |||||
| परिचालन तापमान | ℃ | -5~+50 | |||||
| भंडारण तापमान | ℃ | -40~+85 | |||||
| कनेक्टर के साथ, IL 0.3dB अधिक है, RL 5dB कम है, और ER 2dB कम है। | |||||||
| कनेक्टर कुंजी धीमी धुरी से संरेखित है। | |||||||
पैकेज आयाम
की जानकारी प्राप्त करनाबजेआइसोलेटर
| पीएमटीआईबीपीएफ-1111-2344-55-666-777-89-ए-बीसीडी | ||
| 1111 - तरंग दैर्ध्य: | 2000=2000एनएम, 1064=1064एनएम, 1550=1550एनएम, एसएसएस=निर्दिष्ट | |
| 2 - कार्य अक्ष: | 1=विकल्प 1, 2=विकल्प 2, 3=विकल्प 3, 4=विकल्प 4, 5=विकल्प 5 | |
| 3 - चरण: | एस=सिंगल-कोर स्टेज, डी=डुअल-कोर स्टेज | |
| 44 - पास बैंडविड्थ @-0.5dB: | 02=2एनएम, 05=5एनएम, 10=10एनएम, एसएस=निर्दिष्ट | |
| 55 - टैप अनुपात: | 01=1%, 02=2%,..., 50=50% | |
| 666 - अंदर और बाहर के लिए फाइबर प्रकार: | 001=पीएम1550, 002=पीएम1310, 003=पीएम980, 045=पीएम1950, एसएसएस=निर्दिष्ट | |
| 777 - टैप के लिए फाइबर प्रकार: | 001=पीएम1550, 002=पीएम1310, 003=पीएम980, 004=हाय1060, 008=एसएमएफ-28ई | |
| 8 - पैकेज आयाम: | 0=φ5.5x35मिमी, एस=निर्दिष्ट | |
| 9 - बेनी प्रकार: | 0=नंगे फाइबर, 1=900μm ढीली ट्यूब | |
| ए - फाइबर की लंबाई: | 0.8=0.8मी, 1.0=1मी, एस=निर्दिष्ट | |
| बी - इनपुट के लिए कनेक्टर प्रकार: | 0=एफसी/यूपीसी, 1=एफसी/एपीसी, 2=एससी/यूपीसी, 3=एससी/एपीसी, एन=कोई नहीं, एस=निर्दिष्ट | |
| सी - आउटपुट के लिए कनेक्टर प्रकार: | 0=एफसी/यूपीसी, 1=एफसी/एपीसी, 2=एससी/यूपीसी, 3=एससी/एपीसी, एन=कोई नहीं, एस=निर्दिष्ट | |
| डी - टैप के लिए कनेक्टर प्रकार: | 0=एफसी/यूपीसी, 1=एफसी/एपीसी, 2=एससी/यूपीसी, 3=एससी/एपीसी, एन=कोई नहीं, एस=निर्दिष्ट | |
सामान्य प्रश्न
Q1:क्या मुझे नमूना आदेश मिल सकता है?पीएम आइसोलेटर का आपका MOQ क्या है??
|
|
