| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | पीएम डब्ल्यूडीएम |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन |
पीएम फ़िल्टर डब्लूडीएम का उत्पाद अवलोकन

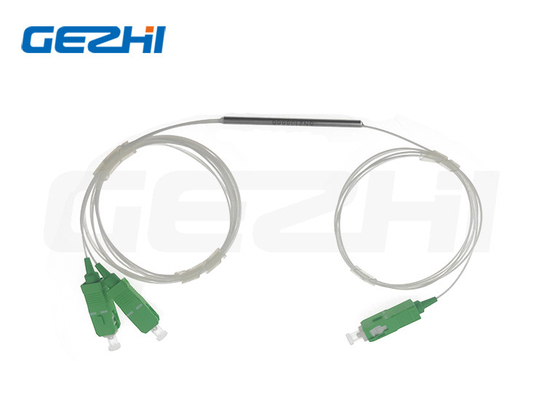

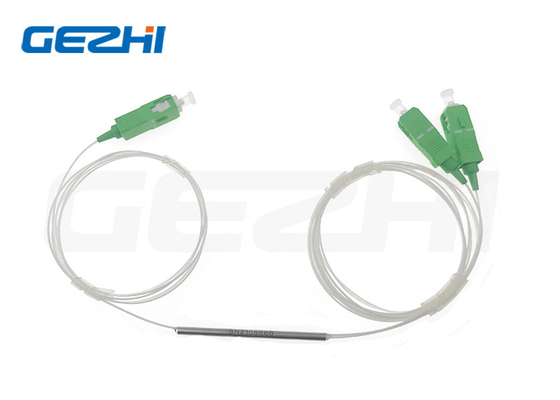

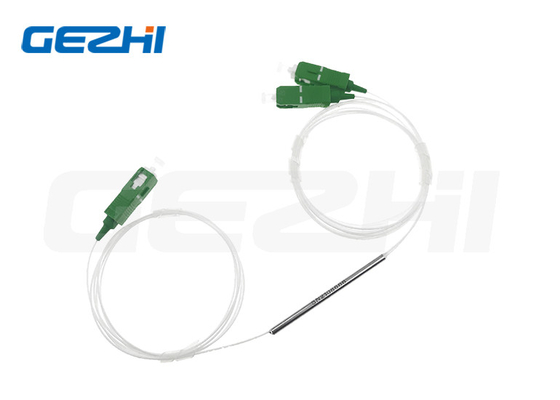

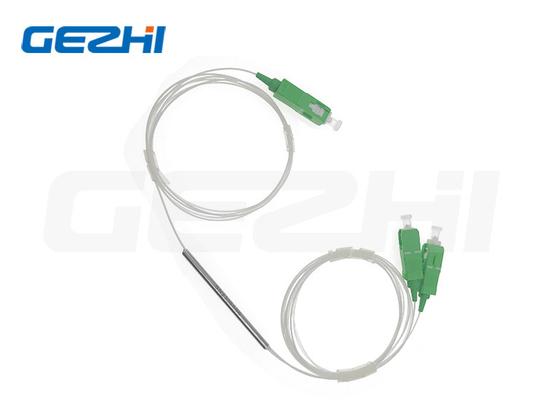

CWDM/DWDM मॉड्यूल के लिए अनुकूलन योग्य फाइबर हाई पावर ध्रुवीकरण फ़िल्टर WDM (20W तक) बनाए रखना
ध्रुवीकरण फ़िल्टर WDM बनाए रखना
GEZHI ध्रुवीकरण फ़िल्टर बनाए रखने वाला WDM श्रृंखला सिग्नल ध्रुवीकरण को बनाए रखते हुए तरंग दैर्ध्य विभाजन मल्टीप्लेक्सिंग प्रदान करता है।पीएम एफडब्ल्यूडीएम पर्यावरण की दृष्टि से स्थिर पतली फिल्म फिल्टर तकनीक पर आधारित है और उच्च विलुप्त होने के अनुपात, कम प्रविष्टि हानि और उच्च रिटर्न हानि की विशेषता है।वे हाई स्पीड WDM नेटवर्क सिस्टम के लिए आदर्श हैं।
विशेषताएं एवं अनुप्रयोगकापीएम फ़िल्टर डब्लूडीएम
विशेषताएँ
कम निवेशन हानि
उच्च विलुप्ति अनुपात
उच्च अलगाव
उच्च शक्ति प्रबंधन
उच्च स्थिरता और विश्वसनीयता
अनुप्रयोग
सीएटीवी प्रणाली
सीडब्ल्यूडीएम/डीडब्ल्यूडीएम मॉड्यूल
ईपीओएन/जीपीओएन नेटवर्क
संचार
सुसंगत प्रणालियों में निगरानी
की विशिष्टताएँपीएम फ़िल्टर डब्लूडीएम
|
पैरामीटर |
इकाई |
मान |
|||||
|
प्रकार |
- |
1064/980 |
1550/980 |
1550/1064 |
1550/1480
|
2000/1550
|
|
|
ट्रांसमिशन तरंग दैर्ध्य |
एनएम |
1020~1080 |
1520~1580 |
1520~1580 |
1535~1565 |
1950~2050 |
|
|
परावर्तन तरंगदैर्घ्य |
एनएम |
960~990 |
960~990 |
1020~1080 |
1480±10 |
1570±10 |
|
|
अधिकतम.23℃ पर सम्मिलन हानि |
ट्रांसमिशन चैनल |
डीबी |
0.8 |
0.7 |
0.8 |
0.8 |
0.8 |
|
|
परावर्तन चैनल |
डीबी |
0.6 |
0.6 |
0.6 |
0.6 |
0.8 |
|
न्यूनतम.ट्रांसमिशन अलगाव @प्रतिबिंब एवलेंथ |
डीबी |
30 |
30 |
30 |
30 |
25 |
|
|
न्यूनतम.परावर्तन अलगाव @ट्रांसमिशन एवलेंथ |
डीबी |
15 |
15 |
15 |
15 |
12 |
|
|
अधिकतम.चैनल समतलता |
डीबी |
0.4 |
|||||
|
न्यूनतम.विलुप्ति अनुपात 23℃ पर |
ट्रांसमिशन चैनल |
डीबी |
20 |
||||
|
|
परावर्तन चैनल |
डीबी |
18 |
||||
|
अधिकतम.तरंग दैर्ध्य थर्मल स्थिरता |
एनएम/℃ |
0.003 |
|||||
|
अधिकतम.सम्मिलन हानि थर्मल स्थिरता |
डीबी/℃ |
0.005 |
|||||
|
न्यूनतम.23℃ पर वापसी हानि |
डीबी |
50 |
|||||
|
अधिकतम.पावर हैंडलिंग (सीडब्ल्यू) |
डब्ल्यू |
1, 3, 5, 10, 20 या निर्दिष्ट |
|||||
|
अधिकतम.खिंचनेवाला भार |
एन |
5 |
|||||
|
परिचालन तापमान |
℃ |
0~+70
|
|||||
|
भंडारण तापमान |
℃ |
-40~+85 |
|||||
|
कनेक्टर्स के साथ, हैंडलिंग पावर केवल 1W है, IL 0.3dB अधिक है, RL 5dB कम है, और ER 2dB कम है। |
|||||||
|
कनेक्टर कुंजी धीमी धुरी से संरेखित है। |
|||||||
आयाम
की जानकारी प्राप्त करनापीएम फ़िल्टर डब्लूडीएम
|
HPMFWDM-1111-23-444-555-67-8-999-AABB (पीएम फाइबर प्रकार) HPFWDM-1111-23-444-555-67-8-999-AABB (SM फाइबर प्रकार) |
|
| 1111 - तरंग दैर्ध्य: | 5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=निर्दिष्ट |
| 2 - पंप प्रकार: | एफ=आगे, बी=पिछड़ा |
| 3 - सिग्नल रूट के लिए कार्यशील अक्ष: | बी=दोनों अक्ष काम कर रहे हैं, एफ=तेज अक्ष अवरुद्ध है |
| 444 - कॉम और पास के लिए फाइबर प्रकार: | 001=पीएम1550, 003=पीएम980,045=पीएम1950, एसएसएस=निर्दिष्ट |
| 555 - रेफरी के लिए फाइबर प्रकार: | 001=पीएम1550, 003=पीएम980, 004=हाय1060, 008=एसएमएफ-28ई, एसएसएस=निर्दिष्ट |
| 6 - पैकेज आयाम: | 0=φ5.5x35मिमी (≤5W), 1=70x12x8मिमी, एस=निर्दिष्ट |
सामान्य प्रश्न
Q1: क्या मुझे ध्रुवीकरण रखरखाव फ़िल्टर WDM का एक नमूना आदेश मिल सकता है?आपका MOQ क्या है?
A1: गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत है।हम MOQ नहीं करते, 1 पीस नमूना उपलब्ध है।मिश्रित नमूने भी स्वीकार्य हैं।
Q2: लीड टाइम क्या है?
A2: बड़ी मात्रा और विशेष उत्पादों के लिए सामान्य लीड समय लगभग 1 सप्ताह है।कृपया हमारी बिक्री के साथ लीड समय की जांच करें।
प्रतिनिधि।लेकिन हम कुछ उत्पादों का स्टॉक रखते हैं, भुगतान प्राप्त होने के 1-3 दिन बाद भेजा जा सकता है।
Q3: ध्रुवीकरण रखरखाव की भुगतान शर्तें क्या हैंWDM फ़िल्टर करें?
A3: भुगतान अवधि: टी/टी, पेपैल, वेस्टर्न यूनियन, नकद भुगतान, अलीबाबा आदि।
Q4: आपका वारंटी समय ध्रुवीकरण रखरखाव क्या हैWDM फ़िल्टर करें?
A4: 3 साल की वारंटी.
Q5: क्या मैं अपने स्वयं के लोगो, लेबल और पैकेज का उपयोग कर सकता हूँ?
A5: हाँ, हम OEM सेवा प्रदान कर सकते हैं जो आपकी आवश्यकताओं के अनुसार, उत्पादों के लेबल, लोगो, पीएन, एसएन, पैकेज को डिज़ाइन करता है।
|
|
