| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | GZ-1x3-RWM |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन |
1x3 रमन डब्लूडीएम मॉड्यूल का उत्पाद अवलोकन

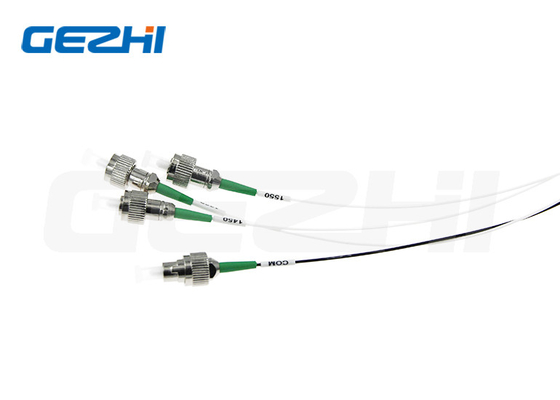

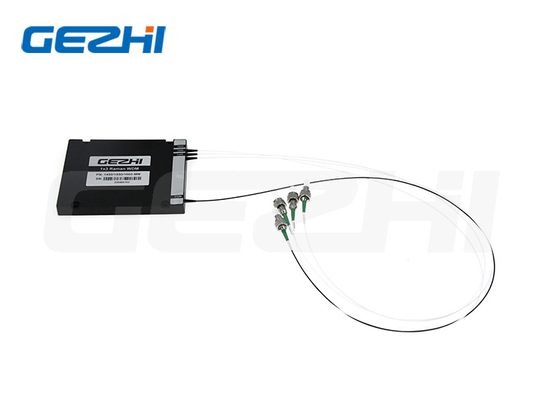

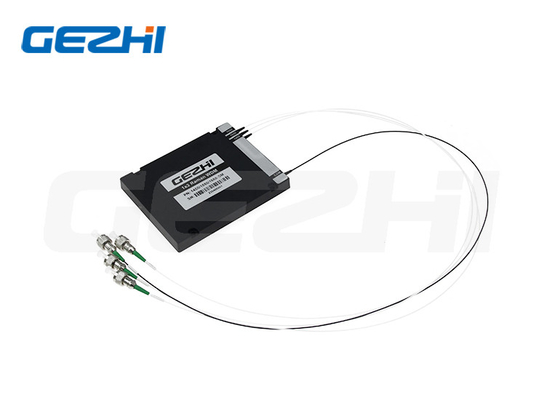

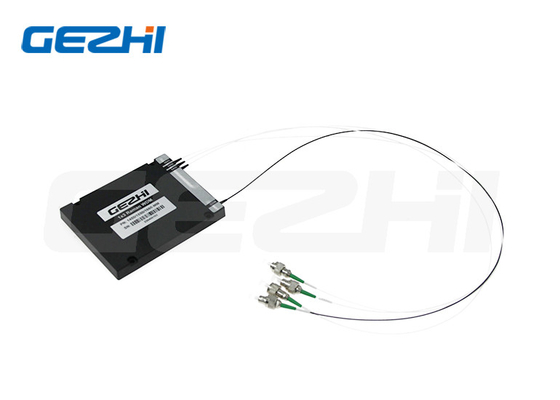

1450/1550/1660nm 1x3 रमन WDM मॉड्यूल ABS बॉक्स के साथ
रमन डब्ल्यूडीएम मॉड्यूल
रमन वेवलेंथ डिवीजन मल्टीप्लेक्सर (रमन डब्लूडीएम) मॉड्यूल पतली-फिल्म फिल्टर तकनीक का उपयोग करके निर्मित किया गया है, इसका उपयोग 1450 एनएम, 1550 एनएम और 1660 एनएम (या 1650 एनएम) पर विभिन्न सिग्नल तरंग दैर्ध्य को अलग करने और संयोजित करने के लिए किया जाता है।कम प्रविष्टि हानि और उच्च अलगाव विशेषता के साथ रमन फ़िल्टर WDM।इसका व्यापक रूप से रमन डीटीएस सिस्टम या अन्य फाइबर परीक्षण या माप प्रणालियों में उपयोग किया जाता है।
की विशेषताएं एवं अनुप्रयोग1x3 रमन डब्लूडीएम मॉड्यूल
विशेषताएँ:
टेल्कोर्डिया जीआर1221, आरओएचएस अनुरूप
ऑप्टिकल पथ एपॉक्सी मुक्त और उत्कृष्ट थर्मल स्थिरता
कम प्रविष्टि हानि और उच्च अलगाव
चौड़ा और सपाट पासबैंड
अनुप्रयोग:
एफटीटीएक्स ऑन लाइन परीक्षण
डब्ल्यूडीएम प्रणाली
एंटरप्राइज़ नेटवर्क
की विशिष्टताएँ 1x3 रमन डब्लूडीएम मॉड्यूल
| पैरामीटर | इकाई | कीमत | |||
| संचालन तरंगदैर्घ्य | एनएम | 1450/1550/1660 | |||
| केंद्र तरंगदैर्घ्य | एनएम | 1450 | 1550 | 1650 | |
| बैंडविड्थ | एनएम | 1260-1500 | 1535-1565 | 1600-1670 | |
| निविष्ट वस्तु का नुकसान | डीबी | ≤1.4 | |||
| अलगाव (आसन्न चैनल) | डीबी | ≥60 | ≥45 | ≥60 | |
| पीडीएल | डीबी | ≤0.2 | |||
| पीएमडी | पी.एस. | ≤0.2 | |||
| दिशिकता | एकल मोड | डीबी | ≥50 | ||
| मल्टी मोड | डीबी | ≥35 | |||
| हारकर लौटा | एकल मोड | डीबी | ≥45 | ||
| मल्टी मोड | डीबी | ≥35 | |||
| ऑप्टिकल पावर | मेगावाट | ≤500 | |||
| तापमान रेंज आपरेट करना | ℃ | -10 से 70 | |||
| तापमान रेंज आपरेट करना | ℃ | -40 से +85 | |||
| पैकेज (एल एक्स डब्ल्यू एक्स एच) | मिमी | 100 x 80 x 10 | |||
परीक्षण का वातावरण
|
|
|
| प्रकार | पैकेज विशिष्टता | फाइबर प्रकार |
रेशा व्यास |
रेशा लंबाई |
योजक |
| आरडब्लूएम =रोमन डब्लूडीएम मॉड्यूल | A1 =ABS बॉक्स 100x80x10mm A2 =ABS बॉक्स 120x80x18mm X=अन्य |
एस9 =9/125 एम5 =50/125 एम6 =62.5/125 |
25 =250um 90 =900um 20 =2.0मिमी 30 =3.0 मिमी एक्स=अन्य |
05 =0.5 मी 10 =1.0 मी 15 =1.5मी एक्स=अन्य |
00=कोई नहीं एलपी = एलसी/यूपीसी एलए = एलसी/एपीसी एसपी =एससी/यूपीसी एसए =एससी/एपीसी एफपी =एफसी/यूपीसी एफए =एफसी/एपीसी एक्स=अन्य |
|
|
