| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | GZ-ADE200x |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |
एएडब्ल्यूजी डीडब्ल्यूडीएम मॉड्यूल का उत्पाद अवलोकन
80 चैनल डीडब्ल्यूडीएम मॉड्यूल डेटा सेंटर के लिए गाउसियन एएडब्ल्यूजी मक्स / डेमक्स मॉड्यूल
गाउशन एएडब्ल्यूजी मक्स/डेमक्स मॉड्यूल 80CH डीडब्ल्यूडीएम मॉड्यूल
गेज़ी गौसशन एएडब्ल्यूजी मक्स/डेमक्स सिलिकॉन पर सिलिकॉन तकनीक पर आधारित है, जिसे आईटीयू चैनल स्पेसिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां कोई विद्युत शक्ति की आवश्यकता नहीं है।यह एएडब्ल्यूजी डीडब्ल्यूडीएम मॉड्यूल 50 गीगाहर्ट्ज पर काम करता है। आईटीयू ग्रिड डीडब्ल्यूडीएम तरंग दैर्ध्य कुल 80 चैनलकम लागत और उच्च प्रदर्शन इसे मेट्रो और लंबी दूरी के डीडब्ल्यूडीएम अनुप्रयोगों के लिए आदर्श समाधान बनाते हैं।96CH 50Ghz AAWG DWDM का उपयोग उन मामलों के लिए पारंपरिक TFF (पतली फिल्म फिल्टर) DWDM उत्पादों को बदलने के लिए किया जा सकता है जहां कोई शक्ति उपलब्ध नहीं है.
की विशेषताएं और अनुप्रयोगएएडब्ल्यूजी डीडब्ल्यूडीएम मॉड्यूल
|
विशेषताएं उच्च चैनल अलगाव
|
आवेदन मेट्रो नेटवर्क
|
विनिर्देशएएडब्ल्यूजी डीडब्ल्यूडीएम मॉड्यूल
| पैरामीटर | इकाई | एएडब्ल्यूजी मॉड्यूल | ||||||||||
| नहर | सीएच | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 | |
| चैनल अंतर | गीगाहर्ट्ज | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 | |
| चिप का प्रकार | -- | गॉसियन प्रकार | फ्लैट टॉप टाइप | |||||||||
| 1dB चैनल बैंडविड्थ | एनएम | >0.2 | >0.2 | >0.2 | >0.18 | >0.18 | >0.38 | >0.38 | >0.38 | >0.18 | >0.18 | |
| 3dB चैनल बैंडविड्थ | एनएम | >0.4 | >0.4 | >0.4 | >0.28 | >0.28 | >0.58 | >0.58 | >0.58 | >0.28 | >0.28 | |
| सम्मिलन हानि | डीबी | <4.5 | <4.5 | <4.5 | <6.5 | <6.5 | <5.5 | <5.5 | <5.5 | <7.0 | <7.0 | |
| समीपवर्ती क्रॉसस्टॉक | डीबी | >25 | >25 | >25 | >22 | >22 | >25 | >25 | >25 | >22 | >22 | |
| गैर-समीपवर्ती क्रॉसस्टॉक | डीबी | >30 | >30 | >30 | >27 | >27 | >30 | >30 | >30 | >27 | >27 | |
| कुल क्रॉसस्टॉक | डीबी | >22 | >22 | >22 | >20 | >20 | >22 | >22 | >22 | >20 | >20 | |
| रिटर्न हानि | डीबी | >40 | ||||||||||
| रिपल | डीबी | <0.7 | ||||||||||
| पीडीएल | डीबी | <0.5 | ||||||||||
| पीएमडी | पीएस | <0.5 | ||||||||||
| रंग विसारण | पीएस/एनएम | ±20 | ||||||||||
| परिचालन तापमान | °C | -5~+65 | ||||||||||
| भंडारण तापमान | °C | -40~+85 | ||||||||||
एएडब्ल्यूजी डीडब्ल्यूडीएम मॉड्यूल की आदेश सूचना
| एएडब्ल्यूजी | नहर | विन्यास | AWG प्रकार | पैकेज | COM फाइबर लंबाई |
रिबन/फैन-आउट फाइबर की लंबाई |
कनेक्टर |
|
050G 100G 200 जी |
32=32 CH 40=40 CH 48=48 CH 80=80 CH 96=96 CH S = निर्दिष्ट करें |
S= एकल फाइबर डी=दोहरे फाइबर
|
F=फ्लैट-टॉप जी=गॉसियन |
B=मेटल बॉक्स R=19 ¥1U रैकमाउंट S = निर्दिष्ट करें |
05=0.5m 10=1.0m S = निर्दिष्ट करें |
0505=0.5m/0.5m 1010=1.0m/1.0m |
00=कोई नहीं LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S = निर्दिष्ट करें |
मेटल बॉक्स पैकेज का आकार
|
|
| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | GZ-ADE200x |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |

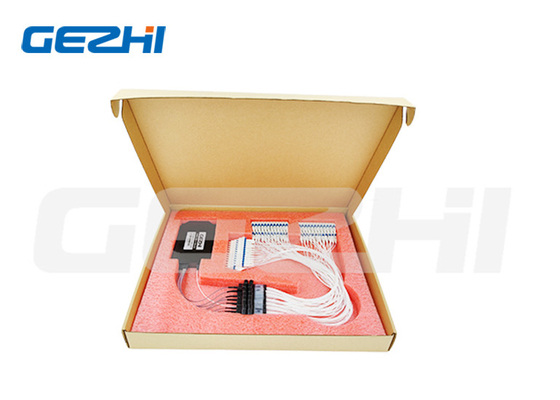

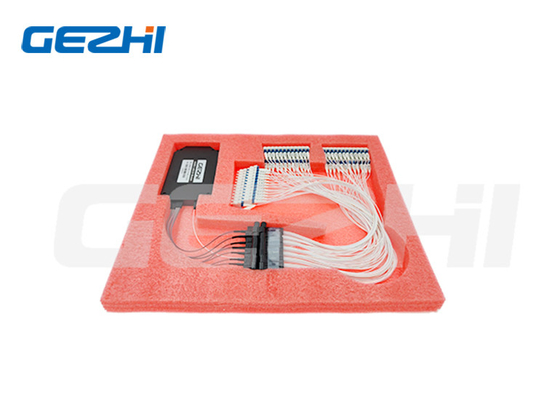

| पैकेजिंग विवरण: | कागज बॉक्स |
