| Brand Name: | GEZHI |
| मॉडल संख्या: | जीजेड-एफडब्ल्यूडीएम |
उत्पाद का वर्णन:

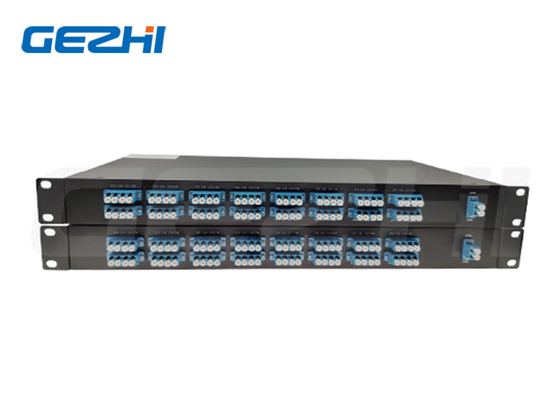

मल्टी-चैनल 40CH फिल्टर DWDM Mux Demux मल्टीप्लेक्सर 1RU 19 "रैकमाउंट के साथ
एलसी/यूपीसी ऑप्टिकल एडाप्टर इंटरफेस के साथ 40CH डीडब्ल्यूडीएम। स्टैंडअलोन 1RU 19 "रैक पैकिंग मक्स + डेमक्स अंदर। आईटीयू चैनल 21-59.1x40 फिल्टर DWDM Mux Demux एक कॉम्पैक्ट 1RU फ्रेम में एक 40-चैनल स्टैंडअलोन उत्पाद है जो घने तरंग दैर्ध्य विभाजन मल्टीप्लेक्सिंग (DWDM) और डेमल्टिप्लेक्सिंग के लिए सक्षम हैअपने घने सिग्नल-से-फाइबर अनुपात के साथ, 40CH फिल्टर डीडब्ल्यूडीएम मक्स डेमक्स फाइबर ऑप्टिक सिग्नल के लंबी दूरी के परिवहन के लिए आदर्श है।इसका उपयोग मल्टीप्लेक्स करने और एक दोहरी फाइबर पर विभिन्न प्रारूपों के संकेतों की एक बड़ी संख्या का परिवहन करने के लिए.
विशेषताएं
◆उच्च नहर का अलगाव
◆ पतली फिल्म फिल्टर आधारित
◆कम ध्रुवीकरण निर्भर हानि
◆एक फ्रेम में मल्टीप्लेक्सर और डेमल्टिप्लेक्सर क्षमता
आवेदन
◆घनता WDM प्रणाली
◆उपयोग / उद्यम नेटवर्क
◆सीएटीवी फाइबर ऑप्टिक लिंक
◆मेट्रो नेटवर्क
तकनीकी मापदंड
| पैरामीटर | विनिर्देश | इकाई | टिप्पणी | ||
| मिन | अधिकतम | ||||
| इनपुट चैनल | 1 | ||||
| आउटपुट चैनल | 48 | 32,40. 44.48 चैनल उपलब्ध हैं | |||
| चैनल अंतर | 100 | गीगाहर्ट्ज | |||
| संदर्भ पासबैंड | - बारह।5 | 12.5 | गीगाहर्ट्ज | ||
| तरंग दैर्ध्य सटीकता | -50 | 50 | pm | आईटीयू ग्रिड के सापेक्ष | |
| 1dB बैंडविड्थ |
0.2 ((G) 0.4 ((F) |
एनएम |
गसशन या फ्लैट टॉप टाइप
|
||
| 3dB बैंडविड्थ |
0.4 ((G) 0.6 ((F) |
एनएम | |||
| आई. एल. | 4.5 | डीबी | आईटीयू पासबैंड में सबसे खराब स्थिति | ||
| आई.एल. यू.एन.आई. | 1 | डीबी | |||
| रिपल | 0.7 | डीबी | आईटीयू पासबैंड में हानि परिवर्तन | ||
| पीडीएल | 0.5 | डीबी | आईटीयू पासबैंड में अधिकतम मूल्य | ||
| समीपवर्ती क्रॉसस्टॉक | 25 | डीबी | आईटीयू पासबैंड में सबसे खराब स्थिति | ||
| गैर-समीपस्थ क्रॉसस्टॉक | 30 | डीबी | आईटीयू पासबैंड में सबसे खराब स्थिति | ||
| कुल क्रॉसस्टॉक | 22 | डीबी | अन्य सभी चैनलों का संचयी क्रॉसस्टॉक | ||
| रिटर्न हानि | 40 | डीबी | |||
| अधिकतम निरंतर ऑप्टिकल शक्ति | 250 | mW | अधिकतम इनपुट ऑप्टिकल पावर | ||
| रंग विसारण (CD) | -20 | +20 | पीएस/एनएम | ||
| पीएमडी | 0.5 | पीएस | |||
यांत्रिक चित्र
Mux/Demux के लिए पैकेज का आकार 120mm X 70mm X 10mm है।
अक्सर पूछे जाने वाले प्रश्न
|
|
