| Brand Name: | GEZHI |
| मॉडल संख्या: | GZ-WM100x |
उत्पाद का वर्णन:

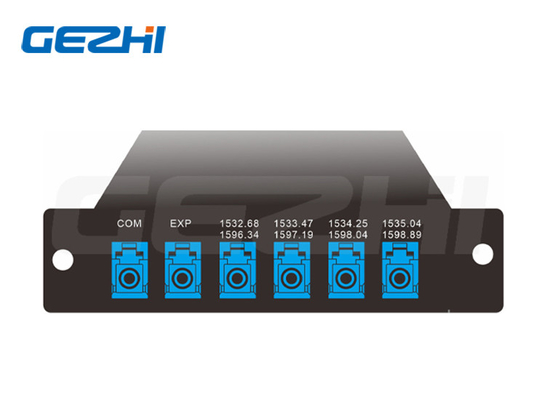

पीओएन प्रणाली के लिए 4 या 8 पोर्ट तरंग दैर्ध्य मल्टीप्लेक्सर WM1 NG-PON2
एनजी-पीओएन2 (जिसे टीडब्ल्यूडीएम-पीओएन के रूप में भी जाना जाता है), एक निष्क्रिय ऑप्टिकल नेटवर्क (पीओएन) के लिए एक दूरसंचार नेटवर्क मानक है। यह 40 जीबीटी / एस के कुल नेटवर्क थ्रूपुट के लिए सक्षम है,प्रत्येक ग्राहक के लिए उपलब्ध सममित अपस्ट्रीम/डाउनस्ट्रीम गति से 10 Gbit/s तक.
गेज़ी फोटोनिक्स ने एनजी-पीओएन2 आवश्यकताओं के अनुरूप डब्ल्यूएम1 और सीईएक्स मॉड्यूल की आपूर्ति की। तरंग दैर्ध्य मल्टीप्लेक्सर (डब्ल्यूएम1) एक निष्क्रिय उपकरण है जिसका उपयोग अगली पीढ़ी के पीओएन (एनजी-पीओएन2) का समर्थन करने के लिए किया जाता है।यह सी और एल बैंड DWDM द्विदिशात्मक संचरण को जोड़ती है और अलग करती है.
विशेषताएं
◆निम्न सम्मिलन हानि
◆उच्च चैनल अलगाव
◆उत्कृष्ट पर्यावरण
आवेदन
◆WDM SYSTEM
◆पीओएन प्रणाली
◆FTTH एक्सेस नेटवर्क
तकनीकी मापदंड
| पैरामीटर | इकाई | मूल्य |
| केंद्र तरंग | बंदरगाह 1 | 1532.68 / 1596.34 |
| बंदरगाह 2 | 1533.47 / 1597.18 | |
| बंदरगाह 3 | 1534.25 / 1598.04 | |
| बंदरगाह 4 | 1535.04 / 1598.89 | |
| पासबैंड | एनएम | ±0.12 |
| सम्मिलन हानि | डीबी | ≤2.0 |
| रिपल | डीबी | ≤0.4 |
| अलगाव | डीबी | आसन्न नहर ≥30 |
| डीबी | गैर-समीपवर्ती चैनल ≥36 | |
| डीबी | उन्नयन चैनल ≥11 | |
| निर्देश | डीबी | ≥ 55 |
| रिटर्न हानि | डीबी | ≥50 |
| ध्रुवीकरण पर निर्भर हानि | डीबी | ≤0.3 |
| ध्रुवीकरण मोड फैलाव | पीएस | ≤0.2 |
| परिचालन तापमान | °C | -5~+75 |
| भंडारण तापमान | °C | -40~+85 |
नोटः अनुकूलित विनिर्देश उपलब्ध है।
उपरोक्त विनिर्देशों में कनेक्टर हानि शामिल है।
तरंगदैर्ध्य मल्टीप्लेक्सर WM1 आरेख
ऑर्डर करने की जानकारी
| मॉडल | नहर | विन्यास | पैकेज का प्रकार | केबल का प्रकार | फाइबर की लंबाई | कनेक्टर |
|
WM1 S = निर्दिष्ट करें |
04=4चैनल 08=8चैनल S = निर्दिष्ट करें |
M=Mux डी=डेमक्स A=Mux+Demux |
A0=ABS बॉक्स 80x60x12 मिमी A1=ABS बॉक्स 100x80x10mm A2=ABS बॉक्स 120x80x18 मिमी A3=ABS बॉक्स 140x115x15 मिमी L1=LGX 129*29*130 मिमी L2=LGX 2 स्लॉट रैक में डालें L4=LGX 4 स्लॉट रैक में डालें आर1=19" 1 यू रैक R2=2 स्लॉट 19′′1U रैक R4=4 स्लॉट 19′′1U रैक S = निर्दिष्ट करें |
00=कोई नहीं 09=900um ढीली ट्यूब |
00=कोई नहीं 05=0.5m 10=1.0m |
00=कोई नहीं LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S = निर्दिष्ट करें |
अक्सर पूछे जाने वाले प्रश्न
|
|
