| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 2x2 ऑप्टिकल बाईपास स्विच |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

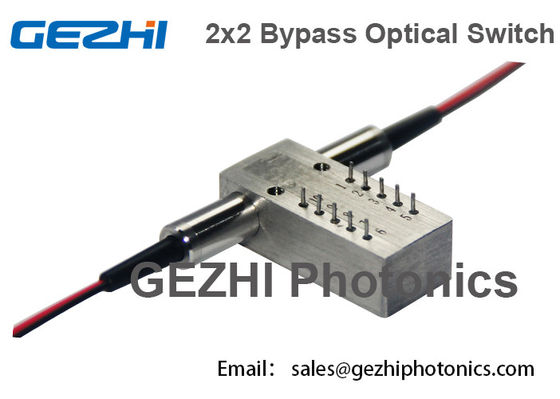

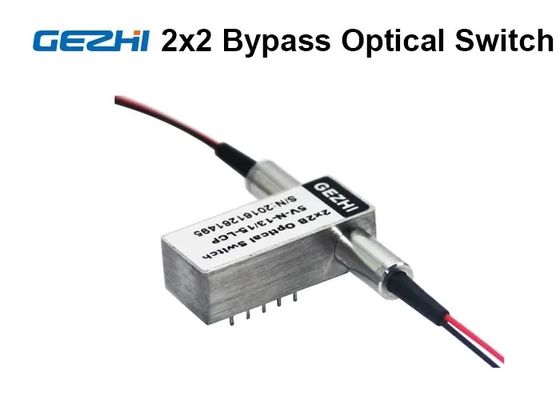

2x2 एकल मोड फाइबर ऑप्टिकल बाईपास ऑप्टिकल नेटवर्क संरक्षण के लिए स्विच करता है
100M / 1G / 10G फाइबर ऑप्टिक नेटवर्क के लिए GEZHI 2x2 ऑप्टिकल बाईपास स्विच नेटवर्क को विफलताओं से बचाते हैं और बिजली नुकसान के दौरान नेटवर्क अखंडता सुनिश्चित करते हैं।इनमें से प्रत्येक GEZHI फाइबर ऑप्टिकल बाईपास स्विच में नेटवर्क पोर्ट और मॉनिटर पोर्ट शामिल हैं।नेटवर्क पोर्ट का उपयोग मुख्य-नेटवर्क कनेक्शन के कनेक्शन और सुरक्षा तंत्र प्रदान करने के लिए किया जाता है, और मॉनिटर पोर्ट का उपयोग डाउन-लिंक स्थानीय नेटवर्किंग डिवाइस के लिए किया जाता है।जब बिजली चालू होती है, बाईपास स्विच का संचालन मोड सामान्य पर सेट होता है, और स्थानीय नेटवर्किंग डिवाइस मुख्य-नेटवर्क से जुड़ा होता है।जब बिजली की विफलता होती है, तो 2x2 ऑप्टिकल बाईपास स्विच को तेजी से बाईपास मोड पर सेट किया जाता है ताकि मेन नेटवर्क्स को स्थानीय नेटवर्किंग डिवाइस से अलग किया जा सके।
विशेषताएं
सबसे छोटा आकार
कम प्रविष्टि -‐ नुकसान
तेज स्विचिंग स्पीड
पीसीबी माउंटेबल
सिंगल मोड / मल्टी मोड में उपलब्ध है
आरओएचएस अनुकूल
औद्योगिक प्रकार उपलब्ध है
अनुप्रयोग
ऑप्टिकल नेटवर्क सुरक्षा और बहाली
ऑप्टिकल नेटवर्क की निगरानी
बहुविकल्पीय जोड़ने / ड्रॉप करने योग्य
ट्रांसमिशन उपकरण सुरक्षा
अनुसंधान और विकास
तरंग दैर्ध्य
विशिष्टता
| पैरामीटर | GZ-FSW-2 × 2 बी | ||
| तरंग दैर्ध्य रेंज | एनएम | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| संचालन गतिमान | एनएम | 850/1300 | 1310/1490/1550/1625/1650 |
| निविष्टी की हानि | डीबी | टाइप: 0.8 मैक्स: 1.2 | टाइप: 0.6 मैक्स: 0.8 |
| हारकर लौटा | डीबी | MM30 SM≥50 | |
| crosstalk | डीबी | MM35 SM≥55 | |
| पीडीएल | डीबी | ≤0.05 | |
| WDL | डीबी | ≤0.25 | |
| TDL | डीबी | ≤0.25 | |
| repeatability | डीबी | ≤ ± 0.02 | |
| बिजली की आपूर्ति | v | 3.0 या 5.0 | |
| जीवन काल | बार | ≥107 | |
| स्विच का समय | एमएस | ≤8 | |
| पारेषण शक्ति | मेगावाट | ≤500 | |
| परिचालन तापमान | ℃ | -20 ~ 70 | |
| भंडारण तापमान | ℃ | -40 ~ + 85 | |
| वजन | जी | 16 | |
| आयाम | मिमी | (L) 27.0 × (W) 12.0 × (H) 8.2 अनुकूलन उपलब्ध है। | |
ऑप्टिकल मार्ग
| स्थिति एक | स्थिति दो |
|
|
|
पिंस
| पैरामीटर | पिंस | बिजली से चलने वाली गाड़ी | स्थिति संवेदक | ||||||
| 2 × 2 बी | ऑप्टिकल पथ | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| गैर latching | पी 1-पी 3 | - | - | - | - | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| पी 1-पी 4, P2-पी 3 | V + | - | - | GND | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
| latching | पी 1-पी 3 | - | - | GND | V + | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| पी 1-पी 4 पी 2-पी 3 | V + | GND | - | - | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
आदेश की जानकारी
| मोड | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
| एस = एस.एम. एम = एम.एम. |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm एक्स = दूसरों |
3 = 3V 5 = 5V |
एल = latching एन = गैर- लाचिंग |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 एक्स = दूसरों |
25 = 250um 90 = 900um 20 = 2.0 मिमी 30 = 3.0 मिमी एक्स = दूसरों |
1 = 1m 2 = 1.5m एक्स = दूसरों |
0 = कोई नहीं 1 = एफसी / पीसी 2 = एफसी / एपीसी 3 = अनुसूचित जाति / पीसी 4 = अनुसूचित जाति / एपीसी = 5 अनुसूचित जनजाति / पीसी 6 = अनुसूचित जनजाति / एपीसी 7 = नियंत्रण रेखा / पीसी 8 = नियंत्रण रेखा / एपीसी |
2x2 एकल ऑप्टिकल बाईपास स्विच / रिले अनुप्रयोग
चित्र (आंकड़ा 1) ऑप्टिकल ट्रांसमिशन पथ नेटवर्क है।इंटरनेट और राउटर के बीच सिग्नल ट्रांसमिशन उपकरण द्वारा प्रेषित होता है।जब ट्रांसमिशन उपकरण में समस्या या बिजली बंद होती है, तो सिग्नल प्रसारित नहीं हो सकता है।अब हम फंक्शन को साकार करने के लिए ट्रांसमिशन सिस्टम में 2 × 2 बाईपास ऑप्टिकल स्विच को एकीकृत करेंगे और यह सुनिश्चित करेंगे कि सिस्टम और अन्य चेन एक सामान्य संचार स्थिति पर हों।
विडियो
|
|
| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 2x2 ऑप्टिकल बाईपास स्विच |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |

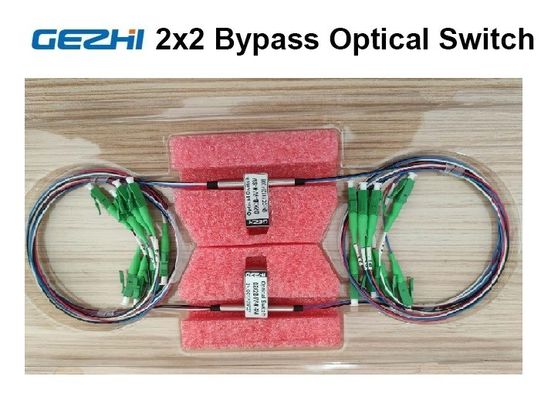

| पैकेजिंग विवरण: | प्लास्टिक बॉक्स के साथ एक फोम में 2 पीसी |
