| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | GZ-FSW-1x1 |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

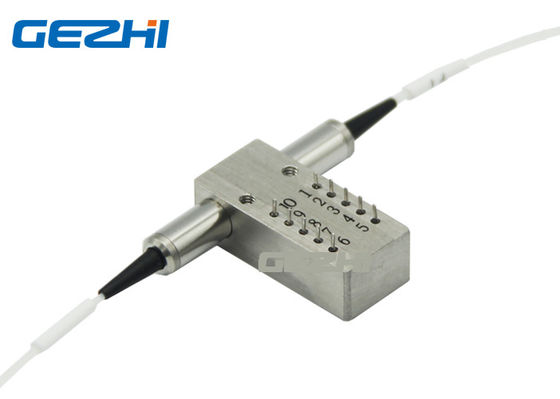

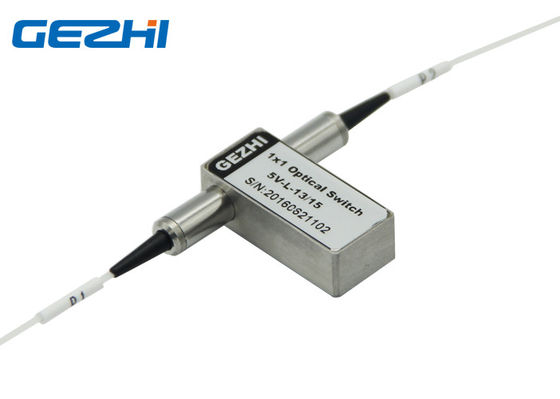

1x1 फाइबर ऑप्टिकल स्विच शटर पर / बंद लैक्टेड फाइबरऑप्टिक स्विच
GEZHI के 1x1 फाइबर ऑप्टिकल स्विच ऑप्टिकल फाइबर संचार नेटवर्क और माप उपकरणों में उपयोग के लिए डिज़ाइन किए गए हैं।1x1 ऑन / ऑफ शटर लैच्ड स्विच में दो पोर्ट होते हैं जो चुनिंदा रूप से ट्रांसमिट, रीडायरेक्ट करते हैं, या फाइबर ऑप्टिक ट्रांसमिशन लाइन में ऑप्टिकल पावर को ब्लॉक करते हैं।
दो राज्यों के बीच चयन या परिवर्तन के लिए 1x1 ऑन / ऑफ शटर लैक्टेड फ़ाइबरटॉपिक स्विच का उपयोग किया जाना चाहिए।नतीजतन, यह ऑप्टिकल स्विच को संचालित करने के लिए कम विद्युत ऊर्जा की खपत करता है।
विशेषताएं
लघु स्विचिंग समय
कॉम्पैक्ट डिजाइन, लघु आकार
कम ऑप्टिकल विकृतियाँ
कम प्रविष्टि नुकसान
अत्यधिक स्थिर और विश्वसनीय
ऑप्टिकल पथ पर एपॉक्सी मुक्त
एकल मोड या मल्टीमोड वैकल्पिक
वाइड ऑपरेटिंग वेवलेंथ रेंज
सीम-सील पैकेज
फेल-सेफ लैचिंग और नॉन-लैचिंग
अनुप्रयोग
मॉड्यूल और सिस्टम एकीकरण
इंस्ट्रूमेंटेशन, परीक्षण और माप
फाइबर सेंसर
नेटवर्क स्विचिंग
प्रयोगशाला में अनुसंधान एवं विकास
चैनल अवरुद्ध
मेट्रोपॉलिटन एरिया नेटवर्क
सिस्टम की निगरानी
नेटवर्क सुरक्षा और बहाली
विशिष्टता
| पैरामीटर | GZ-FSW-1 × 1 | ||
| तरंग दैर्ध्य रेंज | एनएम | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| संचालन गतिमान | एनएम | 850/1300 | 1310/1490/1550/1625/1650 |
| निविष्टी की हानि | डीबी | टाइप: 0.5 मैक्स: 0.8 | टाइप: 0.5 मैक्स: 0.8 |
| हारकर लौटा | डीबी | MM30 SM≥50 | |
| crosstalk | डीबी | MM65 SM≥75 | |
| पीडीएल | डीबी | ≤0.05 | |
| WDL | डीबी | ≤0.25 | |
| TDL | डीबी | ≤0.25 | |
| repeatability | डीबी | ≤ ± 0.02 | |
| बिजली की आपूर्ति | v | 3.0 या 5.0 | |
| जीवन काल | बार | ≥107 | |
| स्विच का समय | एमएस | ≤8 | |
| पारेषण शक्ति | मेगावाट | ≤500 | |
| परिचालन तापमान | ℃ | -20 ~ 70 | |
| भंडारण तापमान | ℃ | -40 ~ + 85 | |
| वजन | जी | 16 | |
| आयाम | मिमी | (एल) 27.0 × (डब्ल्यू) 12.0 × (एच) 8.2 | |
आदेश की जानकारी
GZ-FSW-1X2-xxx-xxx-xx-xx
| मोड | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
| एस = एस.एम. एम = एम.एम. |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm एक्स = दूसरों |
3 = 3V 5 = 5V |
एल = latching एन = गैर- लाचिंग |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 एक्स = दूसरों |
25 = 250um 90 = 900um 20 = 2.0 मिमी 30 = 3.0 मिमी एक्स = दूसरों |
1 = 1m 2 = 1.5m एक्स = दूसरों |
0 = कोई नहीं 1 = एफसी / पीसी 2 = एफसी / एपीसी 3 = अनुसूचित जाति / पीसी 4 = अनुसूचित जाति / एपीसी = 5 अनुसूचित जनजाति / पीसी 6 = अनुसूचित जनजाति / एपीसी 7 = नियंत्रण रेखा / पीसी 8 = नियंत्रण रेखा / एपीसी |
पिंस
| प्रकार | पिन | बिजली से चलने वाली गाड़ी | स्थिति संवेदक | ||||||
| 1 × 1 | पिन १ | पिन ५ | पिन ६ | पिन १० | पिन 2-3 | पिन 3-4 | पिन 7-8 | 8-9 पिन करें | |
| latching | P1-P2 | - | - | GND | V + | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| प्रकाश बंद | V + | GND | - | - | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
| गैर latching | P1-P2 | - | - | - | - | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| प्रकाश बंद | V + | - | - | GND | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
ऑप्टिकल मार्ग
| स्थिति एक | स्थिति दो |
|
|
आयाम
विडियो
|
|
