| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | GZ-FSW-1x32 |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |
1x32 स्टेपर मोटर ऑप्टिकल स्विच द्वि-दिशात्मक ऑप्टो-मैकेनिकल स्विच
GEZHI के 1x32 ऑप्टो-मैकेनिकल स्विच एक उच्च रिज़ॉल्यूशन स्टेपर मोटर का उपयोग मज़बूती से और बार-बार तंतुओं को एक दूसरे से जोड़ने के लिए करते हैं।इसके अलावा, 1x32 स्टेपर मोटर ऑप्टिकल स्विच द्वि-दिशात्मक हैं और इसका उपयोग 1xN या Nx1 दिशा में किया जा सकता है।यह मल्टी-चैनल फाइबर ऑप्टिक लाइट पाथ स्विचिंग का एहसास कर सकता है।1x32 स्टेपर मोटर ऑप्टिकल स्विच द्वि-दिशात्मक ऑप्टो-मैकेनिकल स्विच ड्राइव सर्किट ब्रेकडाउन सेल्फ-चेकिंग फ़ंक्शन के साथ मॉड्यूलर डिज़ाइन है।यह ऑप्टिकल फाइबर ट्रांसमिशन सिस्टम में मल्टी लाइट सोर्स / डिटेक्टर चयन, मल्टी-चैनल फाइबर मॉनिटरिंग और ऑप्टिकल फाइबर पथ प्रोटेक्शन आदि के लिए उपयोग किया जाता है।
विशेषताएं
कम नुकसान और उच्च विश्वसनीयता
मॉड्यूलर डिजाइन
समानांतर इंटरफ़ेस (TTL)
ड्राइव सर्किट ब्रेकडाउन सेल्फ-चेकिंग फंक्शन
अनुप्रयोग
रिंग नेटवर्क
मल्टी लाइट सोर्स
डिटेक्टर चयन
फाइबर, ऑप्टिकल घटक का परीक्षण
ऑप्टिकल फाइबर पाथ प्रोटेक्शन
ऑप्टिकल नेटवर्क में रिमोट मॉनिटरिंग
विशिष्टता
| पैरामीटर | पैरामीटर मान |
| नमूना | GZ-FSW-1X32 |
| निविष्टी की हानि | ≤0.8 डीबी |
| तरंग दैर्ध्य रेंज | 1260 ~ 1650 एनएम |
| टेस्ट वेवलेंथ | 1310/1550 एनएम |
| फाइबर प्रकार | SM, 9 / 125um (SMF-28) |
| हारकर लौटा | B50 डीबी |
| crosstalk | B 70 डीबी |
| पीडीएल | B0.05 डीबी |
| WDL | ≤0.25 डीबी |
| TDL | ≤0.25 डीबी |
| repeatability | ≤0.02 डीबी |
| जीवन काल | > १०7 |
| स्विचिंग टाइम | ≤8 एमएस (आसन्न चैनल) |
| ऑप्टिक पावर | W500 mW |
| योजक | एफसी / पीसी |
| नियंत्रण विधा | टीटीएल |
| काम कर रहे बिजली की आपूर्ति | 5 वी / 500 एमए |
| उत्पाद का आकार | 135 x 64 x 46 |
| परिचालन तापमान | -20 ℃ से +70 ℃ |
| परिचालन तापमान | -40 ℃ से +85 ℃ |
नोट: 1. अनुकूलन उपलब्ध है।
GEZHI के 1x32 स्टेपर मोटर ऑप्टिकल स्विच फाइबर स्विच टेक्नोलॉजी के लिए एक प्रत्यक्ष फाइबर है, जो एक फाइबर से दूसरे में भौतिक रूप से इंगित करके संचालित होता है।यह एक उच्च रिज़ॉल्यूशन के स्टेपर मोटर का उपयोग करके ठीक किया जाता है ताकि चयनित आउटपुट फाइबर (एस) के लिए आम फाइबर (एस) को ठीक से घुमाया जा सके।
पिन विनिर्देशों
| DB-15 पुरुष कनेक्टर | |||
| पिन नं। | मैं / ओ | संकेत | विवरण |
| 2 | इनपुट | D0 |
D0 ~ D5 चैनल चयन Bit0 ~ Bit5 है, D0 कम है, D5 उच्च है |
| 3 | इनपुट | डी 1 | |
| 4 | इनपुट | डी 2 | |
| 5 | इनपुट | डी 3 | |
| 6 | इनपुट | D4 | |
|
1 1 |
इनपुट |
रीसेट |
TTL, चैनल के लिए निम्न स्तर रीसेट 0. उच्च स्तर का मतलब है कि चैनल चयन बिट प्रभावी हैं। |
| 7 | बाहर | तैयार | TTL, रेडी (उच्च = तैयार नहीं, कम = तैयार) |
| 8 | बाहर | त्रुटि | TTL, त्रुटि या विफलता, (उच्च = त्रुटि, कम = कोई त्रुटि नहीं) |
| 1,9 | शक्ति | GND | भूमि |
| 12 | शक्ति | VCC1 | 5.0 500 5% VDC मोटर विद्युत आपूर्ति (अधिकतम 500mA) |
| 15 | शक्ति | VCC2 | 5.0 50 5% VDC सर्किट बिजली की आपूर्ति (अधिकतम 50mA) |
| 4,6,7,8,10,13,14 | एनसी | एनसी | रिक्ति |

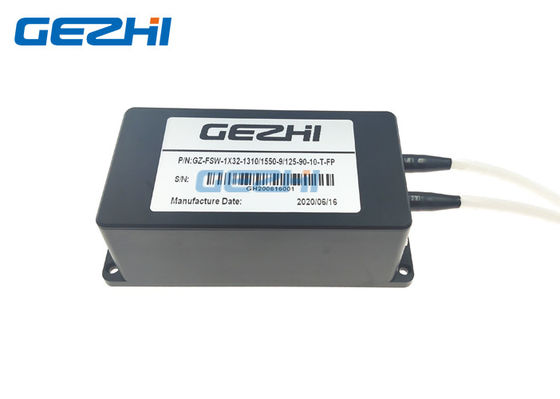

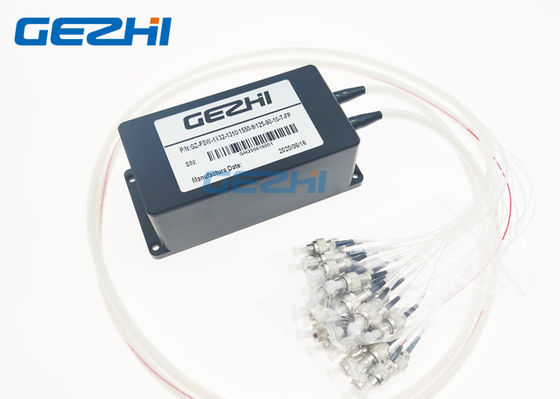

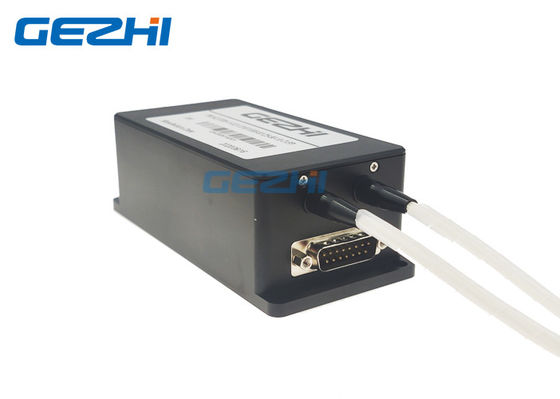

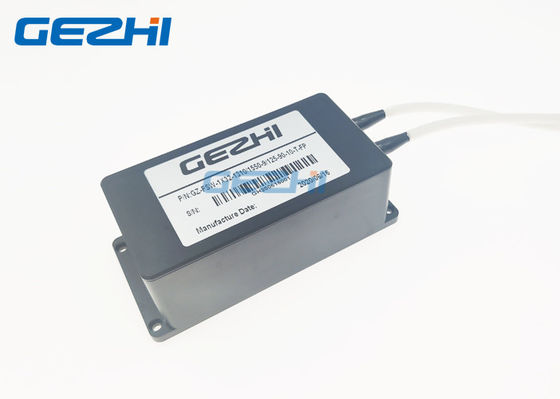

1x32 ऑप्टिकल स्विच तस्वीर
|
