| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | GZ-FSW-2x2A |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |
2x2 क्रॉस / बार मैकेनिक ऑप्टिकल स्विच मॉड्यूल
GEZHI फोटोनिक्स कं, लिमिटेड के 2x2 ऑप्टिकल स्विच एक क्रॉस-बार स्विच है।इसके दो बाय (2x2) पोर्ट हैं।स्विच एक साथ क्रॉस और बार की स्थिति के बीच ऑप्टिकल सिग्नल पोर्ट के कनेक्शन को बदलता है।इस उपकरण में विन्यास योग्य ओएडीएम, ऑप्टिकल महानगरीय क्षेत्र नेटवर्क, या परीक्षण / निगरानी उपकरण में व्यापक अनुप्रयोग है।
एकल मोड फाइबर (9/125 माइक्रोन) या मल्टीमोड फाइबर के साथ 2x2 क्रॉस / बार ऑप्टिकल स्विच प्रदान किए जा सकते हैं।लैचिंग या नॉन-लैचिंग प्रकार उपलब्ध हैं।इस स्विच में कम सम्मिलन हानि, उच्च चैनल अलगाव, विस्तृत तरंग दैर्ध्य रेंज है।
विशेषताएं
अनुप्रयोग
विशिष्टता
|
पैरामीटर
|
GZ-FSW-2 × 2ए | ||
| तरंग दैर्ध्य रेंज | एनएम | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| संचालन गतिमान | एनएम | 850/1300 | 1310/1490/1550/1625/1650 |
| निविष्टी की हानि | डीबी | टाइप: 0.8 मैक्स: 1.2 | टाइप: 0.7 मैक्स: 1.0 |
| हारकर लौटा | डीबी | MM30 SM≥50 | |
| crosstalk | डीबी | MM35 SM≥55 | |
| पीडीएल | डीबी | ≤0.05 | |
| WDL | डीबी | ≤0.25 | |
| TDL | डीबी | ≤0.25 | |
| repeatability | डीबी | ≤ ± 0.02 | |
| बिजली की आपूर्ति | v | 3.0 या 5.0 | |
| जीवन काल | बार | ≥107 | |
| स्विच का समय | एमएस | ≤8 | |
| ट्रांसमिशन पावर | मेगावाट | ≤500 | |
| परिचालन तापमान | ℃ | -20 ~ 70 | |
| भंडारण तापमान | ℃ | -40 ~ + 85 | |
| आयाम | मिमी | (L) 55.0 × (W) 30.0 × (H) 12.8 अनुकूलन उपलब्ध है। | |
ऑप्टिकल रूट
आदेश की जानकारी
GZ-FSW-2 × 2 ए-एक्स-xx-xxx-xx-xx
| मोड | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
| एस = एस.एम. एम = एम.एम. |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm एक्स = दूसरों |
3 = 3V 5 = 5V |
एल = latching एन = गैर- लाचिंग |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 एक्स = दूसरों |
25 = 250um 90 = 900um 20 = 2.0 मिमी 30 = 3.0 मिमी एक्स = दूसरों |
1 = 1m 2 = 1.5m एक्स = दूसरों |
0 = कोई नहीं एक्स = दूसरों |

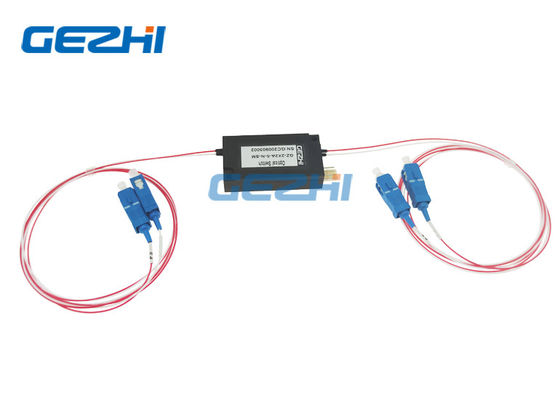

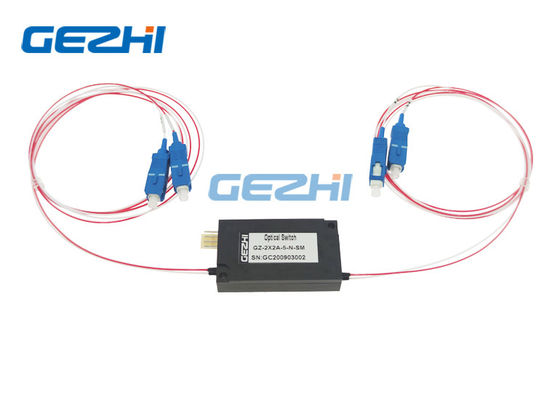

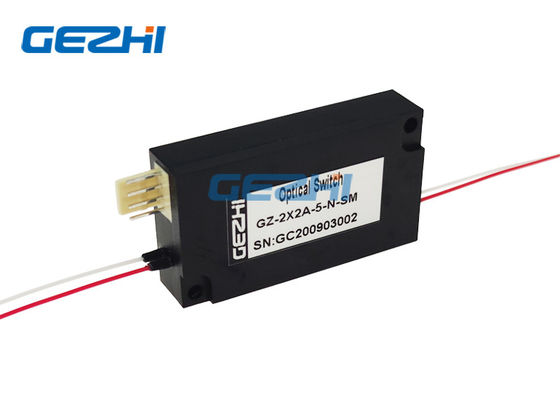

2x2 क्रॉस / बार ऑप्टिकल स्विच मॉड्यूल चित्र
विडियो
|
|
