| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 1x2 ऑप्टिकल स्विच |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |

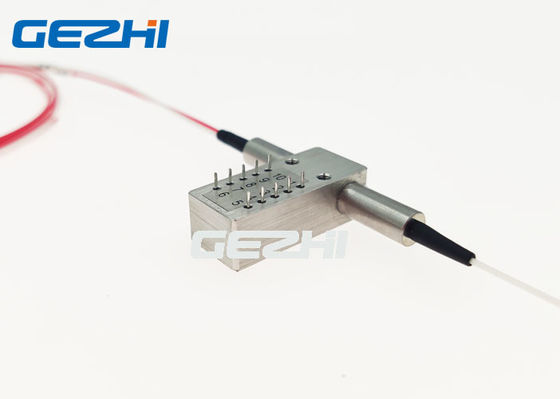

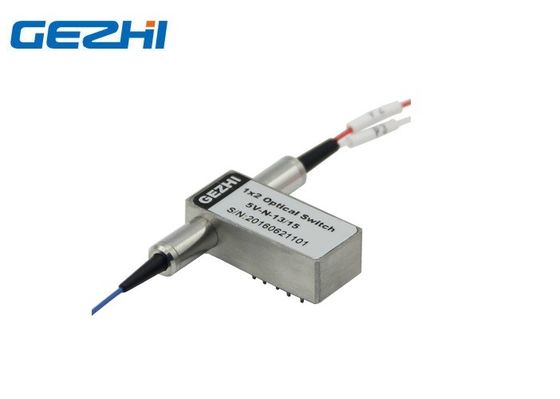

सिंगल 1x2 नॉन-लैचिंग फाइबर ऑप्टिकल स्विच 1310 / 1550nm फाइबर ऑप्टिकल स्विच
सिंगल 1x2 ऑप्टिकल स्विच 3 फाइबर और 2 राज्यों के साथ एक मानक 1x2 कॉन्फ़िगरेशन है।GEZHI फाइबर ऑप्टिक स्विच एक चयनित आउटपुट फाइबर में एक आने वाले ऑप्टिकल सिग्नल को पुनर्निर्देशित करके ऑप्टिकल चैनलों को जोड़ता है।यह यांत्रिक विन्यास का उपयोग करके प्राप्त किया जाता है और एक विद्युत नियंत्रण संकेत के माध्यम से सक्रिय होता है।
विशेषताएं
पीसीबी माउंटेबल
कम प्रविष्टि नुकसान
सबसे छोटा आकार
तेज स्विचिंग स्पीड
सिंगल मोड / मल्टी मोड में उपलब्ध है
औद्योगिक प्रकार उपलब्ध है
अनुप्रयोग
ऑप्टिकल नेटवर्क की निगरानी
ऑप्टिकल नेटवर्क सुरक्षा और बहाली
तरंग दैर्ध्य
अनुसंधान और विकास
बहुविकल्पीय जोड़ने / ड्रॉप करने योग्य
ट्रांसमिशन उपकरण सुरक्षा
विशिष्टता
|
पैरामीटर |
GZ-FSW-1 × 2 | ||
| तरंग दैर्ध्य रेंज | एनएम | 850 13 40/1300। 40 | 1260 ~ 1650 |
| संचालन तरंग दैर्ध्य | एनएम | 850/1300 | 1310/1490/1550/1625/1650 |
| निविष्टी की हानि | डीबी | टाइप: 0.8 मैक्स: 1.2 | टाइप: 0.5 मैक्स: 1.0 |
| हारकर लौटा | डीबी | MM30 SM≥50 | |
| crosstalk | डीबी | MM35 SM≥55 | |
| पीडीएल | डीबी | ≤0.05 | |
| WDL | डीबी | ≤0.25 | |
| TDL | डीबी | ≤0.25 | |
| repeatability | डीबी | ≤ ± 0.02 | |
|
बिजली की आपूर्ति |
वी | 3.0 या 5.0 | |
| जीवन काल | समय | ≥107 | |
| स्विच का समय | एमएस | ≤8 | |
| पारेषण शक्ति | मेगावाट | ≤500 | |
| परिचालन तापमान | ℃ | -20 ~ + 80 | |
| भंडारण तापमान | ℃ | -40 ~ + 85 | |
| वजन | जी | 16 | |
| आयाम | मिमी | (एल) 27 × (डब्ल्यू) 12.0 × (एच) 8.2 | |
नोट: 1. अनुकूलन उपलब्ध है।
2. कनेक्टर के बिना निर्दिष्ट, और प्रति कनेक्टर में अतिरिक्त 0.2dB नुकसान जोड़ें।
ऑप्टिकल मार्ग
| स्थिति एक | स्थिति दो |
|
|
|
पिंस
| प्रकार | पिन | बिजली से चलने वाली गाड़ी | स्थिति सेंसर | ||||||
| 1 × 2 | चैनल | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| latching | P1-P2 | - | - | GND | V + | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| पी 1-पी 3 | V + | GND | - | - | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
| गैर latching | P1-P2 | - | - | - | - | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| पी 1-पी 3 | V + | - | - | GND | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
1x2 ऑप्टिकल स्विच ऑर्डर जानकारी
GZ-FSW-1X2-xxx-xxx-xxx-xx
| मोड | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
|
एस = एस.एम. एम = एम.एम. |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm एक्स = दूसरों |
3 = 3V 5 = 5V |
एल = latching एन = गैर- लाचिंग |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 एक्स = दूसरों |
25 = 250um 90 = 900um 20 = 2.0 मिमी 30 = 3.0 मिमी एक्स = दूसरों |
1 = 1m 2 = 1.5m एक्स = दूसरों |
00 = कोई नहीं एफपी = एफसी / पीसी एफए = एफसी / एपीसी सपा = अनुसूचित जाति / पीसी एसए = अनुसूचित जाति / एपीसी एसटीपी = अनुसूचित जनजाति / पीसी एसटीए = अनुसूचित जनजाति / एपीसी एल.पी. = नियंत्रण रेखा / पीसी ला = एलपी / एपीसी एक्स = दूसरों |
