| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | GZ-FSW-D2x2B |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

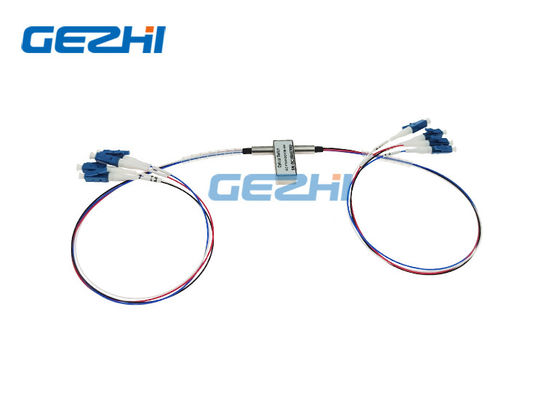

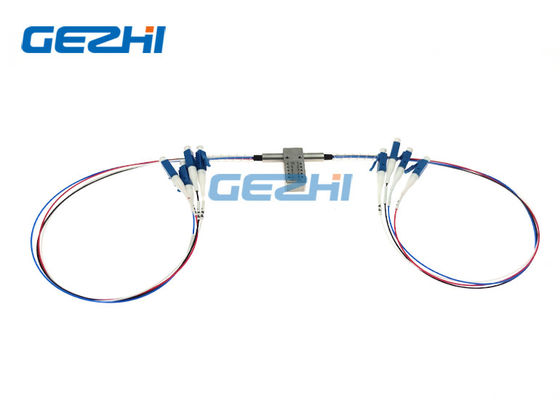

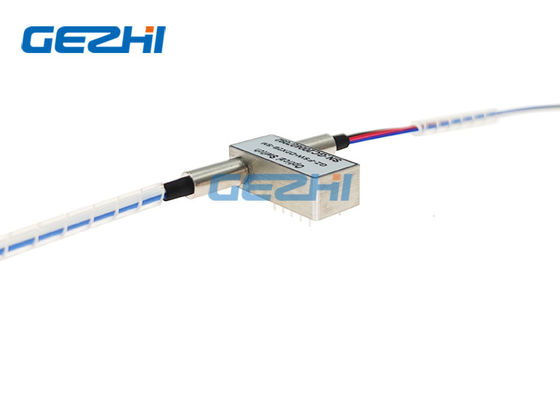

नॉन-ब्लॉकिंग 4x4 ऑप्टिकल बायपास स्विच ड्यूल 2x2 मैकेनिकल ऑप्टिकल स्विच
GEZHI फोटोनिक्स कं, लिमिटेड के 4x4 ऑप्टिकल स्विच इनपुट और आउटपुट चैनलों के बीच क्रॉस-कनेक्ट और बाईपास फ़ंक्शन प्रदान करने के लिए डिज़ाइन किया गया है।यह उत्कृष्ट सम्मिलन हानि, पुनरावृत्ति और एक विस्तृत ऑपरेटिंग तापमान रेंज प्रदान करता है।
विशेषताएं
कम प्रविष्टि नुकसान
बहुत बढ़िया दोहराव
कम क्रॉसस्टॉक
कम ध्रुवीकरण निर्भर नुकसान
चौड़े पासबंद
अनुप्रयोग
अतिरेक स्विचिंग
ऑप्टिकल मॉनिटरिंग सिस्टम
ऑप्टिकल ऐड-ड्रॉप मल्टीप्लेक्स
फाइबर नेटवर्क की पुनर्संरचना और बहाली
विशिष्टता
| नमूना | इकाई | GZ-FSW-D2x2B | |
| Operatingwavelength | एनएम | 850 ± 40/1300 ± 40 | 1260 ~ 1620 |
| तरंग दैर्ध्य | एनएम | 850 और 1300 | 1310 और 1550 |
| निविष्टी की हानि | डीबी | टाइप: 1.0 अधिकतम: 1.5 | |
| हारकर लौटा | डीबी | MM30 SM≥50 | |
| क्रॉस टॉक | डीबी | MM35 SM≥55 | |
| पीडीएल | डीबी | ≤0.05 | |
| WDL | डीबी | ≤0.25 | |
| TDL | डीबी | ≤0.25 | |
| repeatability | डीबी | ≤ ± 0.02 | |
| वोल्टेज | v | 3.0 या 5.0 or 0.5 | |
| परिचालन जीवन | समय | ≥107 | |
| स्विच समय | एमएस | ≤8 | |
| ताकत सम्भालना | मेगावाट | ≤500 | |
| परिचालन तापमान | ℃ | -20 -20 + 70 (औद्योगिक प्रकार उपलब्ध है) | |
| भंडारण तापमान | ℃ | -40 ~ + 85 | |
| फाइबर का रंग |
पी 1, पी 1 ': ब्लैक पी 2, पी 2': रेड पी 3, पी 3 ': ब्लू पी 4, पी 4': व्हाइट |
||
| आकार | मिमी | 27.0 × 12 × 8.2 | |
| नोट: 1 ऑपरेटिंग तापमान और एसओपी के भीतर।2 कनेक्टर्स को छोड़कर। | |||
ऑप्टिकल रूट
पिंस
| प्रकार | राज्य | पिन परिभाषा | शक्ति | स्थिति जाँचना | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| गैर latching | ए | P1- P3 ' | - | - | - | - | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| P2-पी 4 ' | ||||||||||
| बी | पी 1-पी 1 ', P2-P2' | V + | - | - | GND | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
| पी 3-पी 3 ', पी 4-पी 4' | ||||||||||
| latching | ए | P1- P3 ' | - | - | GND | V + | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| P2-पी 4 ' | ||||||||||
| बी | पी 1-पी 1 ', P2-P2' | V + | GND | - | - | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
आदेश की जानकारी
GZ-D2x2B-xxx-xxx-xxx-xx
| मोड | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
| एस = एस.एम. एम = एम.एम. |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm एक्स = दूसरों |
3 = 3V 5 = 5V |
एल = latching एन = गैर- लाचिंग |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 एक्स = दूसरों |
25 = 250um 90 = 900um 20 = 2.0 मिमी 30 = 3.0 मिमी एक्स = दूसरों |
1 = 1m 2 = 1.5m एक्स = दूसरों |
0 = कोई नहीं एक्स = दूसरों |
अधिक तस्वीरें
