| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 1x32 ऑप्टिकल फाइबर स्विच |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |
1x32 एसएम ऑप्टिकल फाइबर स्विच मॉड्यूल टीटीएल इंटरफ़ेस 1310 / 1550nm एफसी / पीसी
GEZHI 1x32 SM ऑप्टिकल फाइबर स्विच एक प्रकार का प्रकाश पथ नियंत्रण उपकरण है।यह मल्टी-चैनल फाइबर ऑप्टिक लाइट पाथ स्विचिंग का एहसास कर सकता है।1x32 ऑप्टिकल फाइबर स्विच ड्राइव सर्किट ब्रेकडाउन सेल्फ-चेकिंग फ़ंक्शन के साथ मॉड्यूलर डिज़ाइन है।यह ऑप्टिकल फाइबर ट्रांसमिशन सिस्टम में मल्टी लाइट सोर्स / डिटेक्टर चयन, मल्टी-चैनल फाइबर मॉनिटरिंग और ऑप्टिकल फाइबर पथ प्रोटेक्शन आदि के लिए उपयोग किया जाता है।इसके अलावा, इसका उपयोग बाहरी केबल परीक्षण ऑप्टिकल फाइबर और संबंधित घटक परीक्षण और बहु-स्पॉट ऑप्टिकल सेंसर निगरानी प्रणाली के लिए ऑप्टिकल फाइबर परीक्षण प्रणाली में भी किया जाता है।
GEZHI भी 1x32 2x32 रैकमाउंट ऑप्टिकल स्विच की आपूर्ति कर सकता है, निश्चित रूप से, अनुकूलित ऑप्टिकल स्विच उपलब्ध है।
विशेषताएं
कम नुकसान और उच्च विश्वसनीयता
समानांतर इंटरफ़ेस (TTL)
मॉड्यूलर डिजाइन
ड्राइव सर्किट ब्रेकडाउन सेल्फ-चेकिंग फंक्शन
ऑप्टिकल पथ पर एपॉक्सी मुक्त
अनुप्रयोग
रिंग नेटवर्क
फाइबर, ऑप्टिकल घटक का परीक्षण
ऑप्टिकल नेटवर्क में रिमोट मॉनिटरिंग
विशिष्टता
| पैरामीटर | पीव्यास मान |
| नमूना | OSW-1X32 |
| निविष्टी की हानि | ≤0.8 डीबी |
| तरंग दैर्ध्य रेंज | 1260 ~ 1650 एनएम |
| टेस्ट वेवलेंथ | 1310/1550 एनएम |
| फाइबर प्रकार | SM, 9 / 125um (SMF-28) |
| हारकर लौटा | B50 डीबी |
| crosstalk | B 70 डीबी |
| पीडीएल | B0.05 डीबी |
| WDL | ≤0.25 डीबी |
| TDL | ≤0.25 डीबी |
| repeatability | ≤0.02 डीबी |
| जीवन काल | > १०7 |
| स्विचिंग टाइम | ≤8 एमएस (आसन्न चैनल) |
| ऑप्टिक पावर | W500 mW |
| योजक | एफसी / पीसी |
| नियंत्रण विधा | टीटीएल |
| काम कर रहे बिजली की आपूर्ति | 5 वी / 500 एमए |
| उत्पाद का आकार | 135 x 64 x 46 |
| परिचालन तापमान | -20 ℃ से +70 ℃ |
| परिचालन तापमान | -40 ℃ से +85 ℃ |
नोट: 1. अनुकूलन उपलब्ध है।
पिन विनिर्देशों
| DB-15 पुरुष कनेक्टर | |||
| पिन नं। | मैं / ओ | संकेत | विवरण |
| 2 | इनपुट | D0 |
D0 ~ D5 चैनल चयन Bit0 ~ Bit5 है, D0 कम है, D5 उच्च है |
| 3 | इनपुट | डी 1 | |
| 4 | इनपुट | डी 2 | |
| 5 | इनपुट | डी 3 | |
| 6 | इनपुट | D4 | |
|
1 1 |
इनपुट |
रीसेट |
TTL, चैनल के लिए निम्न स्तर रीसेट 0. उच्च स्तर का मतलब है कि चैनल चयन बिट प्रभावी हैं। |
| 7 | बाहर | तैयार | TTL, रेडी (उच्च = तैयार नहीं, कम = तैयार) |
| 8 | बाहर | त्रुटि | TTL, त्रुटि या विफलता, (उच्च = त्रुटि, कम = कोई त्रुटि नहीं) |
| 1,9 | शक्ति | GND | भूमि |
| 12 | शक्ति | VCC1 | 5.0 500 5% VDC मोटर विद्युत आपूर्ति (अधिकतम 500mA) |
| 15 | शक्ति | VCC2 | 5.0 50 5% VDC सर्किट बिजली की आपूर्ति (अधिकतम 50mA) |
| 4,6,7,8,10,13,14 | एनसी | एनसी | रिक्ति |

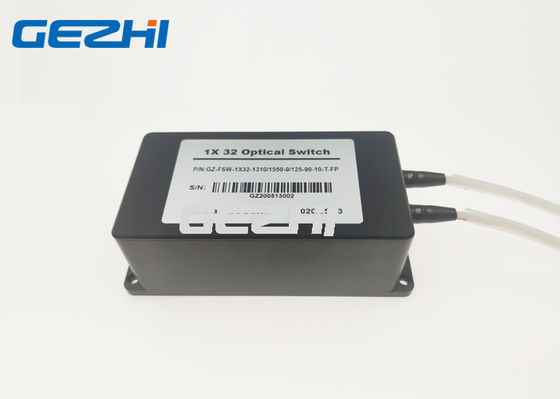

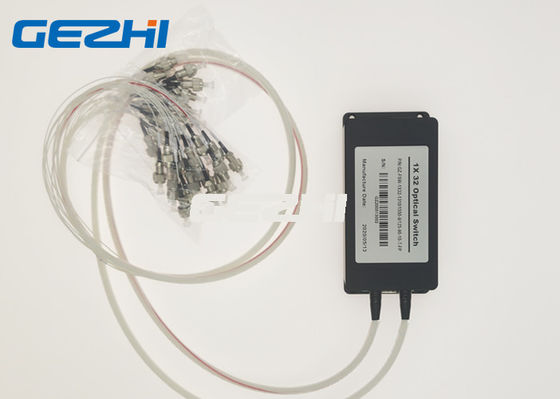

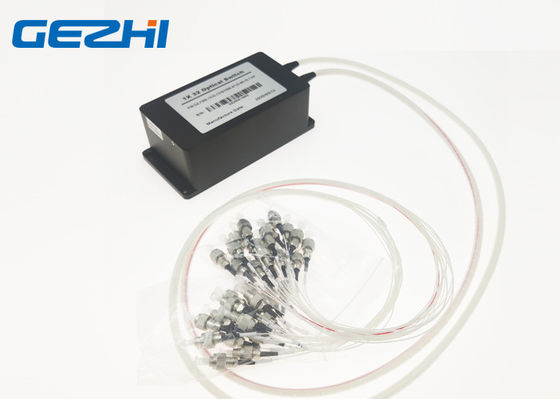

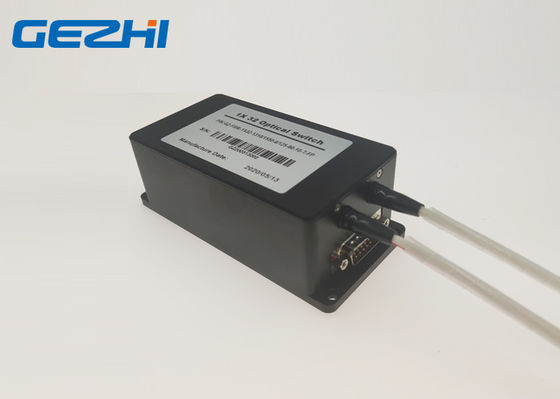

1x32 ऑप्टिकल स्विच तस्वीर
विडियो
|
