| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | GZ-FSW-D2x2-मैं |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |

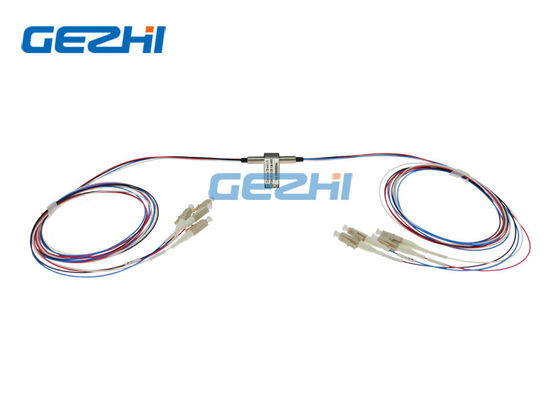

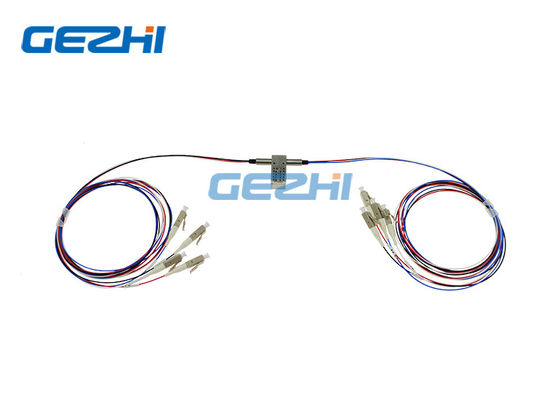

4x4 औद्योगिक प्रकार मैकेनिकल फाइबरऑप्टिक स्विच
GEZHI फोटोनिक्स कं, लिमिटेड के 4x4 औद्योगिक प्रकार के मैकेनिकल फाइबरऑप्टिक स्विच, अल्ट्रा कम नुकसान और क्रॉसस्टॉक को प्राप्त करने के लिए फाइबर-टू-फाइबर प्रौद्योगिकी का उपयोग करता है।यह 10 / 1Gbps फाइबर गिगाबिट ईथरनेट नेटवर्क के लिए एक घटक है।यह सभी द्वि-दिशात्मक सुरक्षा स्विचिंग अनुप्रयोगों के लिए उपयुक्त है।4x4 औद्योगिक फाइबरऑप्टिक स्विच आपके नेटवर्क पर उत्कृष्ट प्रदर्शन प्रदान करता है और कॉम्पैक्ट और प्रतिस्पर्धी लागत के फायदे रखता है।
|
विशेषताएं कम प्रविष्टि नुकसान बहुत बढ़िया दोहराव |
अनुप्रयोग अतिरेक स्विचिंग ऑप्टिकल ऐड-ड्रॉप मल्टीप्लेक्स फाइबर नेटवर्क की पुनर्संरचना और बहाली |
विशिष्टता
| नमूना | इकाई | GZ-FSW-D2x2 | ||
| Operatingwavelength | एनएम | 850 ± 40/1300 ± 40 | 1260 ~ 1620 | |
| तरंग दैर्ध्य | एनएम | 850 और 1300 | 1310 और 1550 | |
| निविष्टी की हानि | डीबी | टाइप: 1.2 मैक्स: 1.7 | ||
| हारकर लौटा | डीबी | MM30 SM≥50 | ||
| क्रॉस टॉक | डीबी | MM35 SM≥55 | ||
| पीडीएल | डीबी | ≤0.05 | ||
| WDL | डीबी | ≤0.25 | ||
| TDL | डीबी | ≤0.25 | ||
| repeatability | डीबी | ≤ ± 0.02 | ||
| वोल्टेज | v | 3.0 या 5.0 or 0.5 | ||
| परिचालन जीवन | समय | ≥107 | ||
| स्विच समय | एमएस | ≤8 | ||
| ताकत सम्भालना | मेगावाट | ≤500 | ||
| परिचालन तापमान | ℃ | -40 ~ + 85 | ||
| भंडारण तापमान | ℃ | -40 ~ + 85 | ||
| आकार | मिमी | 27.0 × 12 × 8.2 | 28.5 × 12.6 × 8.7 | |
| नोट: 1 ऑपरेटिंग तापमान और एसओपी के भीतर।2 कनेक्टर्स को छोड़कर। | ||||
पिंस
| प्रकार | राज्य | ऑप्टिकल रूट | बिजली से चलने वाली गाड़ी | स्थिति संवेदक | ||||||
| डी 2 × 2 | पिन १ | पिन ५ | पिन ६ | पिन १० | पिन 2-3 | पिन 3-4 | पिन 7-8 | 8-9 पिन करें | ||
| latching | ए | P1-P2, P3-पी 4 | - | - | GND | V + | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| P1'-P2 ', P3'-पी 4' | ||||||||||
| बी | पी 1-पी 4, पी 3-P2 | V + | GND | - | - | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
| P1'-पी 4 ', P3'-P2' | ||||||||||
| गैर latching | ए | P1-P2, P3-पी 4 | - | - | - | - | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| P1'-P2 ', P3'-पी 4' | ||||||||||
| बी | पी 1-पी 4, पी 3-P2 | |||||||||
आदेश की जानकारी
GZ-D2x2-xxx-xxx-xxx-xx
| मोड | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
| एस = एस.एम. एम = एम.एम. |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm एक्स = दूसरों |
3 = 3V 5 = 5V |
एल = latching एन = गैर- लाचिंग |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 एक्स = दूसरों |
25 = 250um 90 = 900um 20 = 2.0 मिमी 30 = 3.0 मिमी एक्स = दूसरों |
1 = 1m 2 = 1.5m एक्स = दूसरों |
0 = कोई नहीं एक्स = दूसरों |
विडियो
|
|
