| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | जीजेड-1x1-13/15 |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन |

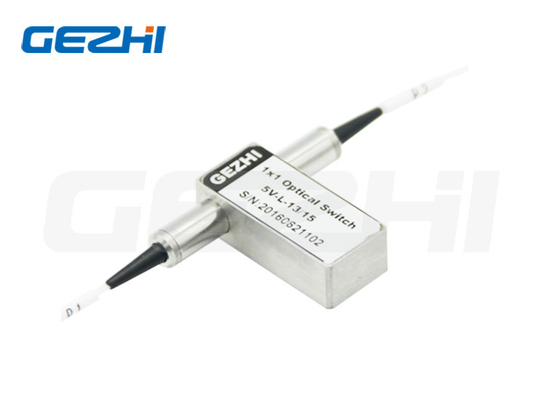

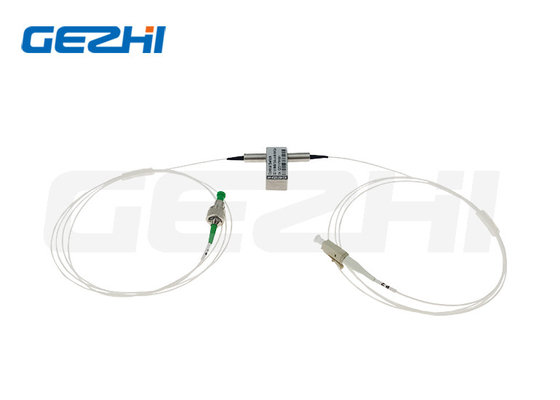

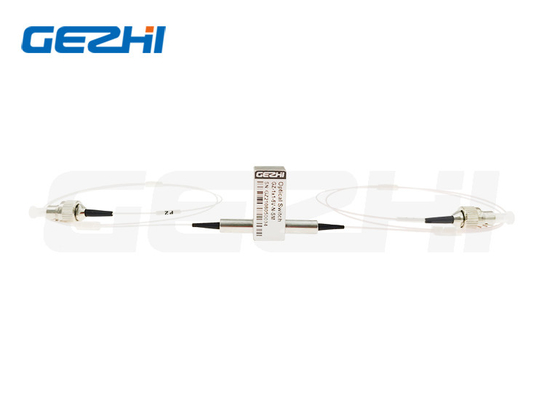

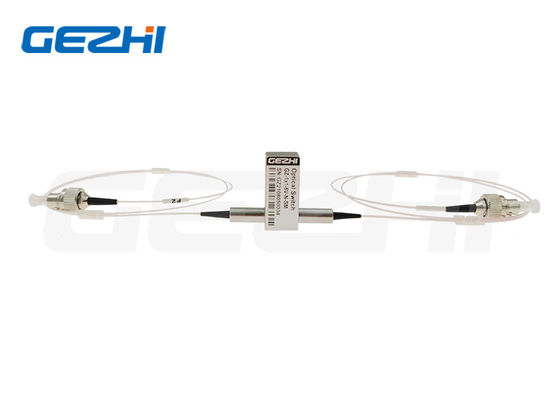

अवरुद्ध लचिंग मैकेनिकल ऑप्टिकल स्विच 1310nm LC UPC APC 3V 5V 500mW
1x1 ऑप्टिकल स्विच
गीजी 1x1 ऑप्टो-मैकेनिकल द्विदिश फाइबर ऑप्टिक स्विच 1 इनकमिंग ऑप्टिकल सिग्नल को 1 आउटपुट फाइबर में पुनर्निर्देशित करके ऑप्टिकल चैनलों को जोड़ता है।यह एक ऑप्टो-मैकेनिकल विन्यास का उपयोग करके प्राप्त किया जाता है और एक विद्युत नियंत्रण संकेत के माध्यम से सक्रिय किया जाता हैस्विच में विद्युत स्थिति सेंसर एकीकृत हैं।
पतली फिल्म फिल्टर तकनीक पर आधारित जो प्रकाश पैच को बदलने का एक मजबूत तरीका प्रदान करता है,इस श्रृंखला के उत्पादों में अत्यधिक सरल प्लेटफॉर्म कॉन्फ़िगरेशन है जो उच्च विश्वसनीयता और कम उत्पादन लागत प्रदान करता है।यह उपन्यास डिजाइन गतिशील भाग की स्थिति संवेदनशीलता को काफी कम करता है, अभूतपूर्व उच्च स्थिरता के साथ-साथ एक बेजोड़ कम लागत प्रदान करता है।
ऑप्टिकल मार्ग
यांत्रिक चित्र
विशेषताएं
चैनल अवरुद्ध करना
विनिर्देश
| पैरामीटर | विनिर्देश | इकाई |
| ऑपरेटिंग तरंग दैर्ध्य | 1260 ~ 1620 (SM) | एनएम |
| सम्मिलन हानि | ≤1.0 | डीबी |
| तरंग दैर्ध्य पर निर्भर हानि | ≤0.25 | डीबी |
| ध्रुवीकरण पर निर्भर हानि | ≤0.05 | डीबी |
| तापमान पर निर्भर हानि | ≤0.20 | डीबी |
| रिटर्न हानि | SM≥50 | डीबी |
| क्रॉस टॉक | SM≥55 | डीबी |
| समय स्विच करें | ≤8 | एमएस |
| पुनरावृत्ति | ≤±0.02 | डीबी |
| स्थायित्व | ≥107 | समय |
| ऑपरेटिंग वोल्टेज | 3 या 5 | वी |
| स्विच प्रकार | नॉन-लॉकिंग/लॉकिंग | |
| परिचालन तापमान | -20~+70 | °C |
| भंडारण तापमान | -40~+85 | °C |
| ऑप्टिकल पावर | ≤ 500 | mW |
| आयाम | 27.0L×12.5W×8.4H | मिमी |

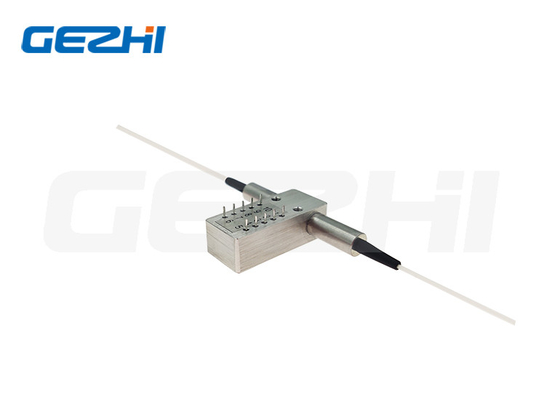

पिन
| प्रकार | ऑप्टिकल मार्ग | विद्युत ड्राइव | राज्य सेंसर | ||||||
| 1×1 | पिन 1 | पिन 5 | पिन 6 | पिन 10 | पिन 2-3 | पिन 3-4 | पिन 7-8 | पिन 8-9 | |
| नॉन-लॉकिंग | CUT | -- | -- | -- | -- | बंद करना | खुला | खुला | बंद करना |
| पी1-पी2 | वी+ | -- | -- | जीएनडी | खुला | बंद करना | बंद करना | खुला | |
| लटकाना | CUT | -- | -- | जीएनडी | -- | बंद करना | खुला | खुला | बंद करना |
| पी1-पी2 | वी+ | जीएनडी | -- | -- | खुला | बंद करना | बंद करना | खुला | |
आदेश की जानकारी
GZ-1×1-13/15
| मोड | तरंगदैर्ध्य | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर का प्रकार | फाइबर व्यास | फाइबर की लंबाई | कनेक्टर |
| S=SM एम=एमएम |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=अन्य |
3=3V 5=5V |
L=लॉचिंग N=नॉन-लॉकिंग |
5=50/125 6=62.5/125 9=9/125 X=अन्य |
25=250um 90=900um 20=2.0 मिमी 30=3.0 मिमी X=अन्य |
1=1m 2=1.5m X=अन्य |
0=कोई नहीं X=अन्य |
विडियो
|
|
