| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | GZ-1x4T-13/15 |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन |

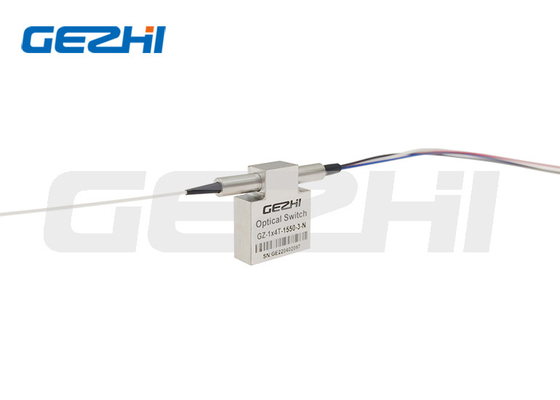

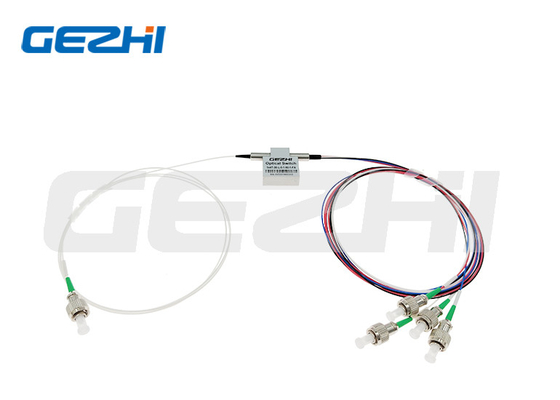

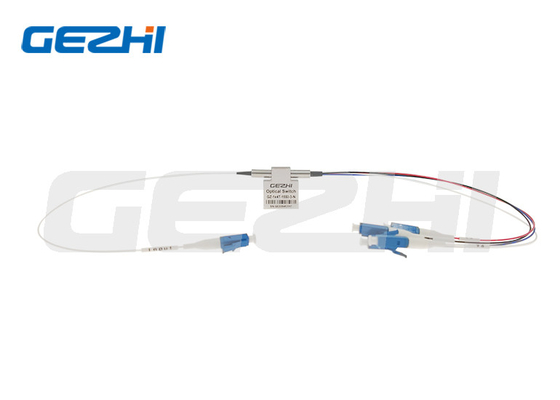

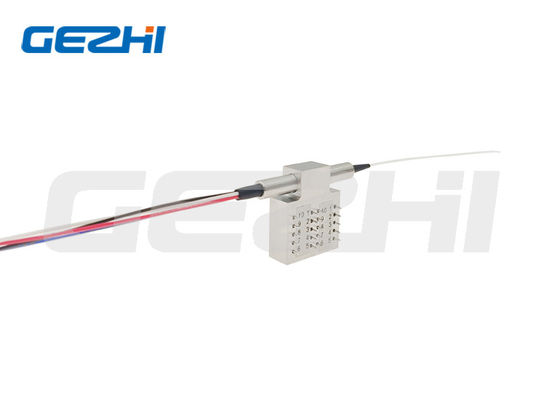

GEZHI सीरीज 1x4 T टाइप फाइबर ऑप्टिकल स्विच आउटपुट फाइबर में आने वाले ऑप्टिकल सिग्नल को निर्देशित या अवरुद्ध करके ऑप्टिकल चैनल को जोड़ता है।ड्राइव सिग्नल बंद होने के बाद एक लैचिंग संस्करण चयनित ऑप्टिकल पैच को संरक्षित करता है, जबकि गैर-लैचिंग संस्करण बिजली बंद होने पर खुली या बंद स्थिति में डिफ़ॉल्ट होता है।इस 1x4 मैकेनिकल ऑप्टिकल स्विच में एकीकृत विद्युत स्थिति संवेदक है।इसकी आधारित उन्नत डिजाइन महत्वपूर्ण रूप से चलती भाग स्थिति संवेदनशीलता को कम करने के लिए, और उच्च स्थिरता, विश्वसनीयता और कम सम्मिलन हानि के साथ।
|
अनुप्रयोग चैनल ब्लॉकिंग विन्यास योग्य जोड़ें/छोड़ें
सिस्टम मॉनिटरिंग
उपकरण
|
विशेषताएँ फेल-सेफ लैचिंग बेजोड़ कम लागत एपॉक्सी मुक्त ऑप्टिकल पथ |
विनिर्देश
| 1x4टी प्रकारबदलना | इकाई | ठेठ |
| ऑपरेशन वेवलेंथ | एनएम | 850 एनएम, 1310/1490/1550 एनएम, 1060 |
| निविष्ट वस्तु का नुकसान1 | डीबी | <0.8 |
| वेवलेंथ डिपेंडेंट लॉस | डीबी | <0.2 |
| ध्रुवीकरण निर्भर नुकसान | डीबी | <0.2 |
| हारकर लौटा | डीबी | एसएम: >55 एमएम:>40 |
| क्रॉस टॉक | डीबी | एसएम: >55 एमएम:>40 |
| स्विचिंग टाइम | एमएस | विशिष्ट: 4 अधिकतम: 10 |
| repeatability | डीबी | <± 0.02 |
| सहनशीलता | साइकिल | > 10 मिलियन |
| स्विचिंग प्रकार | लैचिंग / नॉन-लैचिंग | |
| ऑप्टिकल पावर हैंडलिंग | - | 500mW, 1W, 2W, 5W, 10W, |
| ऑपरेटिंग वोल्टेज | ग्राम रक्षा समिति | 3 वी या 5 वी |
| परिचालन तापमान | ℃ | -5~+70 |
| भंडारण तापमान | ℃ | -40~+85 |
| फाइबर प्रकार | / | एसएम/एमएम फाइबर |
| पैकेज आयाम | मिमी | 27L x 23W x 8.2H |
मार्ग राज्य
आयाम
आदेश की जानकारी
| प्रकार | वेवलेंथ | नियंत्रण मॉडल | वोल्टेज | शक्ति | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
| 14टी=1x4 |
780 = 780 एनएम 980 = 980 एनएम 850 = 850 एनएम 1310 = 1310 एनएम 1550 = 1550 एनएम 13/15=1310/1550 एनएम एस = निर्दिष्ट करें
|
एल = लैचिंग N=नॉन-लैचिंग |
3=3वी 5=5वी |
05=500mW 01=1डब्ल्यू 02=2डब्ल्यू 05=5डब्ल्यू 10 = 10 डब्ल्यू एस = निर्दिष्ट करें
|
एसएम = एसएमएफ-28 एम 5 = एमएम 50/125 एम6=एमएम 62.5/125 एस = निर्दिष्ट करें
|
25=250उम 09=900उम एस = निर्दिष्ट करें
|
05 = 0.5 मी 10=1मी 15 = 1.5 मी एस = निर्दिष्ट करें
|
00=कोई नहीं एफपी = एफसी/यूपीसी एफए = एफसी / एपीसी एसपी=एससी/यूपीसी एसए=एससी/एपीसी एसटीपी=एसटी/यूपीसी एसटीए=एसटी/एपीसी एलपी=एलसी/यूपीसी एलए = एलसी/एपीसी एस = निर्दिष्ट करें
|
|
|
