| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | D2x2B-SM-13/15-5N |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

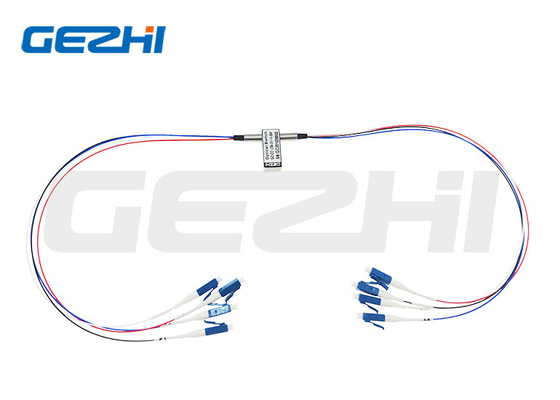

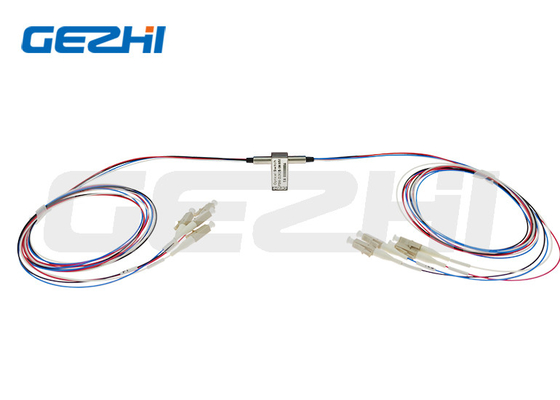

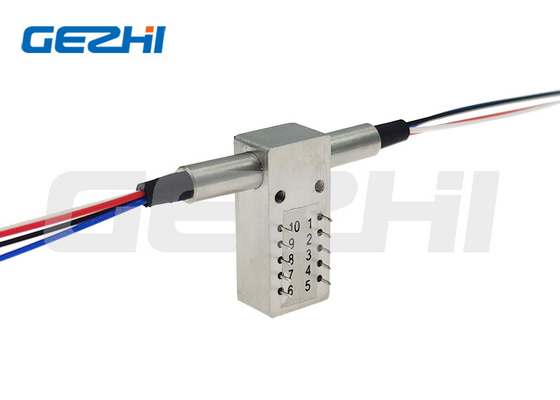

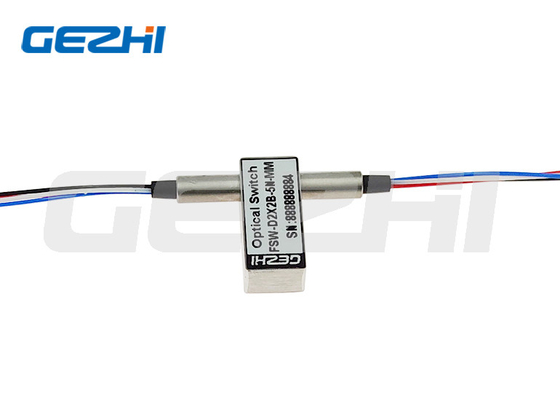

डुअल 2x2 बाईपास ऑप्टो-मैकेनिकल ऑप्टिकल स्विच
(4x4 फाइबर ऑप्टिकल स्विच)
विवरण
GEZHI फोटोनिक्स डुअल 2x2B सिंगल-मोड या मल्टी-मोड मैकेनिकल ऑप्टिकलस्विच ऑप्टिकल चैनलों को चयनित आउटपुट फाइबर में आने वाले ऑप्टिकल सिग्नल को पुनर्निर्देशित करके जोड़ता है।यह एक पेटेंट लंबित ऑप्टो-मैकेनिकल मालिकाना कॉन्फ़िगरेशन का उपयोग करके प्राप्त किया जाता है और एक विद्युत नियंत्रण संकेत के माध्यम से सक्रिय किया जाता है।
GEZHI का डुअल 2x2B (D2x2B) SM या MM मैकेनिकल ऑप्टिकल स्विच सिंगलमोड 1310/1550nm और मल्टीमोड 850nm वेवलेंथ पर सभी तरंग दैर्ध्य का समर्थन करता है, यह अल्ट्रा-उच्च विश्वसनीयता, कम प्रविष्टि हानि, तेज स्विचिंग गति के साथ-साथ द्वि-दिशात्मक प्रदर्शन प्रदान करता है।ऑप्टिकल स्विच का व्यापक रूप से ऑप्टिकल नेटवर्क, सुरक्षा, ट्रांसमीटर और रिसीवर संरक्षण, नेटवर्क टेस्ट सिस्टम और इंस्ट्रुमेंटेशन के लिए उपयोग किया जाता है।
|
विशेषताएँ लो क्रॉस टॉक, लो इंसर्शन लॉसवाइड ऑपरेटिंग वेवलेंथ रेंजसीम-सील पैकेजअत्यधिक स्थिर और विश्वसनीयऑप्टिकल पथ पर एपॉक्सी मुक्तसिंगल मोड या मल्टीमोड वैकल्पिकफेल-सेफ लैचिंग और नॉन-लैचिंग |
अनुप्रयोग नेटवर्क स्विचिंगसिस्टम निगरानीमॉड्यूल और सिस्टम एकीकरणमेट्रोपॉलिटन एरिया नेटवर्क (मैन)नेटवर्क सुरक्षा और बहालीइंस्ट्रूमेंटेशन, परीक्षण और माप |
तकनीकी पारेमीटर
| नमूना | इकाई | GZ-FSW-D2x2B | |
| आपरेटिंग वेवलेंथ | एनएम | 850 ± 40/1300 ± 40 | 1260 ~ 1620 |
| तरंग दैर्ध्य | एनएम | 850 और 1300 | 1310 और 1550 |
| निविष्ट वस्तु का नुकसान | डीबी | टाइप: 1.0 मैक्स: 1.5 | |
| हारकर लौटा | डीबी | MM≥30 SM≥50 | |
| क्रॉस टॉक | डीबी | MM≥35 SM≥55 | |
| पीडीएल | डीबी | ≤0.05 | |
| डब्ल्यूडीएल | डीबी | ≤0.25 | |
| टीडीएल | डीबी | ≤0.25 | |
| repeatability | डीबी | ≤ ± 0.02 | |
| वोल्टेज | वि | 3.0 या 5.0±0.5 | |
| परिचालन जीवन | समय | ≥107 | |
| स्विच समय | एमएस | ≤8 | |
| सत्ता चलाना | मेगावाट | ≤500 | |
| परिचालन तापमान | ℃ | -20 ~ + 70 | |
| भंडारण तापमान | ℃ | -40 ~ + 85 | |
| फाइबर का रंग |
P1, P1': काला P2, P2': लाल P3,P3':नीला P4,P4':सफ़ेद |
||
| आकार | मिमी | 27.0×12.0×8.2 | |
| नोट: 1 ऑपरेटिंग तापमान और एसओपी के भीतर।2 कनेक्टर्स को छोड़कर। | |||
विडियो
|
|
