| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | GZ-FSW-2x4 फाइबर ऑप्टिकल स्विच |
| एमओक्यू: | 1pc |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |
परिचय
GZ-FSW-2x4 ऑप्टिकल स्विच एक प्रकार का प्रकाश पथ नियंत्रण उपकरण है, एक नियंत्रण प्रकाश पथ और प्रकाश पथ को परिवर्तित करता है। ऑप्टिकल संचार अनुप्रयोगों में महत्वपूर्ण भूमिका निभाता है।ऑप्टिकल स्विच मुख्य रूप से ऑप्टिकल ट्रांसमिशन सिस्टम मल्टीप्लेक्स निगरानी में प्रयोग किया जाता है, लैन कैसे प्रकाश/प्रकाश डिटेक्टर स्वचालित विनिमय और ऑप्टिकल सेंसर ऑप्टिकल परीक्षण प्रणाली में बहु-बिंदु गतिशील निगरानी प्रणाली ऑप्टिकल फाइबर, ऑप्टिकल उपकरणों के लिए,नेटवर्क और फील्ड इंजीनियरिंग केबल परीक्षणसमायोज्य के साथ ऑप्टिकल डिवाइस। बटन के साथ RS-232 इंटरफ़ेस नियंत्रण मॉड्यूल के साथ, मॉड्यूल ऑप्टिकल पथ चयन के लिए पीसी सॉफ्टवेयर के माध्यम से कर सकते हैं।
लौह पदार्थ
1बेजोड़ कम लागत
2. कम ऑप्टिकल विकृतियाँ
3उच्च अलगाव
4उच्च विश्वसनीयता
5.इपॉक्सी मुक्त ऑप्टिकल पथ
6. प्रकाश पथ स्विच बटन नियंत्रण
आवेदन
1. रिंग नेटवर्क
2ऑप्टिकल नेटवर्क में रिमोट मॉनिटरिंग
3फाइबर ऑप्टिकल घटक का परीक्षण
विनिर्देश
| पैरामीटर | पैरामीटर मान |
| मॉडल | GZ-FSW-2X4 |
| सम्मिलन हानि | प्रकारः0.5 डीबी अधिकतम:1.0 डीबी |
| तरंग दैर्ध्य सीमा | 1260 से 1650 एनएम |
| परीक्षण तरंग दैर्ध्य | 1310/1550 एनएम |
| फाइबर का प्रकार | SM, 9/125um ((SMF-28) |
| रिटर्न हानि | ≥50 डीबी |
| क्रॉसस्टॉक | ≥ 70 डीबी |
| पीडीएल | ≤0.05 डीबी |
| डब्ल्यूडीएल | ≤0.25 डीबी |
| टीडीएल | ≤0.25 डीबी |
| पुनरावृत्ति | ≤0.02 डीबी |
| जीवनकाल | ≥10 |
| स्विच करने का समय | 8 एमएस (अजीब चैनल) |
| ऑप्टिक शक्ति | ≤ 500 mW |
| कनेक्टर | एलसी/पीसी |
| नियंत्रण मोड | टीटीएल |
| कार्य शक्ति आपूर्ति | 5V/100 mA |
| परिचालन तापमान | -40 °C से +85 °C |
| आयाम | (L) 104.0×(W) 120×(H) 28±0.2 मिमी |
आयाम

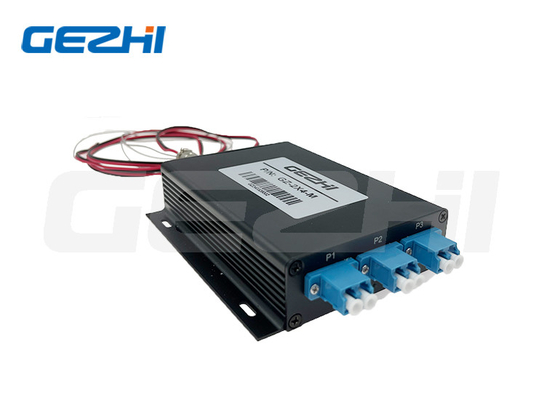

पी1 कनेक्टरः ऑप्टिकल स्विच चैनल आम
P2 कनेक्टर: ऑप्टिकल स्विच चैनल 1
P3 कनेक्टरः ऑप्टिकल स्विच चैनल 2"
संकेतक प्रकाश 1: पावर लाइट
संकेतक प्रकाश 2: चैनल 1 संकेतक प्रकाश, यह संकेत देने के लिए प्रकाश चालू है कि P1 P2 से गुजरता है
संकेतक प्रकाश 3: चैनल 2 संकेतक प्रकाश, प्रकाश यह संकेत देने के लिए कि P1 P3 से गुजरता है
GX12-3:1 +5V है, 2 GND है, 3 नियंत्रण पिन है (उच्चः P1-P2, निम्नः P1-P3)
ऑप्टिकल मार्ग
चित्रण
विडियो
|
|
