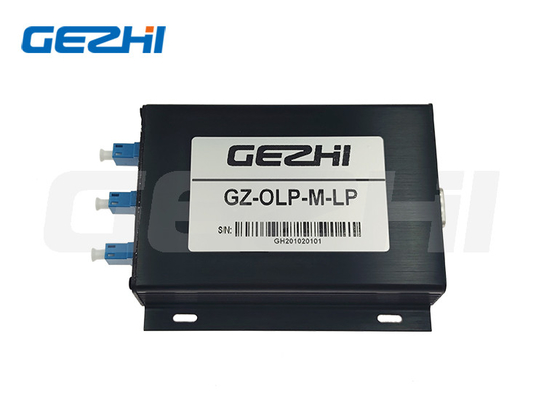

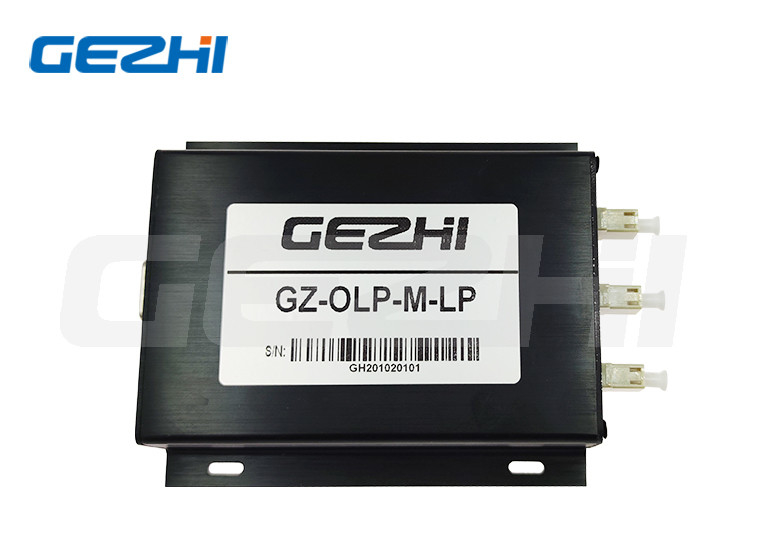

1260~1650nm ऑप्टिकल लाइन प्रोटेक्शन मॉड्यूल,RS-232 सीरियल पोर्ट,LC/UPC

अवलोकन

GZ-OLP-M-LP ऑप्टिकल फाइबर सुरक्षा मॉड्यूल एक मुख्य फाइबर और स्टैंडबाय ऑप्टिकल फाइबर गलती स्वचालित प्रकाश पथ स्विचिंग मॉड्यूल है, मॉड्यूल एक ही समय में मुख्य फाइबर और स्टैंडबाय फाइबर की निगरानी करता है,जब मुख्य ऑप्टिकल फाइबर पावर सिग्नल सेट मूल्य से नीचे है और स्टैंडबाय ऑप्टिकल फाइबर सिग्नल सामान्य है, मॉड्यूल स्वचालित रूप से स्टैंडबाय ऑप्टिकल फाइबर के लिए ऑप्टिकल पथ स्विच करता है;जब स्टैंडबाय ऑप्टिकल फाइबर के लिए पावर सिग्नल सेट मूल्य से नीचे है और मुख्य ऑप्टिकल फाइबर सिग्नल सामान्य है,मॉड्यूल मुख्य ऑप्टिकल फाइबर के लिए स्वचालित स्विचिंग ऑप्टिकल पथ;मॉड्यूल RS-232 सीरियल पोर्ट संचार का समर्थन करता है, समझौते या क्वेरी मॉड्यूल जानकारी द्वारा स्थापित किया जा सकता है।

लौह पदार्थ
•चैनल कम सम्मिलन हानि और उच्च स्थिरता
•मुख्य ऑप्टिकल फाइबर और स्टैंडबाय ऑप्टिकल फाइबर ऑप्टिकल पावर के आकार की वास्तविक समय की निगरानी।

•ऑप्टिकल फाइबर मुख्य / स्टैंडबाय स्विच स्वचालित रूप से।

•आरएस-232 सीरियल पोर्ट संचार का समर्थन करता है

योजनाबद्ध आरेख

विनिर्देश

पैनल का वर्णन

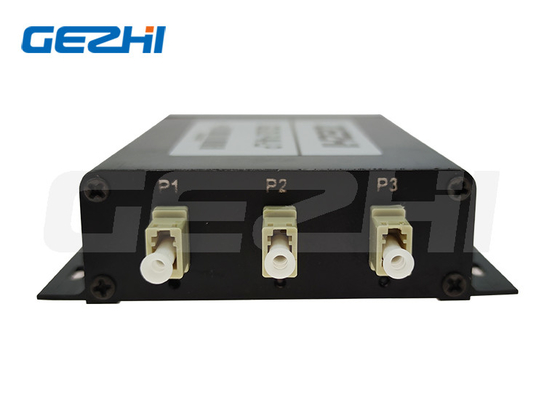

कनेक्टर 1: ऑप्टिकल फाइबर कनेक्टर (सामान्य पोर्ट)
कनेक्टर 2: ऑप्टिकल फाइबर कनेक्टर (मुख्य फाइबर)
कनेक्टर 3: ऑप्टिकल फाइबर कनेक्टर (स्टैंडबाय फाइबर)
सूचक प्रकाश 1: जब सूचक प्रकाश हरा होता है, तो मॉड्यूल मुख्य ऑप्टिकल फाइबर के रूप में कार्य करता है; जब यह लाल होता है, तो मॉड्यूल स्पेयर ऑप्टिकल फाइबर के रूप में कार्य करता है।
संकेतक प्रकाश 2: जब संकेतक प्रकाश हरा होता है, तो मुख्य फाइबर संकेत सामान्य होता है; जब यह लाल होता है, तो मुख्य फाइबर संकेत खराब होता है
सूचक प्रकाश 3: जब सूचक प्रकाश हरा होता है, तो स्टैंडबाय फाइबर सिग्नल सामान्य होता है; जब यह लाल होता है, तो स्टैंडबाय फाइबर सिग्नल खराब होता है

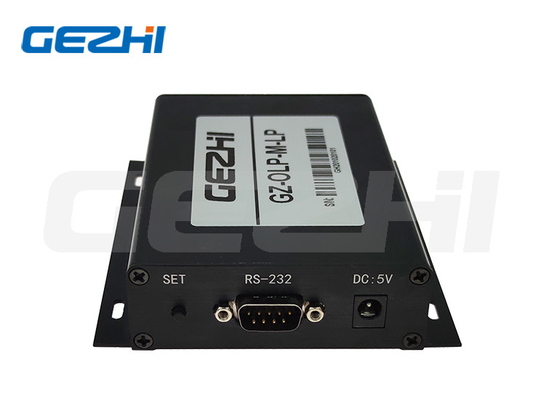

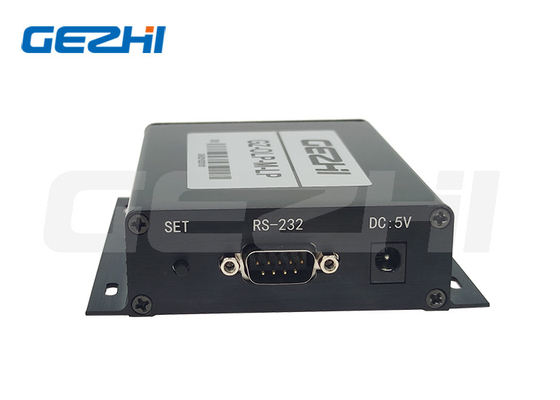

SET: कुंजी का उपयोग मुख्य फाइबर और स्टैंडबाय फाइबर के बीच स्विच करने के लिए किया जाता है
RS-232: सीरियल संचार इंटरफ़ेस;
बिजलीःपावर इंटरफ़ेस ((5V/500mA)

डिफ़ॉल्ट सेटिंग
•RS-232:बाउड दर:9600; डाटा बिट्स:8 बिट्स; स्टॉप बिट्सः 1 बिट्स; पैरिटी बिट्सः कोई नहीं; •ऑप्टिकल पावर स्विचिंग वैल्यूः -35dBm
SET:सेटिंग की अनुमति देता है

RS-232 पिन परिभाषा
