| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | D1x2 ऑप्टिकल स्विच |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

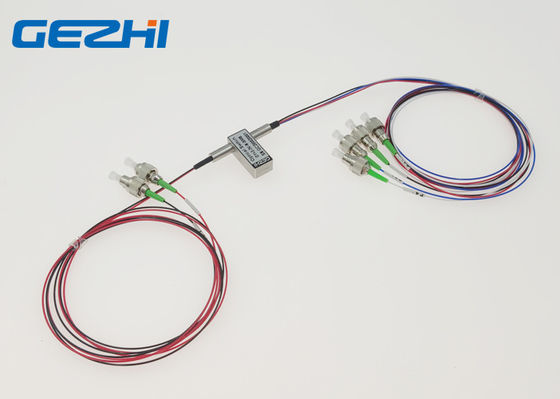

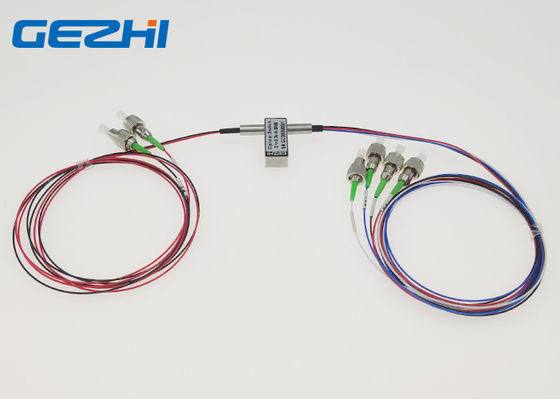

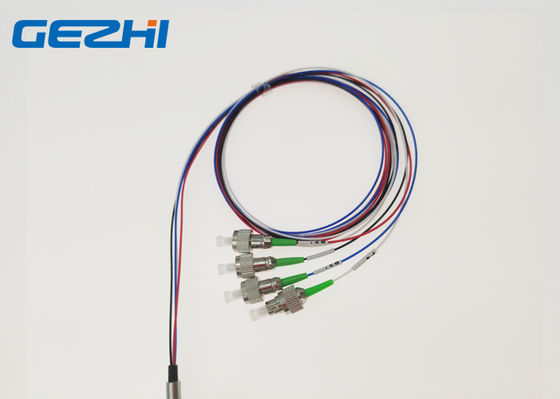

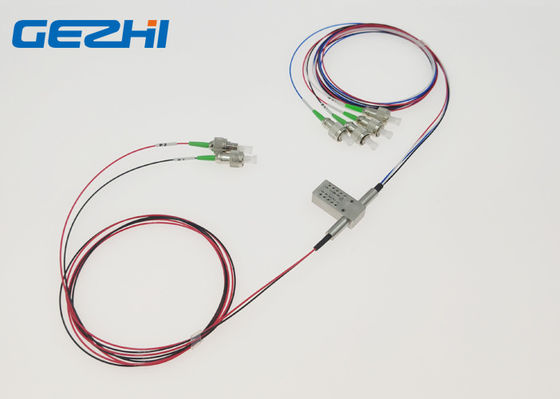

दोहरी 1x2 ऑप्टिकल स्विच 2x4 फाइबर ऑप्टिक स्विच 1310 और 1550nm 1 मीटर एफसी / एपीसी
GEZHI दोहरे 1x2 / 2x4 फाइबर ऑप्टिक स्विच छह तंतुओं और दो राज्यों द्वारा कॉन्फ़िगर होते हैं।यह FC / APC कनेक्टर और नॉन-लैच्ड 3V वोल्टेज, PCB म्यूटेबल के साथ कनेक्ट होता है।GEZHI Dual 1x2 / 2x4 फाइबर ऑप्टिक स्विच एक चयनित आउटपुट फाइबर में आने वाले ऑप्टिकल सिग्नल को पुनर्निर्देशित करके ऑप्टिकल चैनल को जोड़ता है।2x2 ऑप्टिकल स्विच आरएंडडी में प्रयोगशाला, मेट्रोपॉलिटन एरिया नेटवर्क और कॉन्फ़िगर करने योग्य ओएडीएम में अप्लाय है।
विशेषताएं
उच्च स्थिरता, उच्च विश्वसनीयता
कम प्रविष्टि नुकसान
वाइड वेवलेंथ रेंज
ऑप्टिकल पथ पर एपॉक्सी मुक्त
अनुप्रयोग
प्रयोगशाला में अनुसंधान एवं विकास
MAN (मेट्रोपॉलिटन एरिया नेटवर्क)
सिस्टम की निगरानी
विन्यास करने योग्य ओएडीएम
विशिष्टता
| नमूना | इकाई | GZ-FSW-D1x2 | |
| Operatingwavelength | एनएम | 850 ± 40/1300 ± 40 | 1260 ~ 1620 |
| तरंग दैर्ध्य | एनएम | 850 और 1300 | 1310 और 1550 |
| निविष्टी की हानि | डीबी | टाइप: 0.7 मैक्स: 1.0 | |
| हारकर लौटा | डीबी | MM30 SM≥50 | |
| क्रॉस टॉक | डीबी | MM35 SM≥55 | |
| पीडीएल | डीबी | ≤0.05 | |
| WDL | डीबी | ≤0.25 | |
| repeatability | डीबी | ≤ ± 0.02 | |
| वोल्टेज | v | 3.0 या 5.0 or 0.5 | |
| परिचालन जीवन | समय | ≥107 | |
| स्विच समय | एमएस | ≤8 | |
| ताकत सम्भालना | मेगावाट | ≤500 | |
| परिचालन तापमान | ℃ | -20 ~ 70 | |
| भंडारण तापमान | ℃ | -40 ~ + 85 | |
| आकार | मिमी | 27.0 × 12 × 8.2 | |
| नोट: 1 ऑपरेटिंग तापमान और एसओपी के भीतर।2 कनेक्टर्स को छोड़कर। | |||
अनुकूलन उपलब्ध है।
ऑप्टिकल मार्ग
पिंस
| प्रकार | राज्य | पिन परिभाषा | शक्ति | स्थिति जाँचना | ||||||
| D1x2 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| गैर latching | ए | P1- P3 ', P2-P4' | - | - | - | - | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| बी | पी 1-पी 1 ', P2-P2' | V + | - | - | GND | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
| latching | ए | P1- P3 ', P2-P4' | - | - | GND | V + | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| बी | पी 1-पी 1 ', P2-P2' | V + | GND | - | - | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
दोहरी 1x2 ऑप्टिकल स्विच ऑर्डर जानकारी
GZ-FSW-D1x2-xxx-xxx-xxx-xx
| मोड | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
|
एस = एस.एम. |
85 = 850nm |
3 = 3V |
एल = latching |
5 = 50/125 |
25 = 250um |
1 = 1m |
00 = कोई नहीं |
विडियो
|
|
