| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 1x3 ऑप्टिकल स्विच |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |

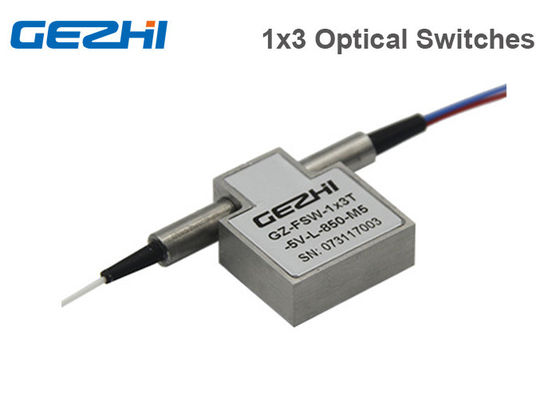

1x3 द्विदिश फाइबर ऑप्टिकल स्विच 3x1 नॉन-लैचिंग ऑप्टिकल स्विच
GEZHI फोटोनिक्स '1 × 3 टी टाइप मैकेनिकल फाइबर ऑप्टिकल स्विच (1 × 3 ऑप्टिकल स्विच) 1260nm ~ 1650nm या 850nm मल्टीमोड वेवलेंथ पर सभी तरंग दैर्ध्य का समर्थन करता है, यह कम सम्मिलन हानि, अल्ट्रा-उच्च विश्वसनीयता, तेज स्विचिंग गति के साथ-साथ द्वि- प्रदान करता है। दिशात्मक प्रदर्शन।फाइबर ऑप्टिकल स्विच व्यापक रूप से सुरक्षा, ऑप्टिकल नेटवर्क, ट्रांसमीटर और नेटवर्क टेस्ट सिस्टम, रिसीवर सुरक्षा और उपकरण के लिए उपयोग किया जाता है।
विशेषताएं
लघु स्विचिंग समय
लघु आकार, कॉम्पैक्ट डिजाइन
लो क्रॉस टॉक, लो इंसर्शन लॉस
द्वि-दिशात्मक ऑप्टिकल विरूपण
वाइड ऑपरेटिंग वेवलेंथ रेंज
अनुप्रयोग
प्रयोगशाला में अनुसंधान एवं विकास
मेट्रोपॉलिटन एरिया नेटवर्क
सिस्टम की निगरानी
नेटवर्क सुरक्षा और बहाली
परीक्षण, इंस्ट्रूमेंटेशन और माप
विशिष्टता
| 1 × 3 टी टाइप स्विच | इकाई | ठेठ |
| ऑपरेशन तरंग दैर्ध्य | एनएम | 850nm या 1310/1490 / 1550nm |
| निविष्टी की हानि | डीबी | <0.8 |
| तरंग दैर्ध्य निर्भर हानि | डीबी | <0.2 |
| ध्रुवीकरण निर्भर हानि | डीबी | <0.2 |
| हारकर लौटा | डीबी | एसएम:> 55 एमएम:> 40 |
| क्रॉस टॉक | डीबी | एसएम:> 55 एमएम:> 40 |
| स्विचिंग टाइम | एमएस | ठेठ: 4 मैक्स: 10 |
| repeatability | डीबी | <± 0.02 |
| सहनशीलता | साइकिल | > 10 मिलियन |
| स्विचिंग प्रकार | लैचिंग / नॉन-लैचिंग | |
| ऑप्टिकल पावर हैंडलिंग | मेगावाट | <500mW |
| ऑपरेटिंग वोल्टेज | ग्राम रक्षा समिति | 3 वी या 5 वी |
| परिचालन तापमान | ℃ | -5 ~ 70 |
| भंडारण तापमान | ℃ | -40 ~ + 85 |
| फाइबर प्रकार | / | एसएम / एमएम फाइबर |
| पैकेज आयाम | मिमी | 27L x 23W x 8.2H |
नोट: 1. अनुकूलन उपलब्ध है।
2. कनेक्टर के बिना निर्दिष्ट, और प्रति कनेक्टर में अतिरिक्त 0.2dB नुकसान जोड़ें।
बिजली
| विशेष विवरण | वोल्टेज | वर्तमान | प्रतिरोध |
| 5 वी लैचिंग | 4.5 ~ 5.5 वी | 22.2 (.2 10%) mA | 202.5 (.5 10%) ± |
| 5 वी नॉन-लैचिंग | 4.5 ~ 5.5 वी | 31 (± 10%) mA | 145 (± 10%)% |
| 3 वी लैचिंग | २. V ~ ३.३ वी | 33.3 (.3 10%) mA | 90 (± 10%)% |
| 3 वी नॉन-लैचिंग | २. V ~ ३.३ वी | 46.7 (.7 10%) mA | 64.2 (.2 10%) ± |
पिंस
ऑप्टिकल मार्ग
आयाम
आदेश की जानकारी
| एक्स | XX | एक्स | एक्स | एक्स | XX | एक्स | XX |
| मोड | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
|
एस = एस.एम. एम = एम.एम. |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm एक्स = दूसरों |
3 = 3V 5 = 5V |
एल = latching एन = गैर- लाचिंग |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 एक्स = दूसरों |
25 = 250um 90 = 900um 20 = 2.0 मिमी 30 = 3.0 मिमी एक्स = दूसरों |
1 = 1m 2 = 1.5m एक्स = दूसरों |
0 = कोई नहीं 1 = एफसी / पीसी 2 = एफसी / एपीसी 3 = अनुसूचित जाति / पीसी 4 = अनुसूचित जाति / एपीसी = 5 अनुसूचित जनजाति / पीसी 6 = अनुसूचित जनजाति / एपीसी 7 = नियंत्रण रेखा / पीसी 8 = नियंत्रण रेखा / एपीसी एक्स = दूसरों |
विडियो
|
|
