| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 2x2 फाइबरऑप्टिक स्विच |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |
2x2 बाईपास मैकेनिकल फाइबरऑप्टिक स्विच नॉन-लैचिंग एससी / यूपीसी कनेक्टर
GEZHI 2x2 बाईपास फाइबरटॉपिक स्विच एक चयनित आउटपुट फाइबर में आने वाले ऑप्टिकल सिग्नल को पुनर्निर्देशित करके ऑप्टिकल चैनल को जोड़ता है।यह एक पेटेंट लंबित ऑप्टो-मैकेनिकल मालिकाना कॉन्फ़िगरेशन का उपयोग करके प्राप्त किया जाता है और एक विद्युत नियंत्रण संकेत के माध्यम से सक्रिय होता है।स्विच अल्ट्रा-उच्च विश्वसनीयता और तेजी से स्विचिंग गति के साथ-साथ द्वि-दिशात्मक प्रदर्शन प्रदान करता है।2x2 बायपास फाइबरटॉपिक स्विच ऑप्टिकल नेटवर्किंग अनुप्रयोगों के लिए सही स्विचिंग समाधान हैं।
विशेषताएं
बेजोड़ कम लागत
कम प्रविष्टि नुकसान
उच्च चैनल अलगाव
अत्यधिक स्थिर और विश्वसनीय
एपॉक्सी फ्री ऑप्टिकल पथ
लैचिंग या नॉन-लैचिंग
अनुप्रयोग
ऑप्टिकल सिग्नल रूटिंग
ऑप्टिकल नेटवर्क सुरक्षा / बहाली
विन्यास योग्य ऑप्टिकल ऐड / ड्रॉप
ट्रांसमीटर और रिसीवर सुरक्षा
नेटवर्क टेस्ट सिस्टम
उपकरण
विशिष्टता
| पैरामीटर | GZ-FSW-2 × 2 बी | ||
| तरंग दैर्ध्य रेंज | एनएम | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| संचालन गतिमान | एनएम | 850/1300 | 1310/1490/1550/1625/1650 |
| निविष्टी की हानि | डीबी | टाइप: 0.8 मैक्स: 1.2 | टाइप: 0.6 मैक्स: 0.8 |
| हारकर लौटा | डीबी | MM30 SM≥50 | |
| crosstalk | डीबी | MM35 SM≥55 | |
| पीडीएल | डीबी | ≤0.05 | |
| WDL | डीबी | ≤0.25 | |
| TDL | डीबी | ≤0.25 | |
| repeatability | डीबी | ≤ ± 0.02 | |
| बिजली की आपूर्ति | v | 3.0 या 5.0 | |
| जीवन काल | बार | ≥107 | |
| स्विच का समय | एमएस | ≤8 | |
| पारेषण शक्ति | मेगावाट | ≤500 | |
| परिचालन तापमान | ℃ | -20 ~ 70 | |
| भंडारण तापमान | ℃ | -40 ~ + 85 | |
| वजन | जी | 16 | |
| आयाम | मिमी | (L) 27.0 × (W) 12.0 × (H) 8.2 अनुकूलन उपलब्ध है। | |
पिंस
| पैरामीटर | पिंस | बिजली से चलने वाली गाड़ी | स्थिति संवेदक | ||||||
| 2 × 2 बी | ऑप्टिकल पथ | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| गैर latching | पी 1-पी 3 | - | - | - | - | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| पी 1-पी 4, P2-पी 3 | V + | - | - | GND | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
| latching | पी 1-पी 3 | - | - | GND | V + | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| पी 1-पी 4 पी 2-पी 3 | V + | GND | - | - | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
ऑप्टिकल मार्ग
| स्थिति एक | स्थिति दो |
|
|
|
आदेश की जानकारी
GZ-2 × 2 बी
| मोड | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
| एस = एस.एम. एम = एम.एम. |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm एक्स = दूसरों |
3 = 3V 5 = 5V |
एल = latching एन = गैर- लाचिंग |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 एक्स = दूसरों |
25 = 250um 90 = 900um 20 = 2.0 मिमी 30 = 3.0 मिमी एक्स = दूसरों |
1 = 1m 2 = 1.5m एक्स = दूसरों |
0 = कोई नहीं 1 = एफसी / पीसी 2 = एफसी / एपीसी 3 = अनुसूचित जाति / पीसी 4 = अनुसूचित जाति / एपीसी = 5 अनुसूचित जनजाति / पीसी 6 = अनुसूचित जनजाति / एपीसी 7 = नियंत्रण रेखा / पीसी 8 = नियंत्रण रेखा / एपीसी |

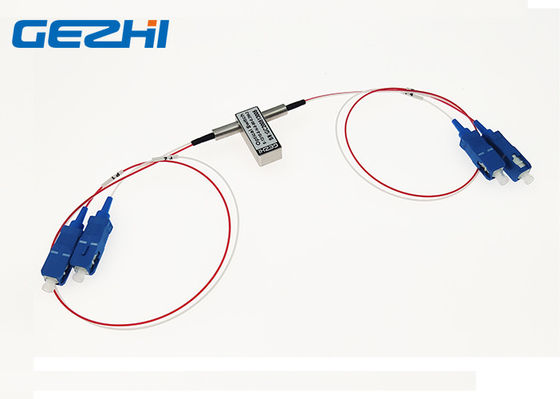

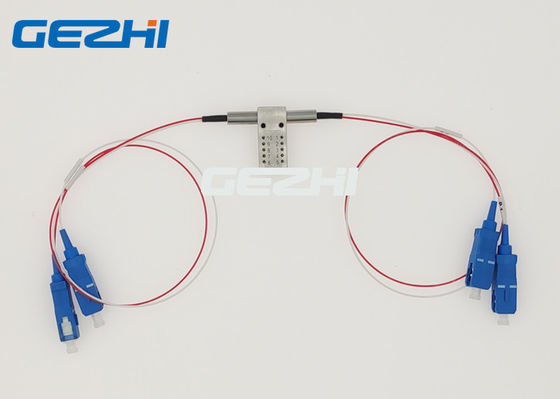

2x2 बाईपास फ़ाइबरटॉपिक स्विच तस्वीर
विडियो
|
|
