| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 1x2A ऑप्टिकल स्विच |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |

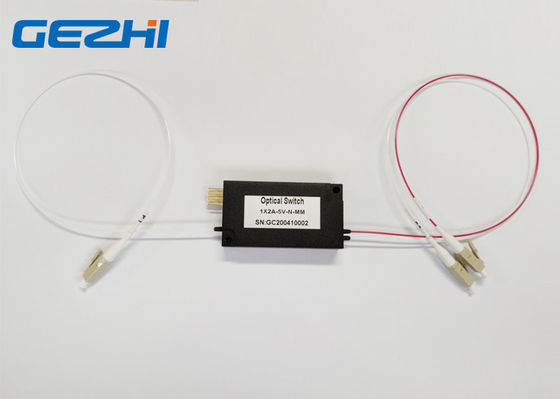

1x2A मल्टी मोड 850nm ऑप्टिकल स्विच नॉन-लैचिंग 5V मिनी मेटल केस के साथ
GEZHI 1x2A मल्टी मोड 850nm ऑप्टिकल स्विच पैकिंग एक मिनी धातु के मामले में और 4pins के साथ नियंत्रण।आइटम LC / PC कनेक्टर के साथ नॉन-लैचिंग वोल्टेज 5V है।अनुकूलित विनिर्देश उपलब्ध है।
विशेषताएं
कम प्रविष्टि नुकसान
तेज स्विचिंग स्पीड
सबसे छोटा आकार
उच्च ऑपरेटिंग तापमान
अनुप्रयोग
OADM
आदमी
सिस्टम की निगरानी
घटक परीक्षण
विशिष्टता
|
पैरामीटर |
GZ-FSW-1 × 2A | ||
| तरंग दैर्ध्य रेंज | एनएम | 850 13 40/1300। 40 | 1260 ~ 1650 |
| संचालन तरंग दैर्ध्य | एनएम | 850/1300 | 1310/1490/1550/1625/1650 |
| निविष्टी की हानि | डीबी | टाइप: 0.8 मैक्स: 1.2 | टाइप: 0.5 मैक्स: 1.0 |
| हारकर लौटा | डीबी | MM30 SM≥50 | |
| crosstalk | डीबी | MM35 SM≥55 | |
| पीडीएल | डीबी | ≤0.05 | |
| WDL | डीबी | ≤0.25 | |
| TDL | डीबी | ≤0.25 | |
| repeatability | डीबी | ≤ ± 0.02 | |
|
बिजली की आपूर्ति |
वी | 3.0 या 5.0 | |
| जीवन काल | समय | ≥107 | |
| स्विच का समय | एमएस | ≤8 | |
| पारेषण शक्ति | मेगावाट | ≤500 | |
| परिचालन तापमान | ℃ | 0 ~ + 70 या -40 ~ + 85 | |
| भंडारण तापमान | ℃ | -40 ~ + 85 | |
| आयाम | मिमी | (एल) 55 × (डब्ल्यू) 30 × (एच) 12.8 | |
नोट: 1. अनुकूलन उपलब्ध है।
2. कनेक्टर के बिना निर्दिष्ट, और प्रति कनेक्टर में अतिरिक्त 0.2dB नुकसान जोड़ें।
ऑप्टिकल मार्ग
| नियंत्रण मॉडल | बिजली से चलने वाली गाड़ी | स्थिति संवेदक | ऑप्टिकल पथ | ||
| पिन १ | पिन २ | पिन 3- पिन 4 | |||
| latching | V + | GND | खुला हुआ | P1-P2 | |
| GND | V + | बंद करे | पी 1-पी 3 | |
|
| गैर latching | V + | GND | बंद करे | पी 1-पी 3 | |
| GND | GND | खुला हुआ | P1-P2 | |
|
| विशेष विवरण | वोल्टेज | वर्तमान | प्रतिरोध |
| 5 वी लैचिंग | 4.5 ~ 5.5 | 36 ~ 44mA | 125Ω |
| 5 वी नॉन-लैचिंग | 4.5 ~ 5.5 | 25 ~ 31mA | 178Ω |
| 3 वी लैचिंग | 2.7 ~ 3.3 | 54 ~ 66mA | 50Ω |
| 3 वी नॉन-लैचिंग | 2.7 ~ 3.3 | 42 ~ 51mA | 65Ω |
1x2A ऑप्टिकल स्विच ऑर्डर जानकारी
GZ-FSW-1x2A-xxx-xxx-xxx-xx
| मोड | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
|
एस = एस.एम. |
85 = 850nm |
3 = 3V |
एल = latching |
5 = 50/125 |
25 = 250um |
1 = 1m |
00 = कोई नहीं |
विडियो
|
|
