| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 2x2 ड्रॉप ऑप्टिकल स्विच जोड़ें |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |
मिनी 2x2 फाइबर ऑप्टिक बाईपास ऑप्टिकल सिस्टम में जोड़ने या छोड़ने के लिए स्विच करता है
तोड़ने के लिए आसान फाइबर से बचने के लिए GEZHI मिनी 2x2 फाइबर ऑप्टिक बाईपास 2 मिमी केबल के साथ स्विच करता है।इसके 10pins के साथ जो PCB बोर्ड पर म्यूट कर सकता है।
2x2 ऑप्टिकल बाईपास स्विच को तेजी से स्थानीय नेटवर्किंग डिवाइस से मुख्य नेटवर्क को अलग करने के लिए बाईपास मोड पर सेट किया गया है।GEZHI विभिन्न प्रकार के ऑप्टिकल स्विच की आपूर्ति करता है जैसे 1x1, 1x2, 2x2, 1x3, 1x4, दोहरे 1x2, 2x2, 2x4, मल्टी-चैनल, 1x8, 1x16, 1x32 और उपकरण ऑप्टिकल स्विच या अनुकूलित ऑप्टिकल स्विच।
विशेषताएं
बेजोड़ कम लागत
कम प्रविष्टि नुकसान
अत्यधिक स्थिर और विश्वसनीय
उच्च चैनल अलगाव
लैचिंग या नॉन-लैचिंग
एपॉक्सी फ्री ऑप्टिकल पथ
अनुप्रयोग
उपकरण
ऑप्टिकल सिग्नल रूटिंग
नेटवर्क टेस्ट सिस्टम
विन्यास योग्य ऑप्टिकल ऐड / ड्रॉप
ट्रांसमीटर और रिसीवर सुरक्षा
ऑप्टिकल नेटवर्क सुरक्षा / बहाली

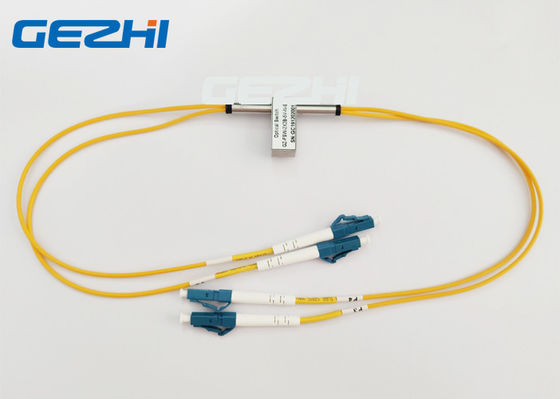

2x2 फाइबर ऑप्टिक बाईपास स्विच तस्वीर
विशिष्टता
| पैरामीटर | GZ-FSW-2 × 2 बी | ||
| तरंग दैर्ध्य रेंज | एनएम | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| संचालन गतिमान | एनएम | 850/1300 | 1310/1490/1550/1625/1650 |
| निविष्टी की हानि | डीबी | टाइप: 0.8 मैक्स: 1.2 | टाइप: 0.6 मैक्स: 0.8 |
| हारकर लौटा | डीबी | MM30 SM≥50 | |
| crosstalk | डीबी | MM35 SM≥55 | |
| पीडीएल | डीबी | ≤0.05 | |
| WDL | डीबी | ≤0.25 | |
| TDL | डीबी | ≤0.25 | |
| repeatability | डीबी | ≤ ± 0.02 | |
| बिजली की आपूर्ति | v | 3.0 या 5.0 | |
| जीवन काल | बार | ≥107 | |
| स्विच का समय | एमएस | ≤8 | |
| पारेषण शक्ति | मेगावाट | ≤500 | |
| परिचालन तापमान | ℃ | -20 ~ 70 | |
| भंडारण तापमान | ℃ | -40 ~ + 85 | |
| वजन | जी | 16 | |
| आयाम | मिमी | (L) 27.0 × (W) 12.0 × (H) 8.2 अनुकूलन उपलब्ध है। | |
पिंस
| पैरामीटर | पिंस | बिजली से चलने वाली गाड़ी | स्थिति संवेदक | ||||||
| 2 × 2 बी | ऑप्टिकल पथ | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| गैर latching | पी 1-पी 3 | - | - | - | - | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| पी 1-पी 4, P2-पी 3 | V + | - | - | GND | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
| latching | पी 1-पी 3 | - | - | GND | V + | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| पी 1-पी 4 पी 2-पी 3 | V + | GND | - | - | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
ऑप्टिकल मार्ग
| स्थिति एक | स्थिति दो |
|
|
|
आदेश की जानकारी
GZ-2 × 2 बी
| मोड | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
| एस = एस.एम. एम = एम.एम. |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm एक्स = दूसरों |
3 = 3V 5 = 5V |
एल = latching एन = गैर- लाचिंग |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 एक्स = दूसरों |
25 = 250um 90 = 900um 20 = 2.0 मिमी 30 = 3.0 मिमी एक्स = दूसरों |
1 = 1m 2 = 1.5m एक्स = दूसरों |
0 = कोई नहीं 1 = एफसी / पीसी 2 = एफसी / एपीसी 3 = अनुसूचित जाति / पीसी 4 = अनुसूचित जाति / एपीसी = 5 अनुसूचित जनजाति / पीसी 6 = अनुसूचित जनजाति / एपीसी 7 = नियंत्रण रेखा / पीसी 8 = नियंत्रण रेखा / एपीसी |
विडियो
|
|
