| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 2x2 ऑप्टिकल बाईपास स्विच |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |
Latching माइक्रो 2x2 ऑप्टिकल बाईपास स्विच सिंगलमोड 1310 / 1550nm तरंग दैर्ध्य
GEZHI माइक्रो 2x2 ऑप्टिकल बाईपास स्विच ऑप्टिकल नेटवर्क सुरक्षा / बहाली में अत्यधिक स्थिर उपयोग है।जब बिजली चालू होती है, बाईपास स्विच का संचालन मोड सामान्य पर सेट होता है, और स्थानीय नेटवर्किंग डिवाइस मुख्य-नेटवर्क से जुड़ा होता है।जब बिजली की विफलता होती है, तो 2x2 ऑप्टिकल बाईपास स्विच को तेजी से बाईपास मोड पर सेट किया जाता है ताकि मेन नेटवर्क्स को स्थानीय नेटवर्किंग डिवाइस से अलग किया जा सके।इसके अलावा,माइक्रो स्विच लैचिंग प्रकार का है और इसका संचालन समय 8ms है।
विशेषताएं
कम प्रविष्टि नुकसान
लैचिंग या नॉन-लैचिंग
उच्च चैनल अलगाव
एपॉक्सी फ्री ऑप्टिकल पथ
अत्यधिक स्थिर और विश्वसनीय
अनुप्रयोग
उपकरण
नेटवर्क टेस्ट सिस्टम
ऑप्टिकल सिग्नल रूटिंग
विन्यास योग्य ऑप्टिकल ऐड / ड्रॉप
ऑप्टिकल नेटवर्क सुरक्षा / बहाली
ट्रांसमीटर और रिसीवर सुरक्षा
आदेश की जानकारी
GZ-2 × 2 बी-xxx-xxx-xx-xx
| मोड | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
| एस = एस.एम. एम = एम.एम. |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm एक्स = दूसरों |
3 = 3V 5 = 5V |
एल = latching एन = गैर- लाचिंग |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 एक्स = दूसरों |
25 = 250um 90 = 900um 20 = 2.0 मिमी 30 = 3.0 मिमी एक्स = दूसरों |
1 = 1m 2 = 1.5m एक्स = दूसरों |
0 = कोई नहीं 1 = एफसी / पीसी 2 = एफसी / एपीसी 3 = अनुसूचित जाति / पीसी 4 = अनुसूचित जाति / एपीसी = 5 अनुसूचित जनजाति / पीसी 6 = अनुसूचित जनजाति / एपीसी 7 = नियंत्रण रेखा / पीसी 8 = नियंत्रण रेखा / एपीसी |
विशिष्टता
| पैरामीटर | GZ-FSW-2 × 2 बी | ||
| तरंग दैर्ध्य रेंज | एनएम | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| संचालन गतिमान | एनएम | 850/1300 | 1310/1490/1550/1625/1650 |
| निविष्टी की हानि | डीबी | टाइप: 0.8 मैक्स: 1.2 | टाइप: 0.6 मैक्स: 0.8 |
| हारकर लौटा | डीबी | MM30 SM≥50 | |
| crosstalk | डीबी | MM35 SM≥55 | |
| पीडीएल | डीबी | ≤0.05 | |
| WDL | डीबी | ≤0.25 | |
| TDL | डीबी | ≤0.25 | |
| repeatability | डीबी | ≤ ± 0.02 | |
| बिजली की आपूर्ति | v | 3.0 या 5.0 | |
| जीवन काल | बार | ≥107 | |
| स्विच का समय | एमएस | ≤8 | |
| पारेषण शक्ति | मेगावाट | ≤500 | |
| परिचालन तापमान | ℃ | -20 ~ 70 | |
| भंडारण तापमान | ℃ | -40 ~ + 85 | |
| वजन | जी | 16 | |
| आयाम | मिमी | (L) 27.0 × (W) 12.0 × (H) 8.2 अनुकूलन उपलब्ध है। | |
पिंस
| पैरामीटर | पिंस | बिजली से चलने वाली गाड़ी | स्थिति संवेदक | ||||||
| 2 × 2 बी | ऑप्टिकल पथ | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| गैर latching | पी 1-पी 3 | - | - | - | - | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| पी 1-पी 4, P2-पी 3 | V + | - | - | GND | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
| latching | पी 1-पी 3 | - | - | GND | V + | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| पी 1-पी 4 पी 2-पी 3 | V + | GND | - | - | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
ऑप्टिकल मार्ग
| स्थिति एक | स्थिति दो |
|
|
|

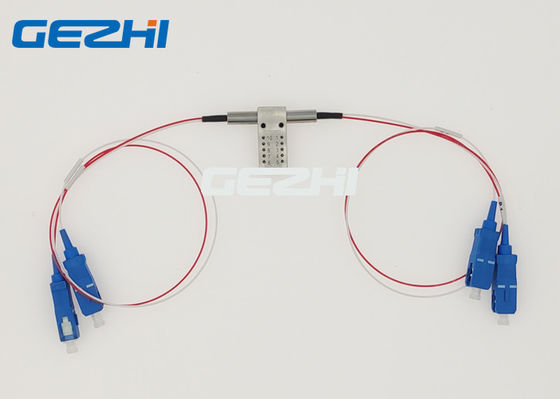

2x2 बाईपास फ़ाइबरटॉपिक स्विच तस्वीर
विडियो
|
|
