| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 2x2B फाइबर ऑप्टिकल स्विच |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |

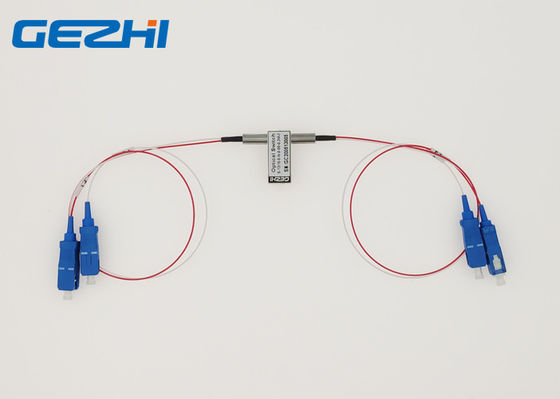

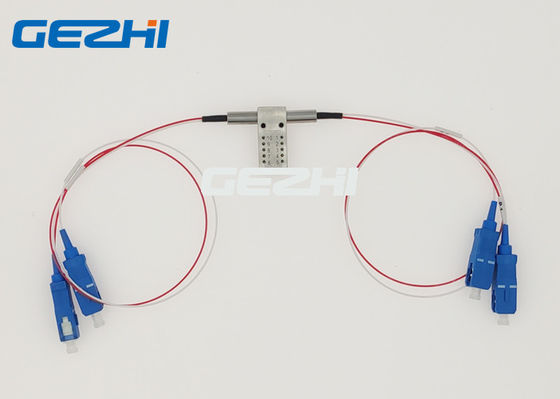

2x2B मैकेनिकल फाइबर ऑप्टिकल स्विच 1310 एसएम एसएम फाइबर 1 मीटर एससी / यूपीसी के साथ
GEZHI 2x2B मैकेनिकल फाइबर ऑप्टिकल स्विच एक चयनित आउटपुट फाइबर में एक आने वाले ऑप्टिकल सिग्नल को पुनर्निर्देशित करके ऑप्टिकल चैनल जोड़ता है।1310nm वेवलेंथ (1260 ~ 1650nm उपलब्ध) के साथ इसका काम कर रहा है।यह एक पेटेंट लंबित ऑप्टो-मैकेनिकल मालिकाना कॉन्फ़िगरेशन का उपयोग करके प्राप्त किया जाता है और एक विद्युत नियंत्रण संकेत के माध्यम से सक्रिय होता है।2x2B मैकेनिकल फाइबर ऑप्टिकल स्विच अल्ट्रा-उच्च विश्वसनीयता और तेजी से स्विचिंग गति के साथ-साथ द्वि-दिशात्मक प्रदर्शन प्रदान करता है।2x2B मैकेनिकल फाइबर ऑप्टिकल स्विच ऑप्टिकल नेटवर्किंग अनुप्रयोगों के लिए सही स्विचिंग समाधान है।
विशेषताएं
पीसीबी माउंटेबल
सबसे छोटा आकार
कम प्रविष्टि -‐ नुकसान
तेज स्विचिंग स्पीड
औद्योगिक प्रकार उपलब्ध है
सिंगल मोड / मल्टी मोड में उपलब्ध है
अनुप्रयोग
ऑप्टिकल नेटवर्क मॉनिटरिंग
ऑप्टिकल नेटवर्क बहाली और संरक्षण
विन्यास योग्य ऑप्टिकल ऐड / ड्रॉप
ट्रांसमिशन उपकरण सुरक्षा
अनुसंधान और विकास
तरंग दैर्ध्य
GEZHI 2x2B मैकेनिकल फाइबर ऑप्टिकल स्विच व्यापक रूप से ऑप्टिकल नेटवर्क सुरक्षा / बहाली, ऑप्टिकल सिग्नल रूटिंग, रीकंफिगेबल ऐड / ड्रॉप मल्टीप्लेक्सर्स, ऑप्टिकल क्रॉस कनेक्ट (OXC), ऑप्टिकल नेटवर्क मॉनिटरिंग, ऑप्टिकल टेस्ट उपकरणों आदि के लिए उपयोग किया जाता है।
विशिष्टता
| पैरामीटर | GZ-FSW-2 × 2 बी | ||
| तरंग दैर्ध्य रेंज | एनएम | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| संचालन गतिमान | एनएम | 850/1300 | 1310/1490/1550/1625/1650 |
| निविष्टी की हानि | डीबी | टाइप: 0.8 मैक्स: 1.2 | टाइप: 0.6 मैक्स: 0.8 |
| हारकर लौटा | डीबी | MM30 SM≥50 | |
| crosstalk | डीबी | MM35 SM≥55 | |
| पीडीएल | डीबी | ≤0.05 | |
| WDL | डीबी | ≤0.25 | |
| TDL | डीबी | ≤0.25 | |
| repeatability | डीबी | ≤ ± 0.02 | |
| बिजली की आपूर्ति | v | 3.0 या 5.0 | |
| जीवन काल | बार | ≥107 | |
| स्विच का समय | एमएस | ≤8 | |
| पारेषण शक्ति | मेगावाट | ≤500 | |
| परिचालन तापमान | ℃ | -20 ~ 70 | |
| भंडारण तापमान | ℃ | -40 ~ + 85 | |
| वजन | जी | 16 | |
| आयाम | मिमी | (L) 27.0 × (W) 12.0 × (H) 8.2 अनुकूलन उपलब्ध है। | |
ऑप्टिकल मार्ग
| स्थिति एक | स्थिति दो |
|
|
|
पिंस
| पैरामीटर | पिंस | बिजली से चलने वाली गाड़ी | स्थिति संवेदक | ||||||
| 2 × 2 बी | ऑप्टिकल पथ | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| गैर latching | पी 1-पी 3 | - | - | - | - | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| पी 1-पी 4, P2-पी 3 | V + | - | - | GND | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
| latching | पी 1-पी 3 | - | - | GND | V + | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| पी 1-पी 4 पी 2-पी 3 | V + | GND | - | - | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
आदेश की जानकारी
GZ-2x2B-xxx-xxx-xx-xx
| मोड | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
| एस = एस.एम. एम = एम.एम. |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm एक्स = दूसरों |
3 = 3V 5 = 5V |
एल = latching एन = गैर- लाचिंग |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 एक्स = दूसरों |
25 = 250um 90 = 900um 20 = 2.0 मिमी 30 = 3.0 मिमी एक्स = दूसरों |
1 = 1m 2 = 1.5m एक्स = दूसरों |
0 = कोई नहीं 1 = एफसी / पीसी 2 = एफसी / एपीसी 3 = अनुसूचित जाति / पीसी 4 = अनुसूचित जाति / एपीसी = 5 अनुसूचित जनजाति / पीसी 6 = अनुसूचित जनजाति / एपीसी 7 = नियंत्रण रेखा / पीसी 8 = नियंत्रण रेखा / एपीसी |
विडियो
|
|
