| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | GZ-FSW-2x2BA |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |
एसएम 1310 / 1550nm नॉन-लैचिंग 2x2 फाइबर ऑप्टिक बाइपास स्विच मॉड्यूल
उच्च परिचालन तापमान के साथ धातु के मामले में GEZHI 2x2 फाइबर ऑप्टिक बाईपास स्विच मॉड्यूल पैकिंग।यह 1310 और 1550nm सिंगलमोड नॉन-लैचिंग प्रकार SC / APC पिगटेल के साथ आता है।2x2 बाईपास फाइबरटॉपिक स्विच एक चयनित आउटपुट फाइबर में एक आने वाले ऑप्टिकल सिग्नल को पुनर्निर्देशित करके ऑप्टिकल चैनलों को जोड़ता है।यह एक पेटेंट लंबित ऑप्टो-मैकेनिकल मालिकाना कॉन्फ़िगरेशन का उपयोग करके प्राप्त किया जाता है और एक विद्युत नियंत्रण संकेत के माध्यम से सक्रिय होता है।स्विच अल्ट्रा-उच्च विश्वसनीयता और तेजी से स्विचिंग गति के साथ-साथ द्वि-दिशात्मक प्रदर्शन प्रदान करता है।2x2 बायपास फाइबरटॉपिक स्विच ऑप्टिकल नेटवर्किंग अनुप्रयोगों के लिए सही स्विचिंग समाधान हैं।
विशेषताएं
अनुप्रयोग
आदमी
प्रयोगशाला में अनुसंधान एवं विकास
सिस्टम की निगरानी
विन्यास करने योग्य ओएडीएम
विशिष्टता
|
पैरामीटर
|
GZ-FSW-2 × 2 बीए | ||
| तरंग दैर्ध्य रेंज | एनएम | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| संचालन गतिमान | एनएम | 850/1300 | 1310/1490/1550/1625/1650 |
| निविष्टी की हानि | डीबी | टाइप: 0.8 मैक्स: 1.2 | टाइप: 0.7 मैक्स: 1.0 |
| हारकर लौटा | डीबी | MM30 SM≥50 | |
| crosstalk | डीबी | MM35 SM≥55 | |
| पीडीएल | डीबी | ≤0.05 | |
| WDL | डीबी | ≤0.25 | |
| TDL | डीबी | ≤0.25 | |
| repeatability | डीबी | ≤ ± 0.02 | |
| बिजली की आपूर्ति | v | 3.0 या 5.0 | |
| जीवन काल | बार | ≥107 | |
| स्विच का समय | एमएस | ≤8 | |
| पारेषण शक्ति | मेगावाट | ≤500 | |
| परिचालन तापमान | ℃ | -20 ~ 70 | |
| भंडारण तापमान | ℃ | -40 ~ + 85 | |
| आयाम | मिमी | (L) 55.0 × (W) 30.0 × (H) 12.8 अनुकूलन उपलब्ध है। | |
ऑप्टिकल मार्ग
| पीएन | ऑप्टिकल पथ | बिजली से चलने वाली गाड़ी | स्थिति संवेदक | ऑप्टिकल मार्ग | |||
| GZ-FSW-2 × 2BA | pin1 | Pin3 | PIN2 | pin4 | |||
| गैर latching | पी 1-पी 3 | - | - | बंद करे | / |
|
उपमार्ग |
| पी 1-पी 4 P2-पी 3 |
V + | GND | खुला हुआ | / |
|
साधारण | |
आदेश की जानकारी
GZ-2 × 2BA एक्स-xx-xxx-xx-xx
| मोड | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
| एस = एस.एम. एम = एम.एम. |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm एक्स = दूसरों |
3 = 3V 5 = 5V |
एल = latching एन = गैर- लाचिंग |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 एक्स = दूसरों |
25 = 250um 90 = 900um 20 = 2.0 मिमी 30 = 3.0 मिमी एक्स = दूसरों |
1 = 1m 2 = 1.5m एक्स = दूसरों |
0 = कोई नहीं 1 = एफसी / पीसी 2 = एफसी / एपीसी 3 = अनुसूचित जाति / पीसी 4 = अनुसूचित जाति / एपीसी = 5 अनुसूचित जनजाति / पीसी 6 = अनुसूचित जनजाति / एपीसी 7 = नियंत्रण रेखा / पीसी 8 = नियंत्रण रेखा / एपीसी |
2x2 फाइबर ऑप्टिकल बाईपास स्विच मॉड्यूल चित्र
विडियो
|
|
| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | GZ-FSW-2x2BA |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| पैकेजिंग विवरण: | प्लास्टिक बॉक्स के साथ एक फोम में 2 पीसी |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |
एसएम 1310 / 1550nm नॉन-लैचिंग 2x2 फाइबर ऑप्टिक बाइपास स्विच मॉड्यूल
उच्च परिचालन तापमान के साथ धातु के मामले में GEZHI 2x2 फाइबर ऑप्टिक बाईपास स्विच मॉड्यूल पैकिंग।यह 1310 और 1550nm सिंगलमोड नॉन-लैचिंग प्रकार SC / APC पिगटेल के साथ आता है।2x2 बाईपास फाइबरटॉपिक स्विच एक चयनित आउटपुट फाइबर में एक आने वाले ऑप्टिकल सिग्नल को पुनर्निर्देशित करके ऑप्टिकल चैनलों को जोड़ता है।यह एक पेटेंट लंबित ऑप्टो-मैकेनिकल मालिकाना कॉन्फ़िगरेशन का उपयोग करके प्राप्त किया जाता है और एक विद्युत नियंत्रण संकेत के माध्यम से सक्रिय होता है।स्विच अल्ट्रा-उच्च विश्वसनीयता और तेजी से स्विचिंग गति के साथ-साथ द्वि-दिशात्मक प्रदर्शन प्रदान करता है।2x2 बायपास फाइबरटॉपिक स्विच ऑप्टिकल नेटवर्किंग अनुप्रयोगों के लिए सही स्विचिंग समाधान हैं।
विशेषताएं
अनुप्रयोग
आदमी
प्रयोगशाला में अनुसंधान एवं विकास
सिस्टम की निगरानी
विन्यास करने योग्य ओएडीएम
विशिष्टता
|
पैरामीटर
|
GZ-FSW-2 × 2 बीए | ||
| तरंग दैर्ध्य रेंज | एनएम | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| संचालन गतिमान | एनएम | 850/1300 | 1310/1490/1550/1625/1650 |
| निविष्टी की हानि | डीबी | टाइप: 0.8 मैक्स: 1.2 | टाइप: 0.7 मैक्स: 1.0 |
| हारकर लौटा | डीबी | MM30 SM≥50 | |
| crosstalk | डीबी | MM35 SM≥55 | |
| पीडीएल | डीबी | ≤0.05 | |
| WDL | डीबी | ≤0.25 | |
| TDL | डीबी | ≤0.25 | |
| repeatability | डीबी | ≤ ± 0.02 | |
| बिजली की आपूर्ति | v | 3.0 या 5.0 | |
| जीवन काल | बार | ≥107 | |
| स्विच का समय | एमएस | ≤8 | |
| पारेषण शक्ति | मेगावाट | ≤500 | |
| परिचालन तापमान | ℃ | -20 ~ 70 | |
| भंडारण तापमान | ℃ | -40 ~ + 85 | |
| आयाम | मिमी | (L) 55.0 × (W) 30.0 × (H) 12.8 अनुकूलन उपलब्ध है। | |
ऑप्टिकल मार्ग
| पीएन | ऑप्टिकल पथ | बिजली से चलने वाली गाड़ी | स्थिति संवेदक | ऑप्टिकल मार्ग | |||
| GZ-FSW-2 × 2BA | pin1 | Pin3 | PIN2 | pin4 | |||
| गैर latching | पी 1-पी 3 | - | - | बंद करे | / |
|
उपमार्ग |
| पी 1-पी 4 P2-पी 3 |
V + | GND | खुला हुआ | / |
|
साधारण | |
आदेश की जानकारी
GZ-2 × 2BA एक्स-xx-xxx-xx-xx
| मोड | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
| एस = एस.एम. एम = एम.एम. |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm एक्स = दूसरों |
3 = 3V 5 = 5V |
एल = latching एन = गैर- लाचिंग |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 एक्स = दूसरों |
25 = 250um 90 = 900um 20 = 2.0 मिमी 30 = 3.0 मिमी एक्स = दूसरों |
1 = 1m 2 = 1.5m एक्स = दूसरों |
0 = कोई नहीं 1 = एफसी / पीसी 2 = एफसी / एपीसी 3 = अनुसूचित जाति / पीसी 4 = अनुसूचित जाति / एपीसी = 5 अनुसूचित जनजाति / पीसी 6 = अनुसूचित जनजाति / एपीसी 7 = नियंत्रण रेखा / पीसी 8 = नियंत्रण रेखा / एपीसी |

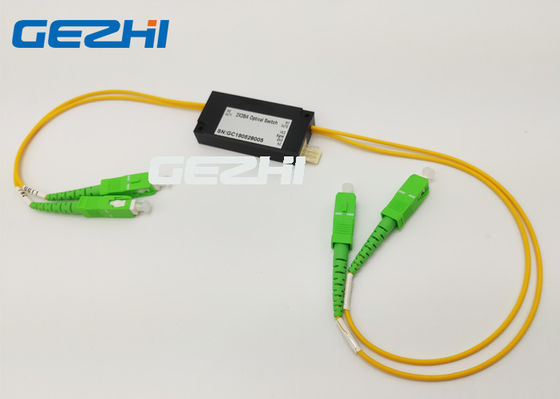

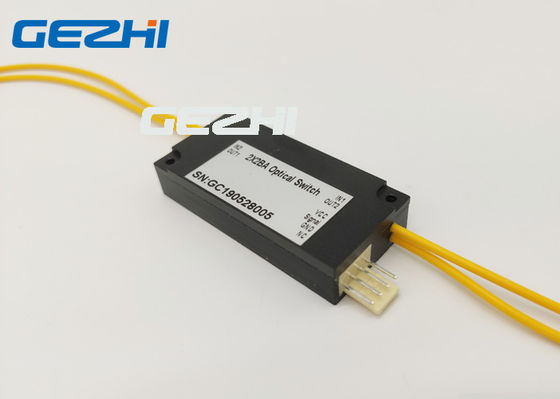

2x2 फाइबर ऑप्टिकल बाईपास स्विच मॉड्यूल चित्र
