| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 1x8 ऑप्टिकल स्विच |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |

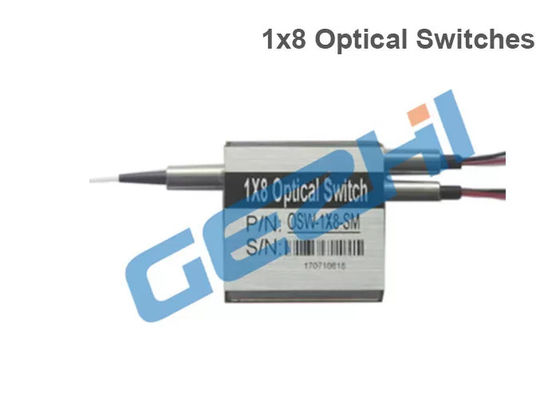

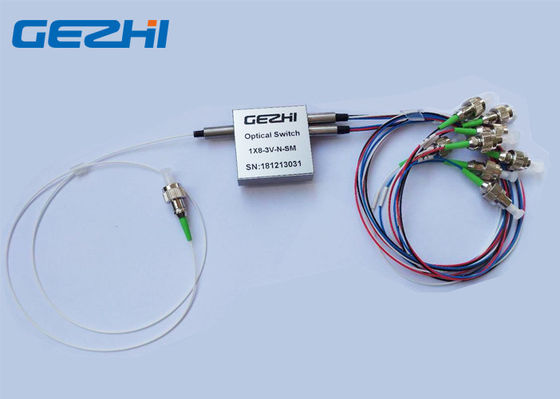

छोटे आकार 1310 और 1550nm के साथ Lxed फाइबर ऑप्टिक स्विच 1x8 ऑप्टो-मैकेनिकल ऑप्टिकल स्विच
GEZHI '1x8 ऑप्टो-मैकेनिकल ऑप्टिकल स्विच (1 × 8 फाइबर ऑप्टिक स्विच) 1260nm ~ 1650nm या 850nm मल्टीमोड वेवलेंथ पर सभी तरंग दैर्ध्य का समर्थन करता है, इसका मिनी प्रकार 35x35x9 मिमी और FC / APC के साथ पिगटेल्ड है।यह अति-उच्च विश्वसनीयता, कम प्रविष्टि हानि, तेजी से स्विचिंग गति के साथ-साथ द्वि-दिशात्मक प्रदर्शन प्रदान करता है।ऑप्टिकल स्विच व्यापक रूप से ट्रांसमीटर और रिसीवर सुरक्षा, संरक्षण, ऑप्टिकल नेटवर्क, नेटवर्क टेस्ट सिस्टम और इंस्ट्रूमेंटेशन के लिए उपयोग किया जाता है।
विशेषताएं
लघु आकार
लो इंसर्शन लॉस, लो क्रॉस टॉक
वाइड ऑपरेटिंग वेवलेंथ रेंज
लघु स्विचिंग समय
द्वि-दिशात्मक ऑप्टिकल विरूपण
अनुप्रयोग
मेट्रोपॉलिटन एरिया नेटवर्क
प्रयोगशाला में अनुसंधान एवं विकास
सिस्टम की निगरानी
नेटवर्क सुरक्षा और बहाली
इंस्ट्रूमेंटेशन, परीक्षण और माप
विशिष्टता
| 1 × 8 टी प्रकारऑप्टिकलस्विच | इकाई | ठेठ |
| ऑपरेशन तरंग दैर्ध्य | एनएम | 850nm या 1260 ~ 1650nm |
| निविष्टी की हानि | डीबी | <1.0 (एम एम),<1.2 (एसएम) |
| तरंग दैर्ध्य निर्भर हानि | डीबी | <0.25 (MM),<0.30 (एसएम) |
| ध्रुवीकरण निर्भर हानि | डीबी | <0.1 |
| हारकर लौटा | डीबी | एमएम:> 35, एसएम:> 55 |
| क्रॉस टॉक | डीबी | एमएम:> 40, एसएम:> 55 |
| स्विचिंग टाइम | एमएस | ठेठ: 4 मैक्स: 10 |
| repeatability | डीबी | <± 0.02 |
| सहनशीलता | साइकिल | > 10 मिलियन |
| स्विचिंग प्रकार | लैचिंग / नॉन-लैचिंग | |
| ऑप्टिकल पावर हैंडलिंग | मेगावाट | <500mW |
| ऑपरेटिंग वोल्टेज | ग्राम रक्षा समिति | 3 वी या 5 वी |
| परिचालन तापमान | ℃ | 0 ~ 70 |
| भंडारण तापमान | ℃ | -40 ~ + 85 |
| फाइबर प्रकार | / | एसएम / एमएम फाइबर |
| पैकेज आयाम | मिमी | 35L x 35W x 9H |
नोट: 1. अनुकूलन उपलब्ध है।
2. कनेक्टर के बिना निर्दिष्ट, और प्रति कनेक्टर में अतिरिक्त 0.2dB नुकसान जोड़ें।
आदेश की जानकारी
GZ-FSW-1x8T-x-xx-xx-xx-xx-एक्स
| एक्स | XX | एक्स | एक्स | XX | XX | एक्स |
| मोड | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर व्यास | फाइबर की लंबाई | योजक |
|
एस = एसएम 9/125 M5 = MM 50/125 एम 6 = एमएम 62.5 / 125 |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm एक्स = दूसरों |
3 = 3V 5 = 5V |
एल = latching एन = गैर- लाचिंग |
25 = 250um 90 = 900um |
05 = 0.5m 10 = 1.0m एक्स = दूसरों |
0 = कोई नहीं 1 = एफसी / पीसी 2 = एफसी / एपीसी 3 = अनुसूचित जाति / पीसी 4 = अनुसूचित जाति / एपीसी = 5 अनुसूचित जनजाति / पीसी 6 = अनुसूचित जनजाति / एपीसी 7 = नियंत्रण रेखा / पीसी 8 = नियंत्रण रेखा / एपीसी एक्स = दूसरों |
बिजली
| विशेष विवरण | वोल्टेज | वर्तमान | प्रतिरोध |
| 5 वी लैचिंग | 4.5 ~ 5.5 वी | 22.2 (.2 10%) mA | 202.5 (.5 10%) ± |
| 5 वी नॉन-लैचिंग | 4.5 ~ 5.5 वी | 31 (± 10%) mA | 145 (± 10%)% |
| 3 वी लैचिंग | २. V ~ ३.३ वी | 33.3 (.3 10%) mA | 90 (± 10%)% |
| 3 वी नॉन-लैचिंग | २. V ~ ३.३ वी | 46.7 (.7 10%) mA | 64.2 (.2 10%) ± |
आयाम
पिंस
विडियो
|
|
| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 1x8 ऑप्टिकल स्विच |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |

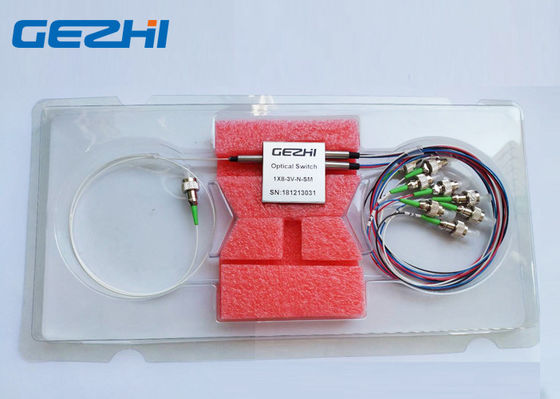

| पैकेजिंग विवरण: | प्लास्टिक बॉक्स के साथ एक फोम में 2 पीसी |
