| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 1x8T ऑप्टिकल स्विच |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

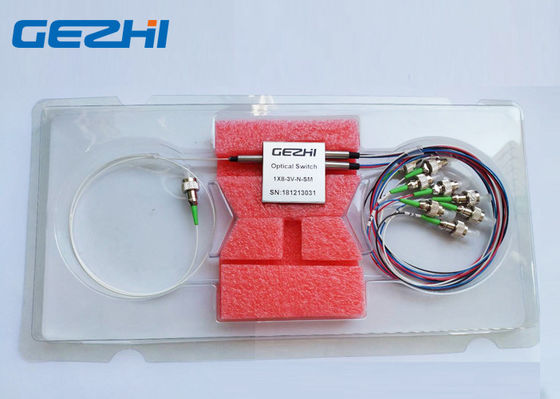

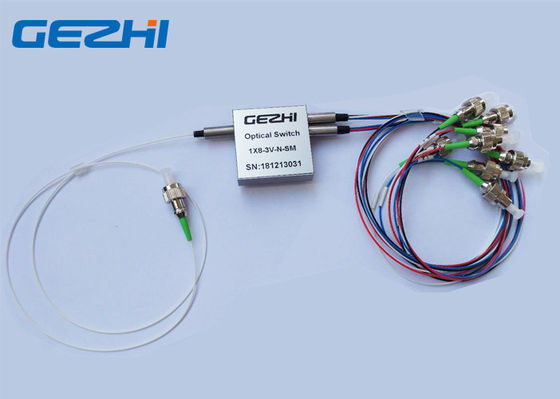

छोटे आकार के 1310 और 1550nm के साथ Lxed फाइबर ऑप्टिक स्विच 1x8 ऑप्टो-मैकेनिकल ऑप्टिकल स्विच
GEZHI '8x1 फाइबर ऑप्टिक स्विच (1 × 8 मैकेनिकल ऑप्टिकल स्विच) 1310 और 1550nm का समर्थन करता है।ऑप्टिकल स्विच एक 8x1 प्रिज्म ऑप्टिकल स्विच है।यह 8 ऑप्टिकल फाइबर इनपुट और 1 फाइबर आउटपुट, चैनल स्विच का समर्थन कर सकता है।वाइड ऑपरेटिंग तरंग दैर्ध्य रेंज, कम प्रविष्टि हानि और त्वरित स्विचिंग दर, नेटवर्क ट्रेंड्स कॉन्फ़िगरेशन, नेटवर्क मॉनिटर और लैब एप्लिकेशन का उपयोग कर सकते हैं।
विशेषताएं
द्वि-दिशात्मक ऑप्टिकल विरूपण
लघु आकार
लो इंसर्शन लॉस, लो क्रॉस टॉक
लघु स्विचिंग समय
वाइड ऑपरेटिंग वेवलेंथ रेंज
अनुप्रयोग
मेट्रोपॉलिटन एरिया नेटवर्क
सिस्टम की निगरानी
नेटवर्क सुरक्षा और बहाली
प्रयोगशाला में अनुसंधान एवं विकास
इंस्ट्रूमेंटेशन, परीक्षण और माप
विशिष्टता
| 1 × 8 ऑप्टिकलT- प्रकार स्विच करें | इकाई | ठेठ |
| ऑपरेशन तरंग दैर्ध्य | एनएम | 1310 और 1550 एनएम |
| निविष्टी की हानि | डीबी | <1.2 |
| तरंग दैर्ध्य निर्भर हानि | डीबी | <0.30 |
| ध्रुवीकरण निर्भर हानि | डीबी | <0.1 |
| हारकर लौटा | डीबी | > 55 |
| क्रॉस टॉक | डीबी | > 55 |
| स्विचिंग टाइम | एमएस | ठेठ: 4 मैक्स: 10 |
| repeatability | डीबी | <± 0.02 |
| सहनशीलता | साइकिल | > 10 मिलियन |
| स्विचिंग प्रकार | लैचिंग / नॉन-लैचिंग | |
| ऑप्टिकल पावर हैंडलिंग | मेगावाट | <500mW |
| ऑपरेटिंग वोल्टेज | ग्राम रक्षा समिति | 3 वी या 5 वी |
| परिचालन तापमान | ℃ | 0 ~ 70 |
| भंडारण तापमान | ℃ | -40 ~ + 85 |
| फाइबर प्रकार | / | एसएम / एमएम फाइबर |
| पैकेज आयाम | मिमी | 35L x 35W x 9H |
नोट: 1. अनुकूलन उपलब्ध है।
2. कनेक्टर के बिना निर्दिष्ट, और प्रति कनेक्टर में अतिरिक्त 0.2dB नुकसान जोड़ें।
पिंस
बिजली
| विशेष विवरण | वोल्टेज | वर्तमान | प्रतिरोध |
| 5 वी लैचिंग | 4.5 ~ 5.5 वी | 22.2 (.2 10%) mA | 202.5 (.5 10%) ± |
| 5 वी नॉन-लैचिंग | 4.5 ~ 5.5 वी | 31 (± 10%) mA | 145 (± 10%)% |
| 3 वी लैचिंग | २. V ~ ३.३ वी | 33.3 (.3 10%) mA | 90 (± 10%)% |
| 3 वी नॉन-लैचिंग | २. V ~ ३.३ वी | 46.7 (.7 10%) mA | 64.2 (.2 10%) ± |
आदेश की जानकारी
GZ-FSW-1x8T-x-xx-xx-xx-xx-एक्स
| एक्स | XX | एक्स | एक्स | XX | XX | एक्स |
| मोड | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर व्यास | फाइबर की लंबाई | योजक |
|
एस = एसएम 9/125 M5 = MM 50/125 एम 6 = एमएम 62.5 / 125 |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm एक्स = दूसरों |
3 = 3V 5 = 5V |
एल = latching एन = गैर- लाचिंग |
25 = 250um 90 = 900um |
05 = 0.5m 10 = 1.0m एक्स = दूसरों |
0 = कोई नहीं 1 = एफसी / पीसी 2 = एफसी / एपीसी 3 = अनुसूचित जाति / पीसी 4 = अनुसूचित जाति / एपीसी = 5 अनुसूचित जनजाति / पीसी 6 = अनुसूचित जनजाति / एपीसी 7 = नियंत्रण रेखा / पीसी 8 = नियंत्रण रेखा / एपीसी एक्स = दूसरों |
आयाम
विडियो
|
|
