| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 1x2 हाई पावर स्विच |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

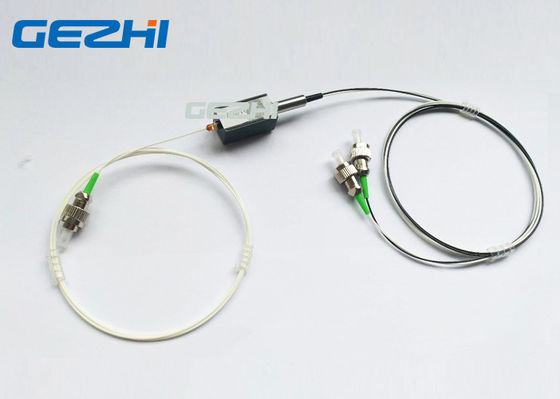

1x2 हाई पावर फाइबर ऑप्टिक स्विच 10 वाट्स 1550 ~ 1570nm लैचिंग ऑप्टिकल स्विच
GEZHI के हाई पावर 1 × 2 फाइबरऑप्टिक स्विच 10 वाट का समर्थन करते हैं।ऑपरेटिंग तरंग दैर्ध्य 1550nm से 1570nm तक होता है।इसके साथ FC / APC को पेल्टेल्ड, लैचिंग या नॉन-लैचिंग चुना जाता है।GEZHI भी ऑप्टिकल स्विच की लगभग पूरी श्रृंखला की आपूर्ति कर सकता है जो अनुकूलित है।
विशेषताएं
उच्च शक्ति
कम प्रविष्टि नुकसान
उच्च क्रॉस्टल
कॉम्पैक्ट पैकेज
अनुप्रयोग
नेटवर्क मॉनिटर
विन्यास करने योग्य ओएडीएम
ऑप्टिकल फाइबर रिंग सुरक्षा
ऑप्टिकल क्रॉस और कनेक्शन प्रणाली
विशिष्टता
| पैरामीटर | मूल्य | ||
| प्रकार | 1 × 1, 1 × 2 | ||
| तरंग दैर्ध्य (nm) | 1310 + / 30 या 1550 +/- 30 | 1310 +/- 30 और 1550 +/- 30 | |
| सम्मिलन हानि (dB) | ≤0.7 (टाइप 0.6) | ≤0.9 (टाइप 0.7) | |
| क्रॉस टॉक (dB) | ≥55 | ≥55 | |
| रिटर्न लॉस (डीबी) | ≥55 | ≥55 | |
| दोहराव (डीबी) | ≤ ± 0.05 | ||
| स्विच समय (एमएस) | 10 | ||
| जीवनकाल (चक्र) | > 1,000,000 | ||
| स्विच मोड | लैचिंग या नॉन-लैचिंग | ||
| ऑपरेटिंग तापमान (डिग्री सेल्सियस) | -5 ~ +70 | ||
| भंडारण तापमान (डिग्री सेल्सियस) | -40 ~ +85 | ||
| ड्राइव वोल्टेज (V) | 5 or 0.5 डीसी या 5 वी पल्स | ||
| कार्य वर्तमान (mA) | <50 | ||
| पावर हैंडिंग (W) | <10 | ||
| फाइबर प्रकार | SMF-28e | ||
| फाइबर लंबाई (एम) | आदेश की जानकारी पढ़ें | ||
| आयाम (LxMxH) (मिमी) | (एल) 26.5 × (डब्ल्यू) 13.4 × (एच) 11 | ||
आदेश की जानकारी
GZ-HSW-1X2-x-xx-xx-xx-xx-एक्स
| एक्स | XX | एक्स | एक्स | XX | XX | एक्स |
| मोड | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर व्यास | फाइबर की लंबाई | योजक |
|
एस = एसएम 9/125 M5 = MM 50/125 एम 6 = एमएम 62.5 / 125 |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm एक्स = दूसरों |
3 = 3V 5 = 5V |
एल = latching एन = गैर- लाचिंग |
25 = 250um 90 = 900um |
05 = 0.5m 10 = 1.0m एक्स = दूसरों |
0 = कोई नहीं 1 = एफसी / पीसी 2 = एफसी / एपीसी 3 = अनुसूचित जाति / पीसी 4 = अनुसूचित जाति / एपीसी = 5 अनुसूचित जनजाति / पीसी 6 = अनुसूचित जनजाति / एपीसी 7 = नियंत्रण रेखा / पीसी 8 = नियंत्रण रेखा / एपीसी एक्स = दूसरों |
पिंस
| विद्युत ड्राइव | स्थिति संवेदक | |||||||
| ऑप्टिकल पथ | ||||||||
| pin1 | Pin10 | pin5 | Pin6 | Pin2-3 | Pin3-4 | Pin7-8 | Pin8-9 | |
| 1-2 | + वी पल्स | GND | एन / ए | एन / ए | खुला हुआ | बंद करे | बंद करे | खुला हुआ |
| 1-3 | GND | + वी पल्स | एन / ए | एन / ए | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
विडियो
|
|
