| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 1x8 मल्टी-चैनल |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |

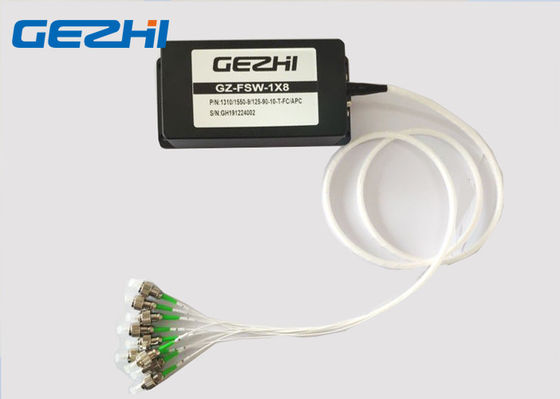

टीटीएल इंटरफेस के साथ मल्टी-चैनल फाइबर ऑप्टिकल स्विच 1x8 एसएम 13/15 ऑप्टिक स्विच
GEZHI 1 × 8 मल्टी-चनेले फाइबर ऑप्टिकल स्विच एक प्रकार का कार्यात्मक घटक है, जिसमें ऑप्टिकल मार्ग स्विच करने की क्षमता है।ऑप्टिकल फाइबर ट्रांसमिशन सिस्टम में, इसका उपयोग मल्टी लाइट सोर्स / डिटेक्टर चयन, मल्टी-चैनल फाइबर मॉनिटरिंग और ऑप्टिकल फाइबर पथ सुरक्षा आदि के लिए किया जाता है। इसके अलावा, ऑप्टिकल फाइबर और इसके घटक परीक्षण, आउटडोर के लिए ऑप्टिकल फाइबर टेस्ट सिस्टम में भी इसका उपयोग किया जाता है। केबल टेस्ट और मल्टी-स्पॉट ऑप्टिकल सेंसर मॉनिटरिंग सिस्टम।
विशेषताएं
कम नुकसान और उच्च विश्वसनीयता
समानांतर इंटरफ़ेस (TTL)
128 से अधिक चैनल
मॉड्यूलर डिजाइन
ऑप्टिकल पथ पर एपॉक्सी मुक्त
अनुप्रयोग
रिंग नेटवर्क
ऑप्टिकल नेटवर्क में रिमोट मॉनिटरिंग
फाइबर, ऑप्टिकल घटक का परीक्षण
विशिष्टता
| पैरामीटर | इकाई | GZ-FSWM-1 × एन | |||
| निविष्टी की हानि | डीबी | 1 <एन ≤ 45 | 45 <एन 45 88 | 88 <एन ≤ 128 | |
| टाइप: 0.8 मैक्स: 1.0 | टाइप: 1.2 मैक्स: 1.5 | टाइप: 1.5 मैक्स: 1.8 | |||
| तरंग दैर्ध्य रेंज | एनएम | 850 13 40/1300। 40 | 1260 ~ 1650 | ||
| टेस्ट वेवलेंथ | एनएम | 850/1300 रु | 1310/1550 | ||
| हारकर लौटा | डीबी | एमएम ≥ 30 एसएम। 50 | |||
| crosstalk | डीबी | ≥ 55 | |||
| पीडीएल | डीबी | ≤ 0.05 | |||
| WDL | डीबी | ≤ 0.25 | |||
| TDL | डीबी | ≤ 0.25 | |||
| repeatability | डीबी | 5 5 0.05 | |||
| सहनशीलता | साइकिल | ≥ 10 मिलियन | |||
| स्विचिंग टाइम | एमएस | ≤ 10 (आसन्न चैनल का अनुक्रम स्विच समय) | |||
| ऑप्टिकल पावर | मेगावाट | ≤500 | |||
| परिचालन तापमान | ℃ | -20 ~ +70 | |||
| भंडारण तापमान | ℃ | -40 ~ +85 | |||
| सापेक्षिक आर्द्रता | % | ५ ~ ९ ५ | |||
| आयाम | मिमी | 135 × 40 × 32 (N≤4) | 135 × 64 × 32 (N≤12) | 184 × 78 × 36 (N≤16) | |
| 184 × 78 × 66 (N≤45) | 184 × 156 × 66 (N≤88) | 184 × 220 × 66 (N≤128) | |||
| 140 × 77.5 × 32 (N≤16) | 140 × 77.5 × 64 (N≤32) | ||||
नोट: 1. अनुकूलन उपलब्ध है।
2. कनेक्टर के बिना निर्दिष्ट, और प्रति कनेक्टर में अतिरिक्त 0.2dB नुकसान जोड़ें।
आदेश की जानकारी
GZ-FSWM-1xN-x-xx-xx-xx-xx-एक्स
| चैनल | फाइबर प्रकार | टेस्ट वेवलेंथ | ट्यूब के प्रकार | फाइबर की लंबाई | योजक |
| १ ~ १२ 1 | एसएम: एसएम, 9/125 M5: MM, 50/125 एम 6: एमएम, 62.5 / 125 X: अन्य |
850: 850nm 1310: 1310nm 1550: 1550nm 13/15: 1310 / 1550nm एक्स: दूसरों |
90: 900um 20: 2.0 मिमी 30: 3.0 मिमी X: अन्य |
05: 0.5 मी 10: 1.0 मी 15: 1.5 मी X: अन्य |
OO: कोई नहीं एफपी: एफसी / पीसी एफए: एफसी / एपीसी एसपी: एससी / पीसी SA: SC / APC एसटीपी: एसटी / पीसी एसटीए: एसटी / एपीसी एलपी: एलसी / पीसी एलए: एलसी / एपीसी X: अन्य |
