| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 1x2 फाइबर-ऑप्टिक स्विच |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

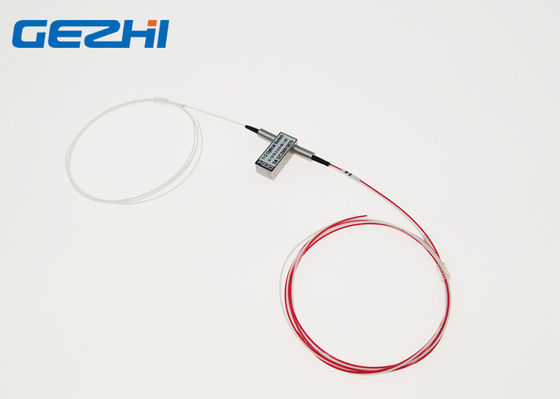

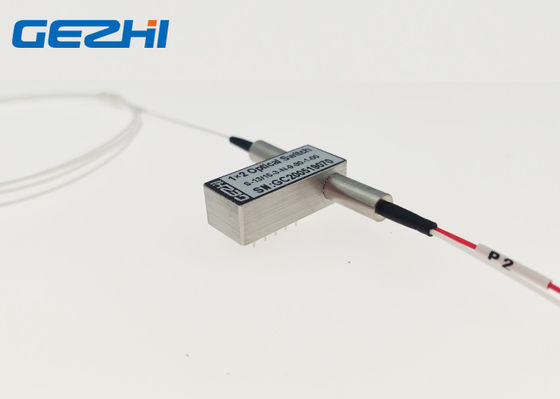

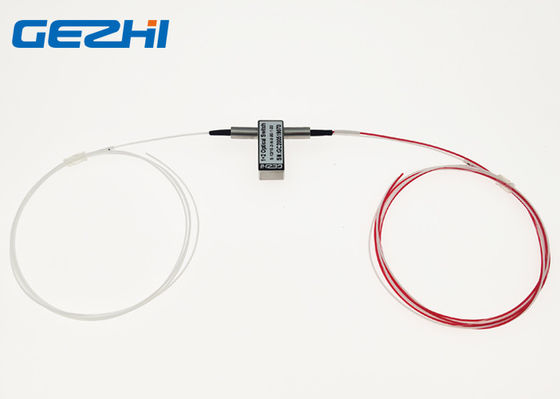

1x2 फाइबर-ऑप्टिक प्रिज्म ऑप्टिकल स्विचेस सिंगल-मोड 1550nm कनेक्टर के बिना
GEZHI 1x2 फाइबर-ऑप्टिक प्रिज्म ऑप्टिकल स्विच 1x2 प्रकार से तीन फाइबर और दो राज्यों के साथ कॉन्फ़िगर होते हैं।यह बिना किसी कनेक्टर के बिना कस्टमाइज़ किए हुए और नॉन-लैच्ड 3 वी वोल्टेज, पीसीबी म्यूटेबल के साथ कनेक्ट होता है।GEZHI 1x2 फाइबर-ऑप्टिक प्रिज्म ऑप्टिकल स्विच एक चयनित आउटपुट फाइबर में आने वाले ऑप्टिकल सिग्नल को रीडायरेक्ट करके ऑप्टिकल चैनल को जोड़ता है।फाइबर-ऑप्टिक स्विच ऑप्टिकल नेटवर्क संरक्षण और पुनर्स्थापन, अनुसंधान और विकास और ट्रांसमिशन उपकरण सुरक्षा में परिवर्तन है।
विशेषताएं
सबसे छोटा आकार
कम प्रविष्टि नुकसान
नॉन-लैच्ड टाइप 3 वी वोल्टेज
अनुकूलित के बिना संबंधक
औद्योगिक प्रकार उपलब्ध है
अनुप्रयोग
ऑप्टिकल नेटवर्क की निगरानी
तरंग दैर्ध्य
बहुविकल्पीय जोड़ने / ड्रॉप करने योग्य
ऑप्टिकल मार्ग
| स्थिति एक | स्थिति दो |
|
|
|

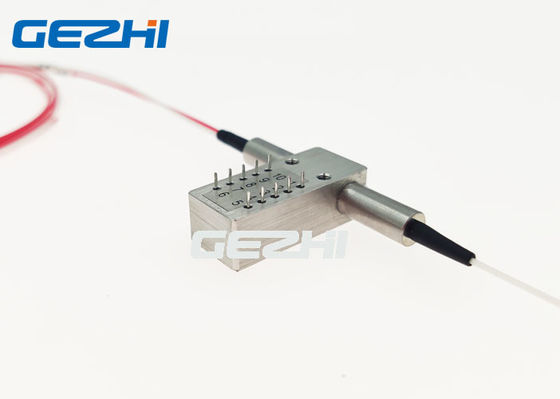

पिंस
| प्रकार | पिन | बिजली से चलने वाली गाड़ी | स्थिति सेंसर | ||||||
| 1 × 2 | चैनल | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| latching | P1-P2 | - | - | GND | V + | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| पी 1-पी 3 | V + | GND | - | - | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
| गैर latching | P1-P2 | - | - | - | - | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| पी 1-पी 3 | V + | - | - | GND | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
1x2 ऑप्टिकल स्विच ऑर्डर जानकारी
GZ-FSW-1X2-xxx-xxx-xxx-xx
| मोड | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
|
एस = एस.एम. एम = एम.एम. |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm एक्स = दूसरों |
3 = 3V 5 = 5V |
एल = latching एन = गैर- लाचिंग |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 एक्स = दूसरों |
25 = 250um 90 = 900um 20 = 2.0 मिमी 30 = 3.0 मिमी एक्स = दूसरों |
1 = 1m 2 = 1.5m एक्स = दूसरों |
00 = कोई नहीं एफपी = एफसी / पीसी एफए = एफसी / एपीसी सपा = अनुसूचित जाति / पीसी एसए = अनुसूचित जाति / एपीसी एसटीपी = अनुसूचित जनजाति / पीसी एसटीए = अनुसूचित जनजाति / एपीसी एल.पी. = नियंत्रण रेखा / पीसी ला = एलपी / एपीसी एक्स = दूसरों |
विशिष्टता
|
पैरामीटर |
GZ-FSW-1 × 2 | ||
| तरंग दैर्ध्य रेंज | एनएम | 850 13 40/1300। 40 | 1260 ~ 1650 |
| संचालन तरंग दैर्ध्य | एनएम | 850/1300 | 1310/1490/1550/1625/1650 |
| निविष्टी की हानि | डीबी | टाइप: 0.8 मैक्स: 1.2 | टाइप: 0.5 मैक्स: 1.0 |
| हारकर लौटा | डीबी | MM30 SM≥50 | |
| crosstalk | डीबी | MM35 SM≥55 | |
| पीडीएल | डीबी | ≤0.05 | |
| WDL | डीबी | ≤0.25 | |
| TDL | डीबी | ≤0.25 | |
| repeatability | डीबी | ≤ ± 0.02 | |
|
बिजली की आपूर्ति |
वी | 3.0 या 5.0 | |
| जीवन काल | समय | ≥107 | |
| स्विच का समय | एमएस | ≤8 | |
| पारेषण शक्ति | मेगावाट | ≤500 | |
| परिचालन तापमान | ℃ | -20 ~ + 80 | |
| भंडारण तापमान | ℃ | -40 ~ + 85 | |
| वजन | जी | 16 | |
| आयाम | मिमी | (एल) 27 × (डब्ल्यू) 12.0 × (एच) 8.2 | |
नोट: 1. अनुकूलन उपलब्ध है।
2. कनेक्टर के बिना निर्दिष्ट, और प्रति कनेक्टर में अतिरिक्त 0.2dB नुकसान जोड़ें।
विडियो
|
|
