| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | FSW-1x4T |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |

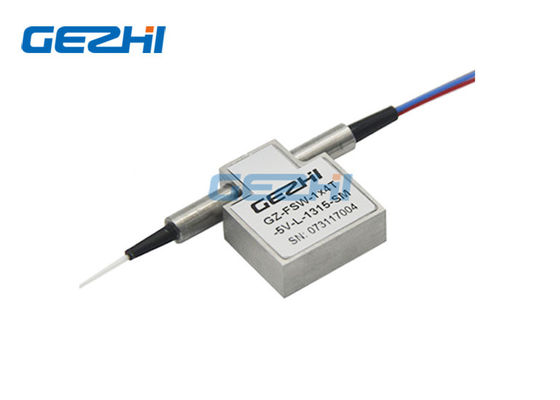

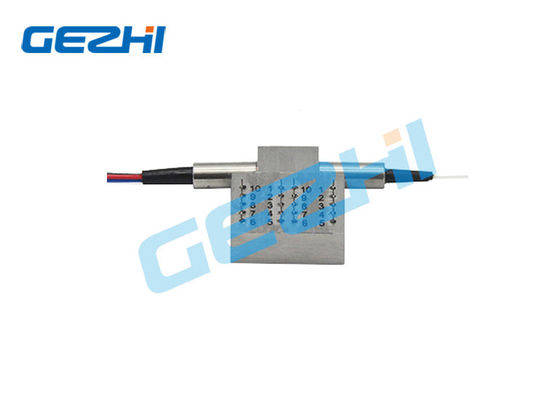

FSW-1x4T मिनी ऑप्टो-मचैनिकल ऑप्टिकल स्विच द्वि-दिशात्मक
GEZHI Series FSW-1x4T मिनी ऑप्टो-मैक्निकल ऑप्टिकल स्विच द्वि-दिशात्मक आउटपुट फाइबर में एक आने वाले ऑप्टिकल सिग्नल को निर्देशित या अवरुद्ध करके ऑप्टिकल चैनल जोड़ता है।यह एक पेटेंट लंबित ऑप्टो-मैकेनिकल कॉन्फ़िगरेशन का उपयोग करके प्राप्त किया जाता है और एक विद्युत नियंत्रण संकेत के माध्यम से सक्रिय होता है।एक लैचिंग संस्करण ड्राइव सिग्नल को हटा दिए जाने के बाद चयनित ऑप्टिकल पथ को संरक्षित करता है, जबकि नॉन-लैचिंग संस्करण खुले या बंद राज्य के लिए डिफ़ॉल्ट होता है जब बिजली निकाल दी जाती है।FSW-1x4T मिनी ऑप्टो-मैकनिकल ऑप्टिकल स्विच द्वि-दिशात्मक में एकीकृत विद्युत स्थिति सेंसर हैं।नई सामग्री पर आधारित उन्नत डिजाइन काफी हद तक चलती हुई स्थिति की संवेदनशीलता को कम कर देता है, जिससे अभूतपूर्व क्षमता वाले कुएं बेजोड़ हो जाते हैं।
|
विशेषताएं |
अनुप्रयोग |
|
|
विशिष्टता
| 1x4 टी टाइप स्विच | इकाई | ठेठ |
| ऑपरेशन तरंग दैर्ध्य | एनएम | 850nm या 1310/1490 / 1550nm |
| निवेशन हानि १ | डीबी | <0.8 |
| तरंग दैर्ध्य निर्भर हानि | डीबी | <0.2 |
| ध्रुवीकरण निर्भर हानि | डीबी | <0.2 |
| हारकर लौटा | डीबी | एसएम:> 55 एमएम:> 40 |
| क्रॉस टॉक | डीबी | एसएम:> 55 एमएम:> 40 |
| स्विचिंग टाइम | एमएस | ठेठ: 4 मैक्स: 10 |
| repeatability | डीबी | <± 0.02 |
| सहनशीलता | साइकिल | > 10 मिलियन |
| स्विचिंग प्रकार | लैचिंग / नॉन-लैचिंग | |
| ऑप्टिकल पावर हैंडलिंग | मेगावाट | <500mW |
| ऑपरेटिंग वोल्टेज | ग्राम रक्षा समिति | 3 वी या 5 वी |
| परिचालन तापमान | ℃ | -5 ~ 70 |
| भंडारण तापमान | ℃ | -40 ~ + 85 |
| फाइबर प्रकार | / | एसएम / एमएम फाइबर |
| पैकेज आयाम | मिमी | 27L x 23W x 8.2H |
नोट: 1. अनुकूलन उपलब्ध है।
2. कनेक्टर के बिना निर्दिष्ट, और प्रति कनेक्टर में अतिरिक्त 0.2dB नुकसान जोड़ें।
|
प्रकार |
एसटीए ते |
ऑप्टिकल मार्ग |
बिजली से चलने वाली गाड़ी | स्थिति संवेदक | ||||||||||||||
| रिले 1 (पिन) | रिले 2 (पिन) | रिले 1 (पिन) | रिले 2 (पिन) | |||||||||||||||
| 1 | 5 | 6 | 10 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | 2-3 | 3-4 | 7-8 | 8-9 | |||
| 1x4 | ए | COM-P1 ब्लैक | - | - | GND | V + | V + | GND | - | - | बंद करे | खुला हुआ | खुला हुआ | बंद करे | खुला हुआ | बंद करे | clsoe | खुला हुआ |
|
आईएनजी |
बी | COM-P2 लाल | V + | GND | - | - | - | - | GND | V + | खुला हुआ | बंद करे | बंद करे | खुला हुआ | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| सी | COM-P3 ब्लू | - | - | GND | V + | - | - | GND | V + | बंद करे | खुला हुआ | खुला हुआ | बंद करे | बंद करे | खुला हुआ | खुला हुआ | बंद करे | |
| डी | COM-P4 व्हाइट | V + | GND | - | - | V + | GND | - | - | खुला हुआ | बंद करे | बंद करे | खुला हुआ | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
|
गैर-कुंडी आईएनजी |
ए | COM-P1 ब्लैक | - | - | - | - | V + | - | - | GND | बंद करे | खुला हुआ | खुला हुआ | बंद करे | खुला हुआ | बंद करे | बंद करे | खुला हुआ |
| बी | COM-P2 लाल | V + | - | - | GND | - | - | - | - | खुला हुआ | बंद करे | बंद करे | खुला हुआ | बंद करे | खुला हुआ | खुला हुआ | बंद करे | |
| सी | COM-P3 ब्लू | - | - | - | - | - | - | - | - | बंद करे | खुला हुआ | खुला हुआ | बंद करे | बंद करे | खुला हुआ | खुला हुआ | बंद करे | |
| डी | COM-P4 व्हाइट | V + | - | - | GND | V + | - | - | GND | खुला हुआ | बंद करे | बंद करे | खुला हुआ | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
आदेश की जानकारी
GZ-FSW-1x4T-x-xx-xx-xx-xx-एक्स
| एक्स | XX | एक्स | एक्स | XX | XX | एक्स |
| मोड | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर व्यास | फाइबर की लंबाई | योजक |
|
एस = एसएम 9/125 M5 = MM 50/125 एम 6 = एमएम 62.5 / 125 |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm 760 = 760nm 1742 = 1742nm एक्स = दूसरों |
3 = 3V 5 = 5V |
एल = latching एन = गैर- लाचिंग |
25 = 250um 90 = 900um |
05 = 0.5m 10 = 1.0m एक्स = दूसरों |
0 = कोई नहीं 1 = एफसी / पीसी 2 = एफसी / एपीसी 3 = अनुसूचित जाति / पीसी 4 = अनुसूचित जाति / एपीसी = 5 अनुसूचित जनजाति / पीसी 6 = अनुसूचित जनजाति / एपीसी 7 = नियंत्रण रेखा / पीसी 8 = नियंत्रण रेखा / एपीसी एक्स = दूसरों |
ऑप्टिकल मार्ग
आयाम
विडियो
|
|
