| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | GZ-FSW-1x32 |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |
एसएम फाइबर ऑप्टिक 1x32 स्विच
GEZHI फोटोनिक्स कं से एसएम फाइबर ऑप्टिक 1x32 स्विच, लिमिटेड एक इनपुट और एन आउटपुट फाइबर के बीच चैनल चयन प्रदान करता है।
आउटपुट चैनल संख्या ग्राहक निर्दिष्ट है और यह 1x8, 1x16, 1x32 या अन्य हो सकता है।यह पैरलल इंटरफेस (TTL) और ड्राइव सर्किट ब्रेकडाउन सेल्फ-चेकिंग फंक्शन के साथ आता है।यह 1x32 ऑप्टिकल स्विच ओईएम हो सकता है।यह हमारे उन्नत फाइबर ऑप्टिक्स तकनीक पर आधारित है जिसमें अच्छी पुनरावृत्ति, कम प्रविष्टि हानि, कम लागत और उच्च प्रदर्शन है।ऑपरेशन तरंग दैर्ध्य एकल मोड 1260 से 1650nm, मल्टीमोड 850 vel 40/1300 wa 40nm या अनुकूलित तरंग दैर्ध्य से हो सकता है।
|
विशेषताएं कम नुकसान उच्च विश्वसनीयता मॉड्यूलर डिजाइन |
अनुप्रयोग रिंग नेटवर्क मल्टी लाइट सोर्स फाइबर, ऑप्टिकल घटक का परीक्षण |
GEZHI का 1x32 स्टेपर मोटर ऑप्टिकल स्विच फाइबर स्विच तकनीक का एक प्रत्यक्ष फाइबर है, जो एक फाइबर से दूसरे में भौतिक रूप से इंगित करके संचालित होता है।यह एक उच्च संकल्प स्टेपर मोटर का उपयोग करके ठीक किया जाता है ताकि चयनित फाइबर (एस) के लिए आम फाइबर (एस) को बारी बारी से और बारी बारी से किया जा सके।
एसएम फाइबर ऑप्टिक 1x32 स्विच विशिष्टता
| पैरामीटर | पैरामीटर मान |
| नमूना | GZ-FSW-1X32 |
| निविष्टी की हानि | ≤0.8 डीबी |
| तरंग दैर्ध्य रेंज | 1260 ~ 1650 एनएम |
| टेस्ट वेवलेंथ | 1310/1550 एनएम |
| फाइबर प्रकार | SM, 9 / 125um (SMF-28) |
| हारकर लौटा | B50 डीबी |
| crosstalk | B 70 डीबी |
| पीडीएल | ≤0.05 डीबी |
| WDL | ≤0.25 डीबी |
| TDL | ≤0.25 डीबी |
| repeatability | ≤0.02 डीबी |
| जीवन काल | > १०7 |
| स्विचिंग टाइम | ≤8 एमएस (आसन्न चैनल) |
| ऑप्टिक पावर | W500 mW |
| योजक | एफसी / पीसी |
| नियंत्रण विधा | टीटीएल |
| काम कर रहे बिजली की आपूर्ति | 5 वी / 500 एमए |
| उत्पाद का आकार | 135 x 64 x 46 |
| परिचालन तापमान | -20 ℃ से +70 ℃ |
| परिचालन तापमान | -40 ℃ से +85 ℃ |
नोट: 1. अनुकूलन उपलब्ध है।
इस स्विच के मल्टीमोड और सिंगल मोड संस्करण दोनों उपलब्ध हैं।वे उच्च स्तर की सुविधा रखते हैं
आर एंड डी और विनिर्माण वातावरण में बहु-इकाई परीक्षण के लिए आवश्यक प्रदर्शन।वे भी
दूरसंचार, विनिर्माण और परीक्षण वातावरण में अनुप्रयोगों के लिए अत्यधिक उपयुक्त है, क्योंकि
उनके कम आईएल और उत्कृष्ट दोहराव।उपलब्ध कई मानक विकल्पों के अलावा, हम भी
ग्राहक की विशिष्ट आवश्यकताओं को पूरा करने के लिए स्विच को अनुकूलित करें

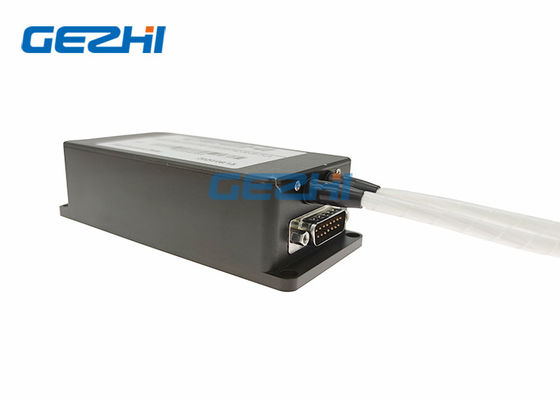

एसएम फाइबर ऑप्टिक 1x32 स्विच पिन विनिर्देशों
| DB-15 पुरुष कनेक्टर | |||
| पिन नं। | मैं / ओ | संकेत | विवरण |
| 2 | इनपुट | D0 |
D0 ~ D5 चैनल चयन Bit0 ~ Bit5 है, D0 कम है, D5 उच्च है |
| 3 | इनपुट | डी 1 | |
| 4 | इनपुट | डी 2 | |
| 5 | इनपुट | डी 3 | |
| 6 | इनपुट | D4 | |
|
1 1 |
इनपुट |
रीसेट |
TTL, चैनल के लिए निम्न स्तर रीसेट 0. उच्च स्तर का मतलब है कि चैनल चयन बिट प्रभावी हैं। |
| 7 | बाहर | तैयार | TTL, रेडी (उच्च = तैयार नहीं, कम = तैयार) |
| 8 | बाहर | त्रुटि | TTL, त्रुटि या विफलता, (उच्च = त्रुटि, कम = कोई त्रुटि नहीं) |
| 1,9 | शक्ति | GND | भूमि |
| 12 | शक्ति | VCC1 | 5.0 500 5% VDC मोटर विद्युत आपूर्ति (अधिकतम 500mA) |
| 15 | शक्ति | VCC2 | 5.0 50 5% VDC सर्किट बिजली की आपूर्ति (अधिकतम 50mA) |
| 4,6,7,8,10,13,14 | एनसी | एनसी | रिक्ति |

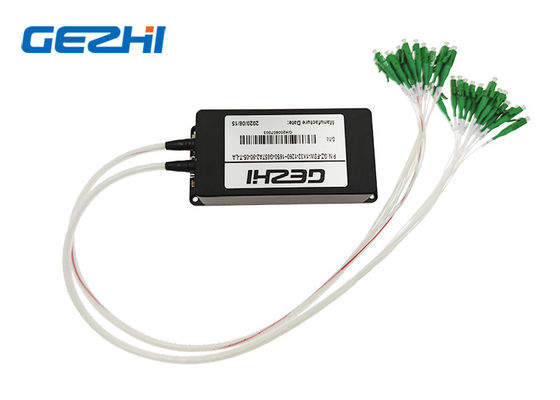

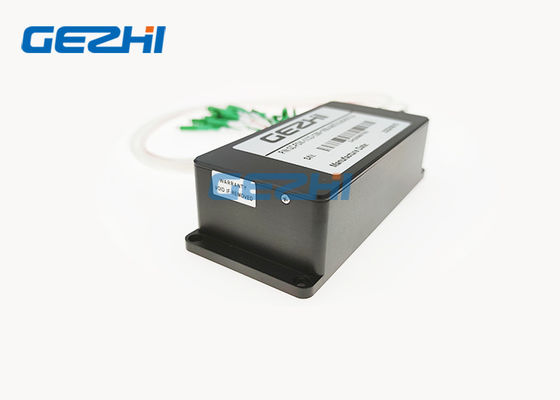

एसएम फाइबर ऑप्टिक 1x32 स्विच चित्र
विडियो
|
