| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | GZ-FSW-2x2F |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |

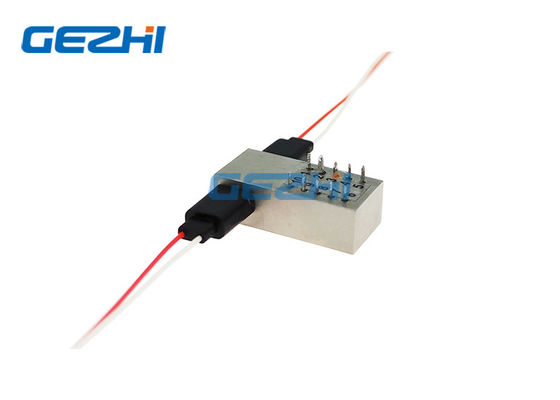

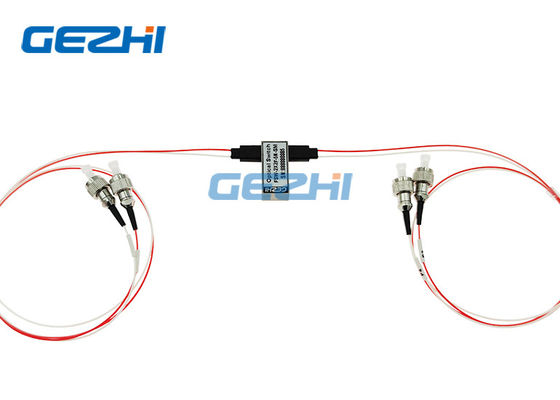

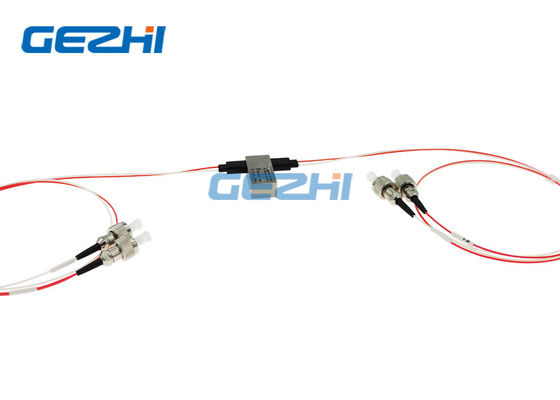

के माध्यम से और पार गैर-अवरुद्ध पूर्ण 2x2 ऑप्टिकल स्विच
GEZHI फोटोनिक्स कं, लिमिटेड के माध्यम से और पार ऑप्टिकल राज्य के साथ पूर्ण 2x2 ऑप्टिकल स्विच।इसका उपयोग चैनल ब्लॉकिंग, कम ऑप्टिकल विरूपण और उच्च विश्वसनीयता के साथ कॉन्फ़िगरेशन ऐड / ड्रॉप समाधान में किया जाता है।
विशेषताएं
बेजोड़ कम लागत
कम ऑप्टिकल विकृतियाँ
अनुप्रयोग
चैनल अवरुद्ध करना
विशिष्टता
| पैरामीटर | विशेष विवरण | इकाई |
| संचालन वेवलेंथ | 1260 ~ 1620 (एसएम) | एनएम |
| निविष्टी की हानि | ≤1.0 | डीबी |
| तरंग दैर्ध्य निर्भर हानि | ≤0.25 | डीबी |
| ध्रुवीकरण निर्भर हानि | ≤0.05 | डीबी |
| तापमान निर्भरता में कमी | ≤0.20 | डीबी |
| हारकर लौटा | SM≥50 | डीबी |
| क्रॉस टॉक | SM≥55 | डीबी |
| स्विच का समय | ≤8 | एमएस |
| repeatability | ≤ ± 0.02 | डीबी |
| सहनशीलता | ≥107 | बार |
| प्रचालन वोल्टेज | ३ या ५ | वी |
| स्विच प्रकार | गैर latching / latching | |
| परिचालन तापमान | -20 ~ 70 | ℃ |
| भंडारण तापमान | -40 ~ + 85 | ℃ |
| ऑप्टिकल पावर | ≤500 | मेगावाट |
| आयाम | 27.0L × 12.5W × 8.4H | मिमी |
पिंस
| प्रकार | ऑप्टिकल रूट | बिजली से चलने वाली गाड़ी | स्टेट सेंसर | ||||||
| पूर्ण 2 × 2 | पिन १ | पिन ५ | पिन ६ | पिन १० | पिन 2-3 | पिन 3-4 | पिन 7-8 | 8-9 पिन करें | |
| latching | पी 1-पी 4, P2-पी 3 | - | - | GND | V + | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| पी 1-पी 3, P2-पी 4 | V + | GND | - | - | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
| गैर latching | पी 1-पी 4, P2-पी 3 | - | - | - | - | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| पी 1-पी 3, P2-पी 4 | V + | - | - | GND | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
ऑप्टिकल मार्ग
मशीनी चित्रांकन
आदेश की जानकारी
GZ-FSW-2 × 2F
| मोड | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
| एस = एस.एम. एम = एम.एम. |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm एक्स = दूसरों |
3 = 3V 5 = 5V |
एल = latching एन = गैर- लाचिंग |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 एक्स = दूसरों |
25 = 250um 90 = 900um 20 = 2.0 मिमी 30 = 3.0 मिमी एक्स = दूसरों |
1 = 1m 2 = 1.5m एक्स = दूसरों |
0 = कोई नहीं एक्स = दूसरों |
विडियो
|
|
