| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | ऑप्टिकल बाईपास स्विच |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |

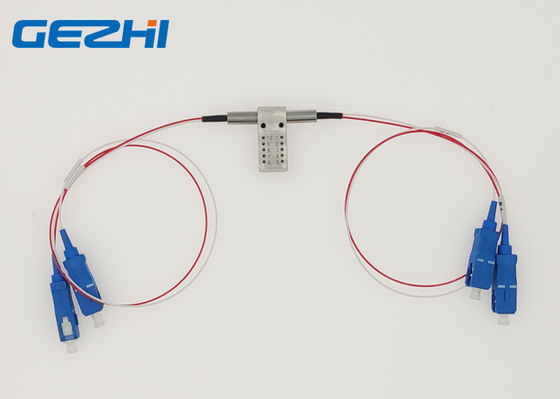

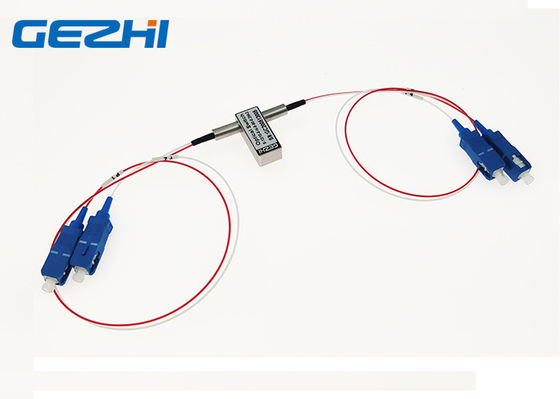

ऑप्टिकल नेटवर्क सुरक्षा / बहाली में 2x2 सिंगल ऑप्टिकल बाईपास स्विच अवरुद्ध
GEZHI फोटोनिक्स कं, लिमिटेड के अवरुद्ध 2x2 सिंगल ऑप्टिकल बाईपास स्विच, टीवह इकाइयों के माध्यम से ऑप्टिकल पथ विशुद्ध रूप से ऑप्टिकल है;अर्थात ऑप्टिकल रूपांतरण के लिए विद्युत से कोई ऑप्टिकल नहीं है।फाइबर ऑप्टिक पथ पर कोई विद्युत हानि या विद्युत बैंडविड्थ सीमा नहीं है।ऑप्टिकल पथ एक चयनित आउटपुट फाइबर में आने वाले ऑप्टिकल सिग्नल को पुनर्निर्देशित करेगा।इस उपकरण के लिए सामान्य अनुप्रयोगों के साथ 2x2 ऑप्टिकल बाईपास स्विच ऑप्टिकल रूटिंग, सिस्टम बाईपास, रिंग नेटवर्क बहाली और लूप-बैक परीक्षण हैं।
|
विशेषताएं उच्च चैनल अलगाव बेजोड़ कम लागत |
अनुप्रयोग ऑप्टिकल सिग्नल रूटिंगकोन्फिगुरेबल ऑप्टिकल ऐड / ड्रॉप ऑप्टिकल नेटवर्क सुरक्षा / बहाली नेटवर्क टेस्ट सिस्टम |
विशिष्टता
| पैरामीटर | GZ-FSW-2 × 2 बी | ||
| तरंग दैर्ध्य रेंज | एनएम | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| संचालन गतिमान | एनएम | 850/1300 | 1310/1490/1550/1625/1650 |
| निविष्टी की हानि | डीबी | टाइप: 0.8 मैक्स: 1.2 | टाइप: 0.6 मैक्स: 0.8 |
| हारकर लौटा | डीबी | MM30 SM≥50 | |
| crosstalk | डीबी | MM35 SM≥55 | |
| पीडीएल | डीबी | ≤0.05 | |
| WDL | डीबी | ≤0.25 | |
| TDL | डीबी | ≤0.25 | |
| repeatability | डीबी | ≤ ± 0.02 | |
| बिजली की आपूर्ति | v | 3.0 या 5.0 | |
| जीवन काल | बार | ≥107 | |
| स्विच का समय | एमएस | ≤8 | |
| ट्रांसमिशन पावर | मेगावाट | ≤500 | |
| परिचालन तापमान | ℃ | -20 ~ 70 | |
| भंडारण तापमान | ℃ | -40 ~ + 85 | |
| वजन | जी | 16 | |
| आयाम | मिमी | (L) 27.0 × (W) 12.0 × (H) 8.2 अनुकूलन उपलब्ध है। | |

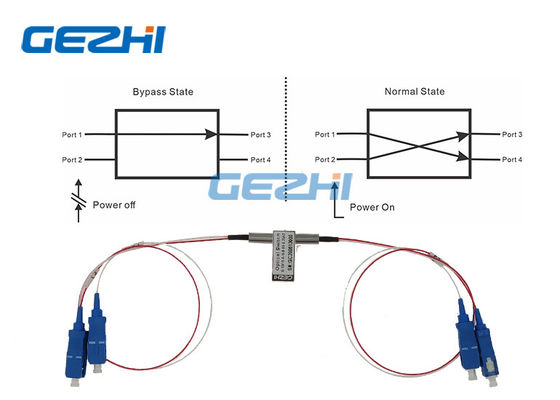

ऑप्टिकल रूट
| स्थिति एक | स्थिति दो |
|
|
|
पिंस
| पैरामीटर | पिंस | बिजली से चलने वाली गाड़ी | स्थिति संवेदक | ||||||
| 2 × 2 बी | ऑप्टिकल पथ | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| गैर latching | पी 1-पी 3 | - | - | - | - | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| पी 1-पी 4, P2-पी 3 | V + | - | - | GND | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
| latching | पी 1-पी 3 | - | - | GND | V + | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| पी 1-पी 4 पी 2-पी 3 | V + | GND | - | - | खुला हुआ | बंद करे | बंद करे | खुला हुआ |
|
आदेश की जानकारी
GZ-FSW-2 × 2 बी
| मोड | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
| एस = एस.एम. एम = एम.एम. |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm एक्स = दूसरों |
3 = 3V 5 = 5V |
एल = latching एन = गैर- लाचिंग |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 एक्स = दूसरों |
25 = 250um 90 = 900um 20 = 2.0 मिमी 30 = 3.0 मिमी एक्स = दूसरों |
1 = 1m 2 = 1.5m एक्स = दूसरों |
0 = कोई नहीं एक्स = दूसरों |
विडियो
|
|
