| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | GZ-FSW-2x2F |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

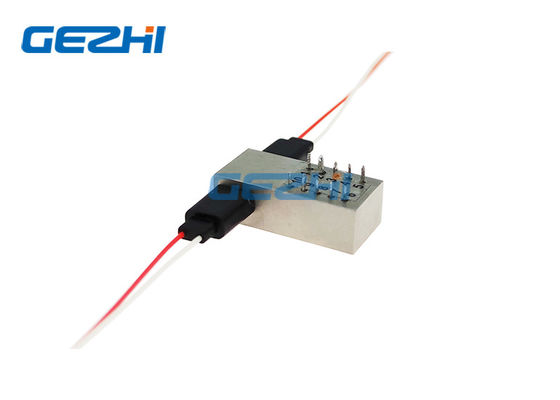

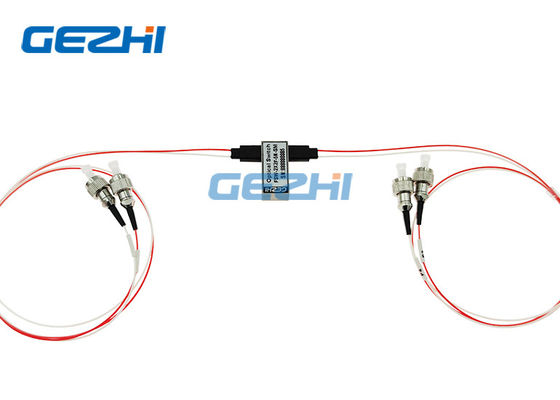

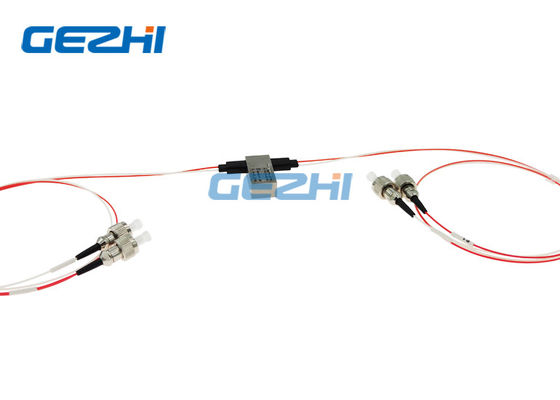

चैनल ब्लॉकिंग के लिए ड्यूल 1x1 ऑप्टिकल स्विचेस को ब्लॉक किया
GEZHI फोटोनिक्स कंपनी के दोहरे 1x1 ऑप्टिकल स्विच, लिमिटेड का अर्थ है 2x2 पूर्ण यांत्रिक फाइबर ऑप्टिकल स्विच, इसके माध्यम से और क्रॉस ऑप्टिकल स्थिति।इसका उपयोग कॉन्फ़िगरेशन ऐड / ड्रॉप समाधान, चैनल ब्लॉकिंग, wth उच्च विश्वसनीयता और कम ऑप्टिकल विकृतियों में किया जाता है।
|
विशेषताएं असफल-सुरक्षित लाचिंग
बेजोड़ कम लागत
कम ऑप्टिकल विकृतियाँ एपॉक्सी-फ्री ऑप्टिकल पथ
उच्च विश्वसनीयता
|
अनुप्रयोग चैनल अवरुद्ध करना विन्यास जोड़ने / ड्रॉप
सिस्टम की निगरानी
उपकरण
|
विनिर्देश
| मापदंडों | विशेष विवरण | इकाई |
| संचालन वेवलेंथ | 1260 ~ 1620 (SM) | एनएम |
| निविष्टी की हानि | ≤1.0 | डीबी |
| तरंग दैर्ध्य निर्भर हानि | 50.25 | डीबी |
| ध्रुवीकरण निर्भर हानि | ≤0.05 | डीबी |
| तापमान निर्भरता में कमी | ≤0.20 | डीबी |
| हारकर लौटा | SM50 | डीबी |
| क्रॉस टॉक | SM55 | डीबी |
| स्विच का समय | ≤8 | एमएस |
| repeatability | 2 2 0.02 | डीबी |
| सहनशीलता | ≥10। | बार |
| ऑपरेटिंग वोल्टेज | ३ या ५ | वी |
| स्विच प्रकार | नॉन-लैचिंग / लैचिंग | |
| परिचालन तापमान | －20 ~ ＋ 70 | ℃ |
| भंडारण तापमान | －40 ~ ＋ 85 | ℃ |
| ऑप्टिकल पावर | ≤500 | मेगावाट |
| आयाम | 27.0L × 12.5W × 8.4H | मिमी |
पिंस
| प्रकार | ऑप्टिकल रूट | बिजली से चलने वाली गाड़ी | स्टेट सेंसर | ||||||
| पूर्ण 2 × 2 | पिन १ | पिन ५ | पिन ६ | पिन १० | पिन 2-3 | पिन 3-4 | पिन 7-8 | 8-9 पिन करें | |
| latching | पी 1-पी 4, पी 2-पी 3 | - | - | GND | वी ＋ | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| पी 1-पी 3, पी 2-पी 4 | वी ＋ | GND | - | - | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
| गैर latching | पी 1-पी 4, पी 2-पी 3 | - | - | - | - | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| पी 1-पी 3, पी 2-पी 4 | वी ＋ | - | - | GND | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
आदेश की जानकारी
GZ-FSW-2 × 2F
| मोड | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
| एस = एसएम म = एम.एम. |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = अन्य |
3 = 3 वी 5 = 5 वी |
एल = लाचिंग एन = गैर- लाचिंग |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = अन्य |
25 = 250um 90 = 900um 20 = 2.0 मिमी 30 = 3.0 मिमी X = अन्य |
1 = 1 मी 2 = 1.5 मी X = अन्य |
0 = कोई नहीं X = अन्य |

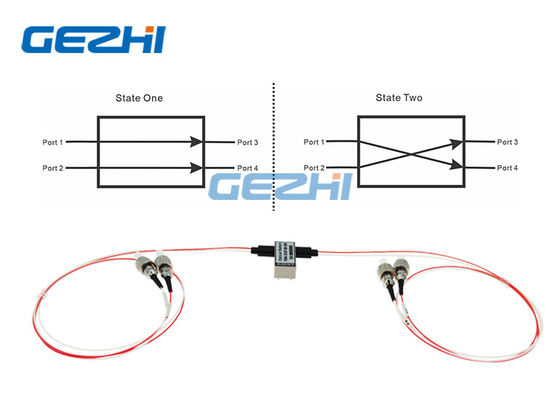

ऑप्टिकल रूट
मशीनी चित्रांकन
विडियो
|
|
