| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | GZ-FSW-D2x2B |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |
850nm एमएम डुअल 2x2 बाईपास फाइबर ऑप्टिकल स्विच
GEZHI फोटोनिक्स कं, लिमिटेड के दोहरे 2x2 बाईपास फाइबर ऑप्टिकल स्विच को इनपुट और आउटपुट चैनलों के बीच क्रॉस-कनेक्ट और बाईपास फ़ंक्शन प्रदान करने के लिए डिज़ाइन किया गया है।850nm तरंग दैर्ध्य में इसका काम कर रहा है।(1260 ~ 1650nm, 780nm और अनुकूलित तरंग दैर्ध्य उपलब्ध है। यह उत्कृष्ट दोहराव, सम्मिलन हानि और एक विस्तृत ऑपरेटिंग तापमान रेंज प्रदान करता है।
|
विशेषताएं कम प्रविष्टि नुकसान |
अनुप्रयोग अतिरेक स्विचिंग फाइबर नेटवर्क के पुनर्निर्माण और बहाली |
विशिष्टता
| नमूना | इकाई | GZ-FSW-D2x2B | |
| Operatingwavelength | एनएम | 850 ± 40/1300 ± 40 | 1260 ~ 1620 |
| तरंग दैर्ध्य | एनएम | 850 और 1300 | 1310 और 1550 |
| निविष्टी की हानि | डीबी | टाइप: 1.0 अधिकतम: 1.5 | |
| हारकर लौटा | डीबी | MM30 SM≥50 | |
| क्रॉस टॉक | डीबी | MM35 SM≥55 | |
| पीडीएल | डीबी | ≤0.05 | |
| WDL | डीबी | ≤0.25 | |
| TDL | डीबी | ≤0.25 | |
| repeatability | डीबी | ≤ ± 0.02 | |
| वोल्टेज | v | 3.0 या 5.0 or 0.5 | |
| परिचालन जीवन | समय | ≥107 | |
| स्विच समय | एमएस | ≤8 | |
| ताकत सम्भालना | मेगावाट | ≤500 | |
| परिचालन तापमान | ℃ | -20 ～ + 70 (औद्योगिक प्रकार उपलब्ध है) | |
| भंडारण तापमान | ℃ | -40 ~ + 85 | |
| फाइबर का रंग |
पी 1, पी 1 ': ब्लैक पी 2, पी 2': रेड पी 3, पी 3 ': ब्लू पी 4, पी 4': व्हाइट |
||
| आकार | मिमी | 27.0 × 12 × 8.2 | |
| नोट: 1 ऑपरेटिंग तापमान और एसओपी के भीतर।2 कनेक्टर्स को छोड़कर। | |||
GZ-D2x2B-xxx-xxx-xxx-xx
| मोड | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
| एस = एस.एम. एम = एम.एम. |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm एक्स = दूसरों |
3 = 3V 5 = 5V |
एल = latching एन = गैर- लाचिंग |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 एक्स = दूसरों |
25 = 250um 90 = 900um 20 = 2.0 मिमी 30 = 3.0 मिमी एक्स = दूसरों |
1 = 1m 2 = 1.5m एक्स = दूसरों |
0 = कोई नहीं एक्स = दूसरों |

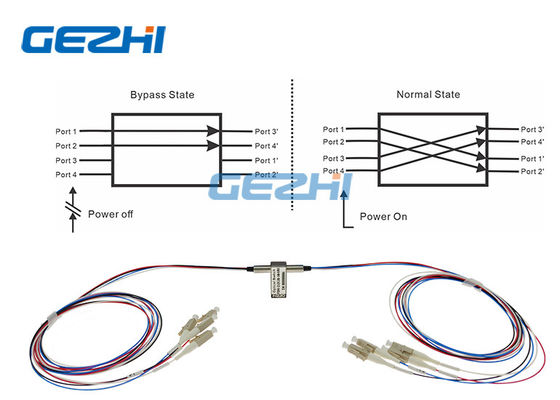

ऑप्टिकल रूट

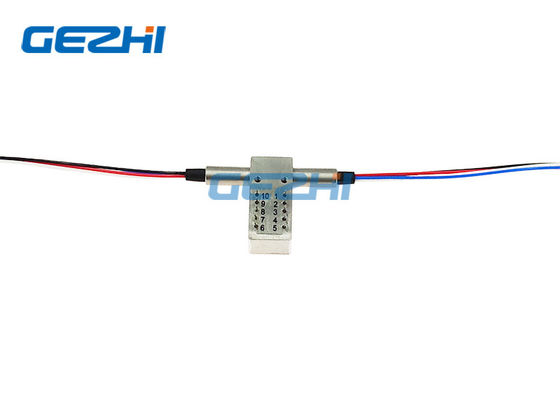

पिंस
| प्रकार | राज्य | पिन परिभाषा | शक्ति | स्थिति जाँचना | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| गैर latching | ए | P1- P3 ' | - | - | - | - | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| P2-पी 4 ' | ||||||||||
| बी | पी 1-पी 1 ', P2-P2' | V + | - | - | GND | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
| पी 3-पी 3 ', पी 4-पी 4' | ||||||||||
| latching | ए | P1- P3 ' | - | - | GND | V + | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| P2-पी 4 ' | ||||||||||
| बी | पी 1-पी 1 ', P2-P2' | V + | GND | - | - | खुला हुआ | बंद करे | बंद करे | खुला हुआ |
|
विडियो
|
|
