| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | GZ-FSW-D2x2B |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |
4x4 औद्योगिक बाईपास मैकेनिकल फाइबर ऑप्टिकल स्विच
GEZHI फोटोनिक्स कं, लिमिटेड के 4x4 औद्योगिक बाईपास मैकेनिकल फाइबर ऑप्टिकल स्विच इनपुट और आउटपुट चैनलों के बीच क्रॉस-कनेक्ट और बाईपास फ़ंक्शन प्रदान करने के लिए डिज़ाइन किया गया है।यह उत्कृष्ट सम्मिलन हानि, पुनरावृत्ति और एक विस्तृत ऑपरेटिंग तापमान रेंज प्रदान करता है औरसभी द्वि-दिशात्मक सुरक्षा स्विचिंग अनुप्रयोगों के लिए उपयुक्त है।4x4 औद्योगिक बाईपास मैकेनिकल फाइबर ऑप्टिकल स्विच आपके नेटवर्क पर उत्कृष्ट प्रदर्शन प्रदान करता है और कॉम्पैक्ट और प्रतिस्पर्धी लागत के फायदे रखता है।
|
विशेषताएं उत्कृष्ट दोहराव कम प्रविष्टि नुकसान चौड़े पासबंद |
अनुप्रयोग अतिरेक स्विचिंग फाइबर नेटवर्क के पुनर्निर्माण और बहाली ऑप्टिकल मॉनिटरिंग सिस्टम
|
विशिष्टता
| नमूना | इकाई | GZ-FSW-D2x2B | |
| Operatingwavelength | एनएम | 850 ± 40/1300 ± 40 | 1260 ~ 1620 |
| तरंग दैर्ध्य | एनएम | 850 और 1300 | 1310 और 1550 |
| निविष्टी की हानि | डीबी | टाइप: 1.0 अधिकतम: 1.5 | |
| हारकर लौटा | डीबी | MM30 SM≥50 | |
| क्रॉस टॉक | डीबी | MM35 SM≥55 | |
| पीडीएल | डीबी | ≤0.05 | |
| WDL | डीबी | ≤0.25 | |
| TDL | डीबी | ≤0.25 | |
| repeatability | डीबी | ≤ ± 0.02 | |
| वोल्टेज | v | 3.0 या 5.0 or 0.5 | |
| परिचालन जीवन | समय | ≥107 | |
| स्विच समय | एमएस | ≤8 | |
| ताकत सम्भालना | मेगावाट | ≤500 | |
| परिचालन तापमान | ℃ | -20 ～ + 70 (औद्योगिक प्रकार उपलब्ध है) | |
| भंडारण तापमान | ℃ | -40 ~ + 85 | |
| फाइबर का रंग |
पी 1, पी 1 ': ब्लैक पी 2, पी 2': रेड पी 3, पी 3 ': ब्लू पी 4, पी 4': व्हाइट |
||
| आकार | मिमी | 27.0 × 12 × 8.2 | |
| नोट: 1 ऑपरेटिंग तापमान और एसओपी के भीतर।2 कनेक्टर्स को छोड़कर। | |||
आदेश की जानकारी
GZ-FSW-D2x2B-xxx-xxx-xxx-xx
| मोड | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
| एस = एस.एम. एम = एम.एम. |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm एक्स = दूसरों |
3 = 3V 5 = 5V |
एल = latching एन = गैर- लाचिंग |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 एक्स = दूसरों |
25 = 250um 90 = 900um 20 = 2.0 मिमी 30 = 3.0 मिमी एक्स = दूसरों |
1 = 1m 2 = 1.5m एक्स = दूसरों |
0 = कोई नहीं एक्स = दूसरों |
ऑप्टिकल रूट

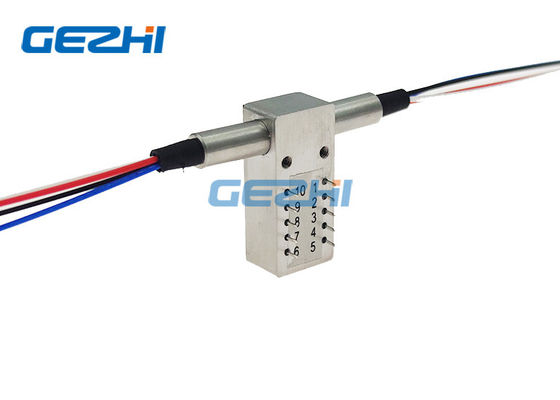

पिंस
| प्रकार | राज्य | पिन परिभाषा | शक्ति | स्थिति जाँचना | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| गैर latching | ए | P1- P3 ' | - | - | - | - | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| P2-पी 4 ' | ||||||||||
| बी |
पी 1-पी 1 ' P2-P2 ' पी 3-पी 3 ' पी 4-पी 4 ' |
V + | - | - | GND | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
|
|
||||||||||
| latching | ए | P1- P3 ' | - | - | GND | V + | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| P2-पी 4 ' | ||||||||||
| बी |
पी 1-पी 1 ' P2-P2 ' पी 3-पी 3 ' पी 4-पी 4 ' |
V + | GND | - | - | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |

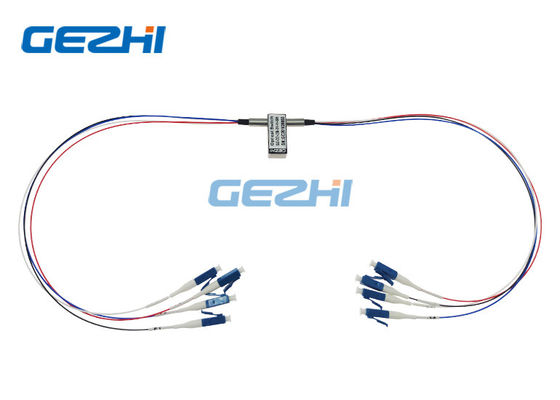

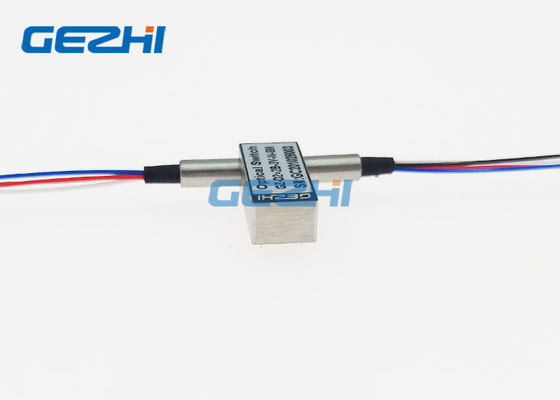

अधिक तस्वीरें
विडियो
|
|
