| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 1x2 PM ऑप्टिकल स्विच |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |

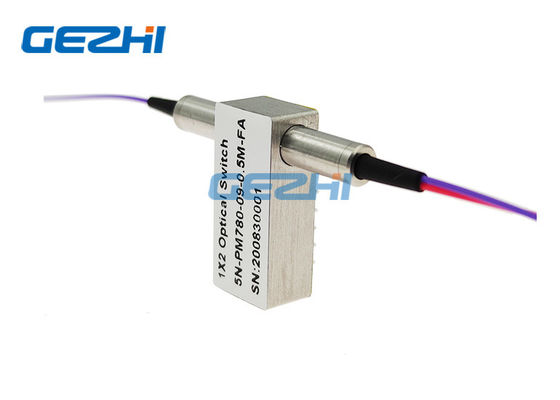

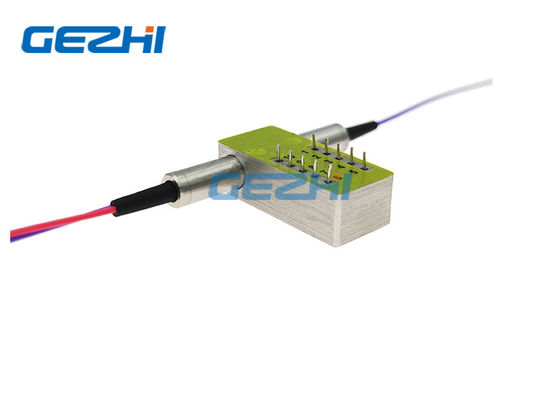

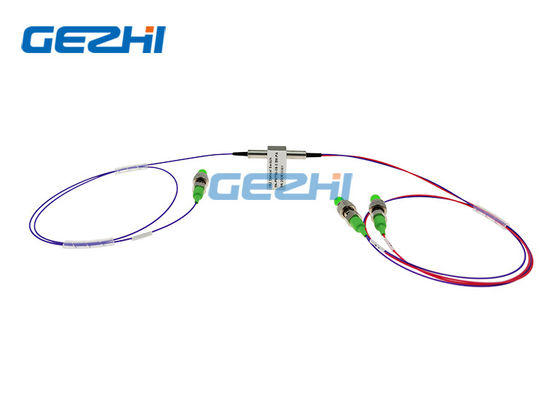

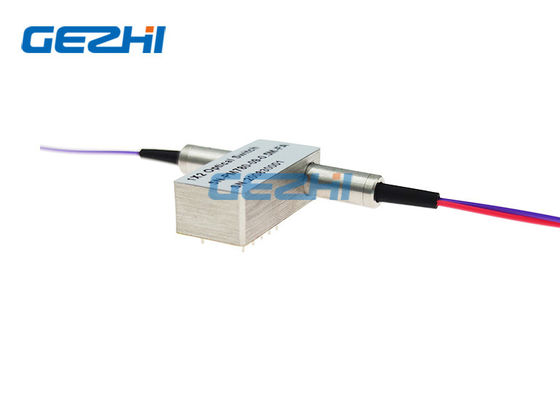

780nm ध्रुवीकरण 1x2 PM फाइबर ऑप्टिकल स्विच बनाए रखना
GEZHI Photonics Co., Ltd के PM ऑप्टिकल स्विच, फाइबर ऑप्टिक स्विच को बनाए रखने वाले ध्रुवीकरण की श्रृंखला 1X1 पोर्ट और 1×2 पोर्ट्स माइक्रो ऑप्टिक डिवाइस हैं जो PM पांडा फाइबर से निर्मित हैं।ये उपकरण सिग्नल के ध्रुवीकरण को बनाए रखते हुए ऑप्टिकल इनपुट को दो आउटपुट में से एक में बदल सकते हैं। पीएम ऑप्टिकल स्विच श्रृंखला द्वि-दिशात्मक संचालन को सक्षम करती है।और व्यापक रूप से ऑप्टिकल क्रॉस, पीओएन नेटवर्क और कनेक्शन सिस्टम, ऑप्टिकल फाइबर रिंग सुरक्षा और नेटवर्क मॉनिटर के क्षेत्र में उपयोग किया जाता है।विभिन्न प्रकार के अनुप्रयोगों के लिए, लैचिंग के साथ-साथ नॉन-लचिंग वेरिएंट उपलब्ध हैं।ऑप्टिकल स्विचेस श्रृंखला को कम सम्मिलन हानि, विस्तृत ऑपरेटिंग तरंगदैर्ध्य रेंज, उच्च विलुप्त होने के अनुपात और उत्कृष्ट स्थिरता और विश्वसनीयता के साथ विशेषता है।
विशेषताएं
कम प्रविष्टि नुकसान
उच्च विलुप्त होने का अनुपात
वाइड वेवलेंथ रेंज
द्वि-दिशात्मक संचालन
उत्कृष्ट स्थिरता और विश्वसनीयता
अनुप्रयोग
ऑप्टिकल सिस्टम को बनाए रखने वाला ध्रुवीकरण
पुन: विन्यास योग्य OADM
ऑप्टिकल नेटवर्क सुरक्षा और बहाली
ऑप्टिकल क्रॉस और कनेक्टर सिस्टम
इंस्ट्रुमेंटेशन, परीक्षण और मापन
विनिर्देश
|
मापदंडों |
GZ-FSW-1×2-PM | |||
| ऑपरेटिंग तरंगदैर्ध्य | एनएम | 780±10 / 850 ±10 | 980 ± 10 / 1064 ± 10 | 1310,1480,1550± 30 |
| प्रविष्टि नुकसान | डीबी | टाइप करें: 1.2 अधिकतम: 1.5 | टाइप करें:1.0 अधिकतम:1.2 | टाइप करें: 0.6 अधिकतम: 1.0 |
| हारकर लौटा | डीबी | 40 | 50 | 55 |
| क्रॉसस्टॉक | डीबी | 40 | 55 | 55 |
| repeatability | डीबी | ±0.02 | ||
|
बिजली की आपूर्ति |
वी | 3.0 या 5.0 | ||
| जीवन काल | समय | 107 | ||
| स्विच समय | एमएस | 8 | ||
| ट्रांसमिशन पावर | मेगावाट | 500 | ||
| परिचालन तापमान | ℃ | -20~+70 | ||
| भंडारण तापमान | ℃ | -40~+85 | ||
| आयाम | मिमी | (एल) 27 × (डब्ल्यू) 12.0 × (एच) 8.2 | ||
नोट: 1. अनुकूलन उपलब्ध है।
पिंस
| प्रकार | पिन | बिजली से चलने वाली गाड़ी | स्थिति संवेदक | ||||||
| 1×2 | चैनल | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| latching | P1-P2 | -- | -- | जीएनडी | वी+ | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| पी 1-पी 3 | वी+ | जीएनडी | -- | -- | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
| गैर latching | P1-P2 | -- | -- | -- | -- | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| पी 1-पी 3 | वी+ | -- | -- | जीएनडी | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
ऑप्टिकल रूट
| स्थिति एक | स्थिति दो |
|
|
|
1x2 ऑप्टिकल स्विच ऑर्डर जानकारी
GZ-FSW-1x2-xx-xxx-xx-x-xx
| तरीका | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
|
1x1 1x2 |
780=780एनएम 850=850nm 980=980एनएम 1064 = 1064 एनएम 1310 = 1310 एनएम 1480 = 1480 एनएम 1550 = 1550 एनएम एक्स = अन्य |
3=3वी 5=5वी |
एल=लचिंग एन = गैर-लचिंग |
पीएम = पीएम फाइबर एक्स = अन्य |
25=250um 90=900um एक्स = अन्य |
1=1m 2=1.5m एक्स = अन्य |
00=कोई नहीं एफपी = एफसी / पीसी एफए = एफसी / एपीसी एसपी = एससी / पीसी एसए=एससी/एपीसी एसटीपी = एसटी / पीसी एसटीए = एसटी / एपीसी एलपी = एलसी / पीसी एलए = एलपी / एपीसी एक्स = अन्य |
विडियो
|
