| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | GZ-FSW-2x2F |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

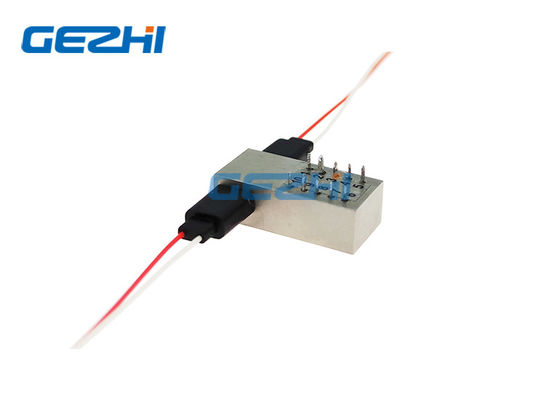

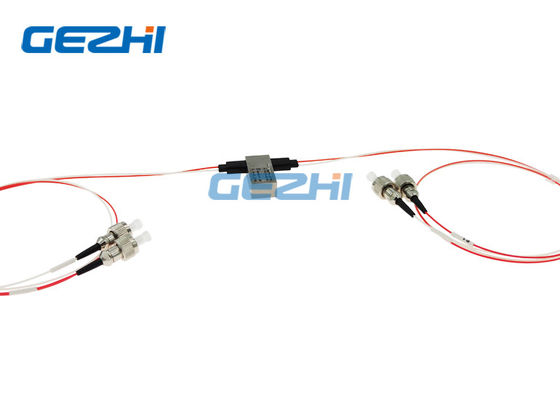

१३१०/१५५० एनएम पूर्ण २ × २ एसएम फाइबर ऑप्टिकल स्विच द्विदिश
GEZHI Photonics Co., Ltd के 2x2F ऑप्टिकल स्विच एक आने वाले ऑप्टिकल सिग्नल को एक चयनित आउटपुट फाइबर में पुनर्निर्देशित करके ऑप्टिकल चैनलों को जोड़ता है।इसका उपयोग चैनल ब्लॉकिंग, कम ऑप्टिकल विकृतियों और उच्च विश्वसनीयता के साथ कॉन्फ़िगरेशन ऐड / ड्रॉप समाधान में किया जाता है।ये 2x2 द्विदिश ऑप्टिकल स्विच, जिसमें दो इनपुट और दो आउटपुट होते हैं, थ्रू और क्रॉस ऑप्टिकल स्थिति के साथ।
|
विशेषताएं
|
अनुप्रयोग
|
विनिर्देश
| मापदंडों | विशेष विवरण | इकाई |
| ऑपरेटिंग तरंगदैर्ध्य | 1260 ~ 1650 (एसएम) | एनएम |
| निविष्टी की हानि | 1.0 | डीबी |
| तरंगदैर्ध्य आश्रित हानि | 0.25 | डीबी |
| ध्रुवीकरण निर्भर नुकसान | 0.05 | डीबी |
| तापमान पर निर्भर नुकसान | 0.20 | डीबी |
| हारकर लौटा | एसएम≥50 | डीबी |
| क्रॉस टॉक | एसएम≥55 | डीबी |
| स्विच समय | 8 | एमएस |
| repeatability | ±0.02 | डीबी |
| सहनशीलता | 107 | बार |
| ऑपरेटिंग वोल्टेज | 3 या 5 | वी |
| स्विच प्रकार | नॉन-लचिंग / लैचिंग | |
| परिचालन तापमान | 20~＋70 | ℃ |
| भंडारण तापमान | －40 ~ ＋85 | ℃ |
| ऑप्टिकल पावर | 500 | मेगावाट |
| आयाम | 27.0L×12.5W×8.4H | मिमी |

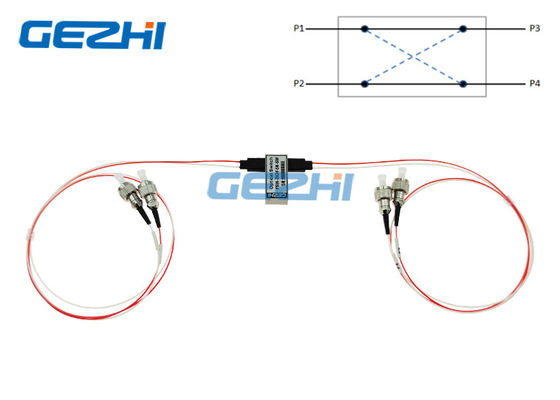

ऑप्टिकल रूट
पिंस
| प्रकार | ऑप्टिकल रूट | बिजली से चलने वाली गाड़ी | राज्य सेंसर | ||||||
| पूर्ण 2×2 | पिन 1 | पिन 5 | पिन 6 | पिन 10 | पिन 2-3 | पिन 3-4 | पिन 7-8 | पिन 8-9 | |
| latching | P1-P4,P2-P3 | -- | -- | जीएनडी | व | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| P1-P3,P2-P4 | व | जीएनडी | -- | -- | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
| गैर latching | P1-P4,P2-P3 | -- | -- | -- | -- | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| P1-P3,P2-P4 | व | -- | -- | जीएनडी | खुला हुआ | बंद करे | बंद करे |
खुला हुआ
|
|
आदेश की जानकारी
GZ-FSW-2×2F
| मोड | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
| एस = एसएम एम = एमएम |
85=850nm 13=1310nm 15 = 1550 एनएम 13/15=1310/1550nm एक्स = अन्य |
३=३वी ५=५वी |
एल=लचिंग एन = गैर-लचिंग |
5=50/125 6=62.5/125 9=9/125 एक्स = अन्य |
25=250um 90=900um 20 = 2.0 मिमी 30=3.0मिमी एक्स = अन्य |
1=1m 2=1.5m एक्स = अन्य |
0=कोई नहीं एक्स = अन्य |
मशीनी चित्रांकन
GEZHI फोटोनिक्स कं, लिमिटेड एक कारखाना है जो मुख्य रूप से DWDM, AWG DWDM मॉड्यूल, CWDM, फ़िल्टर WDM, मैकेनिकल ऑप्टिकल स्विच जैसे 1x1, 1x2, 2x2B, 2x2F, 2x4, 4x4, 1x4, 1x8 और 1xN मल्टी चैनल ऑप्टिकल स्विच, ऑप्टिकल का उत्पादन करता है। स्विच उपकरण, एमईएमएस ऑप्टिकल स्विच, एमईएम वीओए, ऑप्टिकल पैच कॉर्ड आदि।
विडियो
|
|
