| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | GZ-FSW-1x1 |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

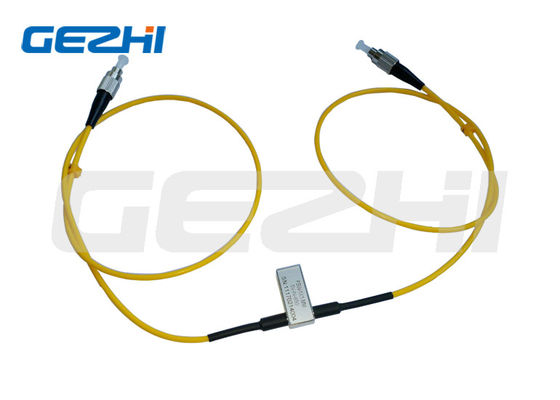

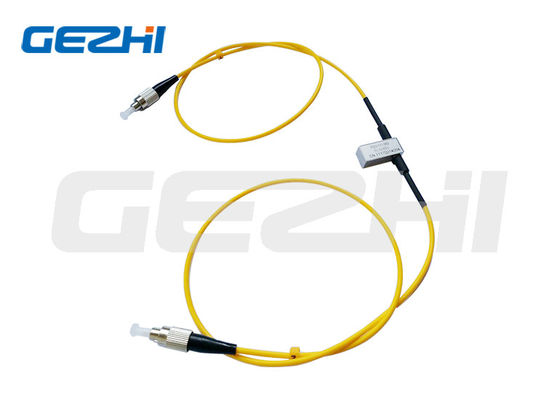

1x1 सिंगल पोल सिंगल थ्रो ऑप्टिकल कट ऑफ स्विच
GEZHI का 1x1 ऑप्टिकल कट ऑफ स्विच ऑप्टिकल फाइबर संचार नेटवर्क और माप उपकरणों में उपयोग के लिए डिज़ाइन किया गया है।1x1 ऑप्टिकल कट ऑफ स्विच में दो पोर्ट होते हैं जो फाइबर ऑप्टिक ट्रांसमिशन लाइन में ऑप्टिकल पावर को चुनिंदा रूप से ट्रांसमिट, रीडायरेक्ट या ब्लॉक करते हैं।
NS 1x1 ऑप्टिकल कट ऑफ स्विच दो राज्यों के बीच चयन या परिवर्तन के लिए सक्रिय।नतीजतन, यह ऑप्टिकल स्विच को संचालित करने के लिए कम विद्युत ऊर्जा की खपत करता है।
विशेषताएं
सिंगल मोड या मल्टीमोड वैकल्पिक
वाइड ऑपरेटिंग तरंग दैर्ध्य रेंज
सीम-सील पैकेज
फेल-सेफ लैचिंग और नॉन-लचिंग
कम ऑप्टिकल विकृतियां
कम सम्मिलन हानि
अत्यधिक स्थिर और विश्वसनीय
लघु स्विचिंग समय
कॉम्पैक्ट डिजाइन, लघु आकार
ऑप्टिकल पथ पर एपॉक्सी मुक्त
अनुप्रयोग
नेटवर्क स्विचिंग
प्रयोगशाला में अनुसंधान एवं विकास
चैनल अवरुद्ध
मॉड्यूल और सिस्टम एकीकरण
इंस्ट्रुमेंटेशन, परीक्षण, और माप
फाइबर सेंसर
मेट्रोपॉलिटन एरिया नेटवर्क
सिस्टम निगरानी
नेटवर्क सुरक्षा और बहाली
विनिर्देश
| मापदंडों | GZ-FSW-1×1 | ||
| तरंग दैर्ध्य रेंज | एनएम | 850 ± 40/1300 ± 40 | 1260～1650 |
| ऑपरेटिंग एवलेंथ | एनएम | 850/1300 | 1310/1490/1550/1625/1650 |
| निविष्ट वस्तु का नुकसान | डीबी | टाइप करें: 0.5 अधिकतम: 0.8 | टाइप करें: 0.5 अधिकतम: 0.8 |
| हारकर लौटा | डीबी | एमएम≥30 एसएम≥50 | |
| क्रॉसस्टॉक | डीबी | एमएम≥65 एसएम≥75 | |
| पीडीएल | डीबी | 0.05 | |
| डब्लूडीएल | डीबी | 0.25 | |
| टीडीएल | डीबी | 0.25 | |
| repeatability | डीबी | ±0.02 | |
| बिजली की आपूर्ति | वी | 3.0 या 5.0 | |
| जीवन काल | बार | 107 | |
| स्विच समय | एमएस | 8 | |
| ट्रांसमिशन पावर | मेगावाट | 500 | |
| परिचालन तापमान | ℃ | -20～+70 | |
| भंडारण तापमान | ℃ | -40～+85 | |
| वज़न | जी | 16 | |
| आयाम | मिमी | (एल) 27.0 × (डब्ल्यू) 12.0 × (एच) 8.2 | |
आदेश की जानकारी
GZ-FSW-1x2-x-xx-xxx-xx-xx
| तरीका | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
| एस = एसएम एम = एमएम |
85=850nm 13=1310nm 15 = 1550 एनएम 13/15=1310/1550nm एक्स = अन्य |
३=३वी ५=५वी |
एल=लचिंग एन = गैर-लचिंग |
5=50/125 6=62.5/125 9=9/125 एक्स = अन्य |
25=250um 90=900um 20 = 2.0 मिमी 30=3.0मिमी एक्स = अन्य |
1=1m 2=1.5m एक्स = अन्य |
0=कोई नहीं 1=एफसी/पीसी 2=एफसी/एपीसी 3=एससी/पीसी 4=एससी/एपीसी 5=एसटी/पीसी 6=एसटी/एपीसी 7=एलसी/पीसी 8=एलसी/एपीसी |
पिंस
| प्रकार | पिन | बिजली से चलने वाली गाड़ी | स्थिति संवेदक | ||||||
| 1×1 | पिन 1 | पिन 5 | पिन 6 | पिन 10 | पिन 2-3 | पिन 3-4 | पिन 7-8 | पिन 8-9 | |
| latching | P1-P2 | -- | -- | जीएनडी | वी+ | बंद करे | खोलना | खोलना | बंद करे |
| प्रकाश बंद | वी+ | जीएनडी | -- | -- | खोलना | बंद करे | बंद करे | खोलना | |
| गैर latching | P1-P2 | -- | -- | -- | -- | बंद करे | खोलना | खोलना | बंद करे |
| प्रकाश बंद | वी+ | -- | -- | जीएनडी | खोलना | बंद करे | बंद करे | खोलना | |
ऑप्टिकल रूट
| स्थिति एक | स्थिति दो |
|
|
आयाम
विडियो
|
|
