| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | जीजेड-1x2-13/15 |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

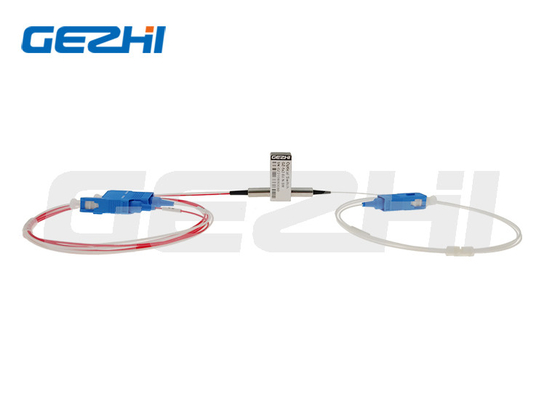

1x2 ऑप्टिकल स्विच
गीज़ी ऑप्टिकल स्विच, इसमें उत्कृष्ट यांत्रिक और ऑप्टिकल प्रदर्शन की सुविधा है और समान कॉम्पैक्ट पैकेज पर 1x1, 1x2, 2x2 बाईपास, 2x2, दोहरी 1x2, दोहरी 2x2 बाईपास, दोहरी 2x2 के विभिन्न स्विच कॉन्फ़िगरेशन को एकीकृत करता है।यह OADM, OXC, सिस्टम मॉनिटरिंग और सुरक्षा के लिए एक आदर्श घटक है।कॉम्पैक्ट पैकेज के साथ, उच्च घनत्व ऑप्टिकल संचार प्रणाली में एकीकृत करना आसान हो सकता है।
|
विशेषताएं विफल-सुरक्षित लैचिंग
बेजोड़ कम लागत
कम ऑप्टिकल विकृतियां एपॉक्सी मुक्त ऑप्टिकल पथ
उच्च विश्वसनीयता
|
अनुप्रयोग चैनल ब्लॉकिंग विन्यास योग्य जोड़ें/छोड़ें
सिस्टम मॉनिटरिंग
उपकरण
|
विनिर्देश
| मापदंडों | विशेष विवरण | इकाई |
| ऑपरेटिंग तरंगदैर्ध्य | 1260 ~ 1620 (एसएम) | एनएम |
| प्रविष्टि नुकसान | 1.0 | डीबी |
| तरंगदैर्ध्य आश्रित हानि | 0.25 | डीबी |
| ध्रुवीकरण निर्भर नुकसान | 0.05 | डीबी |
| तापमान पर निर्भर नुकसान | 0.20 | डीबी |
| हारकर लौटा | एसएम≥50 | डीबी |
| क्रॉस टॉक | एसएम≥55 | डीबी |
| स्विच समय | 8 | एमएस |
| repeatability | ±0.02 | डीबी |
| सहनशीलता | 107 | बार |
| ऑपरेटिंग वोल्टेज | 3 या 5 | वी |
| स्विच प्रकार | नॉन-लचिंग / लैचिंग | |
| परिचालन तापमान | 20~＋70 | ℃ |
| भंडारण तापमान | 40 ~ ＋85 | ℃ |
| ऑप्टिकल पावर | 500 | मेगावाट |
| आयाम | 27.0L×12.5W×8.4H | मिमी |
पिंस
| प्रकार | पिन | बिजली से चलने वाली गाड़ी | स्थिति संवेदक | ||||||
| 1×2 | चैनल | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| latching | P1-P2 | -- | -- | जीएनडी | वी+ | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| पी 1-पी 3 | वी+ | जीएनडी | -- | -- | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
| गैर latching | P1-P2 | -- | -- | -- | -- | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| पी 1-पी 3 | वी+ | -- | -- | जीएनडी | खुला हुआ | बंद करे | बंद करे | खुला हुआ |
|
1x2 ऑप्टिकल स्विच ऑर्डर जानकारी
GZ-FSW-1x2-xx-xxx-xx-x-xx
आदेश की जानकारी
| तरीका | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
| एस = एसएम एम = एमएम |
85=850nm 13 = 1310 एनएम 15=1550nm 13/15=1310/1550nm एक्स = अन्य |
3=3वी 5=5वी |
एल=लचिंग एन = गैर-लचिंग |
5=50/125 6=62.5/125 9=9/125 एक्स = अन्य |
25=250um 90=900um 20=2.0mm 30=3.0मिमी एक्स = अन्य |
1=1m 2=1.5m एक्स = अन्य |
0=कोई नहीं एक्स = अन्य |
ऑप्टिकल रूट
| स्थिति एक | स्थिति दो |
|
|
|
मशीनी चित्रांकन
विडियो
|
|
