| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | जीजेड-1x4-760 |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

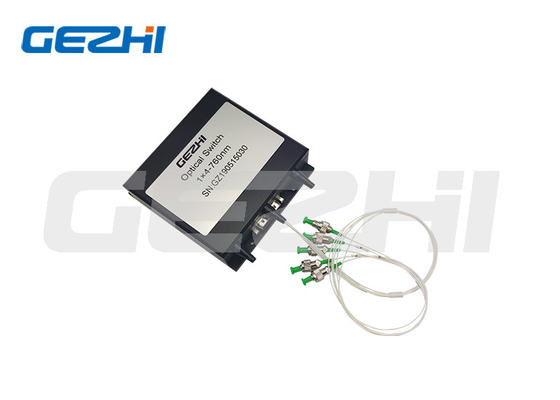

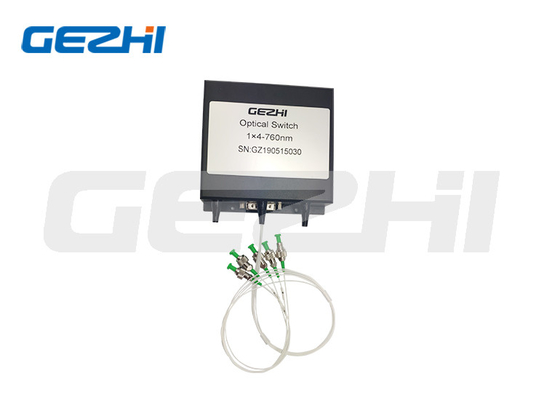

1x4 ऑप्टिकल स्विच
गीज़ी का 1x4 फाइबर ऑप्टिक स्विच एक आने वाले ऑप्टिकल सिग्नल को एक चयनित आउटपुट फाइबर में पुनर्निर्देशित करके ऑप्टिकल चैनलों को जोड़ता है।यह एक विद्युत नियंत्रण संकेत के माध्यम से सक्रिय एक पेटेंट लंबित ऑप्टो-मैकेनिकल कॉन्फ़िगरेशन का उपयोग करके प्राप्त किया जाता है।
ड्राइव सिग्नल को हटा दिए जाने के बाद लैचिंग ऑपरेशन चयनित ऑप्टिकल पथ को सुरक्षित रखता है।स्विच में एकीकृत विद्युत स्थिति सेंसर हैं, और नई सामग्री आधारित उन्नत डिज़ाइन चलती भाग स्थिति संवेदनशीलता को काफी कम कर देती है, अभूतपूर्व उच्च स्थिरता के साथ-साथ एक बेजोड़ कम लागत की पेशकश करती है।स्विच की इस श्रृंखला के लिए इलेक्ट्रॉनिक ड्राइवर उपलब्ध है।
|
विशेषताएं विफल-सुरक्षित लैचिंग
बेजोड़ कम लागत
कम ऑप्टिकल विकृतियां एपॉक्सी मुक्त ऑप्टिकल पथ
उच्च विश्वसनीयता
|
अनुप्रयोग चैनल ब्लॉकिंग विन्यास योग्य जोड़ें/छोड़ें
सिस्टम मॉनिटरिंग
उपकरण
|
विनिर्देश
| मापदंडों | विशेष विवरण | इकाई |
| ऑपरेटिंग तरंगदैर्ध्य | 1260 ~ 1620 (एसएम) | एनएम |
| प्रविष्टि नुकसान | 1.0 | डीबी |
| तरंगदैर्ध्य आश्रित हानि | 0.25 | डीबी |
| ध्रुवीकरण निर्भर नुकसान | 0.05 | डीबी |
| तापमान पर निर्भर नुकसान | 0.20 | डीबी |
| हारकर लौटा | एसएम≥50 | डीबी |
| क्रॉस टॉक | एसएम≥55 | डीबी |
| स्विच समय | 8 | एमएस |
| repeatability | ±0.02 | डीबी |
| सहनशीलता | 107 | बार |
| ऑपरेटिंग वोल्टेज | 3 या 5 | वी |
| स्विच प्रकार | नॉन-लचिंग / लैचिंग | |
| परिचालन तापमान | 20~＋70 | ℃ |
| भंडारण तापमान | 40 ~ ＋85 | ℃ |
| ऑप्टिकल पावर | 500 | मेगावाट |
| आयाम | 27.0L×12.5W×8.4H | मिमी |
पिंस
1x4 ऑप्टिकल स्विच ऑप्टिकल रूट
1x4 ऑप्टिकल स्विच ऑर्डर जानकारी
GZ-1x4-760nm
आदेश की जानकारी
| तरीका | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
| एस = एसएम एम = एमएम |
85=850nm 13 = 1310 एनएम 15=1550nm 13/15=1310/1550nm एक्स = अन्य |
3=3वी 5=5वी |
एल=लचिंग एन = गैर-लचिंग |
5=50/125 6=62.5/125 9=9/125 एक्स = अन्य |
25=250um 90=900um 20=2.0mm 30=3.0मिमी एक्स = अन्य |
1=1m 2=1.5m एक्स = अन्य |
0=कोई नहीं एक्स = अन्य |
मशीनी चित्रांकन
